一种料理机防溢电极的连接结构的制作方法

本实用新型涉及一种料理机防溢电极的连接结构。

背景技术：

食品料理机是厨房中使用较广的小型家电，食品料理机工作时通过搅拌刀高速转动，在水流帮助下反复搅碎食品。现有的食品料理机杯盖通常是一体式杯盖，杯盖上设置有食品投放口，食品料理机对食物进行搅拌时，会产生满溢的情况，满溢的食品飞溅到周围环境，会带来清理麻烦的难题。

技术实现要素：

为了解决上述技术问题，本实用新型的目的在于提供一种料理机防溢电极的连接结构，在杯盖上设置有防溢电极，当食品满溢时，防溢电极发出信号控制食品料理机停机。

本实用新型所采用的技术方案是：

一种料理机防溢电极的连接结构，所述料理机包括杯座、杯身、杯把以及杯盖，所述杯座内设置有搅拌电机以及控制元件，所述杯盖上设置有食品投放口，所述杯盖上在食品投放口周边或内侧壁设置有防溢电极，杯盖在杯把上方设置有与防溢电极连接的第二接触金属棒，所述杯把上部设置有与控制元件连接的第一接触金属棒，所述第一接触金属棒和第二接触金属棒之间弹性接触。

进一步，所述杯盖由上盖和下盖组合而成，所述防溢电极固定在上盖或下盖上。

进一步，所述杯盖上的第二接触金属棒固定设置或可伸缩设置。

进一步，所述杯把上的第一接触金属棒固定设置或可伸缩设置。

进一步，所述杯把上的第一接触金属棒为弹片结构。

进一步，所述杯把上的第一接触金属棒上设置有弹簧。

进一步，所述弹簧采用金属制作，弹簧上设置有导线穿接孔，所述控制元件的导线连接到弹簧的导线穿接孔上。

进一步，所述杯把上设置有用于固定弹簧的套筒，所述套筒中部设置有供导线穿过的通孔。

进一步，所述杯把上设置有用于固定弹簧的套筒，所述弹簧和套筒都采用金属制作，所述控制元件的导线连接到套筒上。

进一步，所述杯把上设置有安装第一接触金属棒的安装槽，安装槽内壁上设置有凸筋。

进一步，所述杯把与第一接触金属棒之间、杯盖与第二接触金属棒之间设置有防水密封圈。

本实用新型的有益效果是：

本实用新型的料理机在杯盖上设置有防溢电极，当杯内的水满溢时，防溢电极与液体接触产生信号，并通过设置在杯把上的控制元件，控制搅拌电机停机，暂时停止搅拌，防止料理机内的液体满溢飞溅，减少了不必要的麻烦。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单说明。显然，所描述的附图只是本实用新型的一部分实施例，而不是全部实施例，本领域的技术人员在不付出创造性劳动的前提下，还可以根据这些附图获得的其他设计方案和附图。

图1是本实用新型的杯盖与杯把的结构示意图。

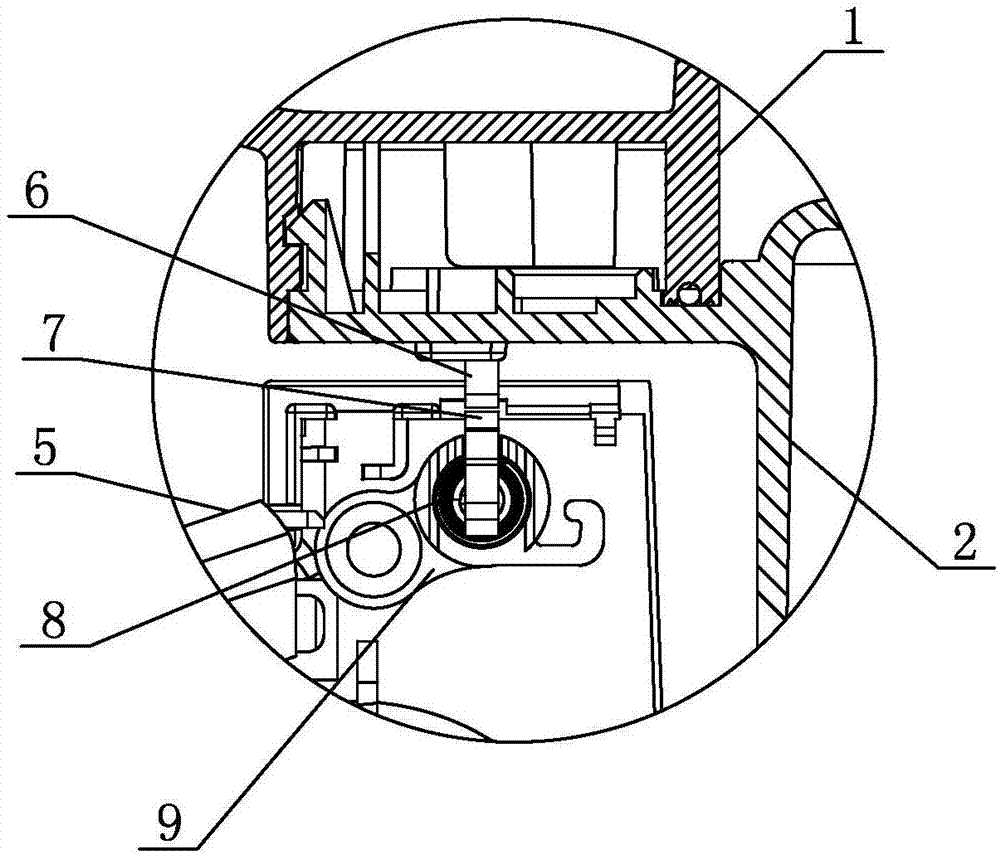

图2是图1中A处的放大示意图。

图3是杯盖的结构示意图。

图4是弹簧和套筒的安装结构示意图。

图5是杯把上部的结构示意图。

图6是第一接触金属棒为弹片时的结构示意图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。

参照图1至图4，图1至图4提供了一种料理机防溢电极的连接结构，所述料理机包括杯座、杯身、杯把5以及杯盖，所述杯座内设置有搅拌电机及控制元件，杯身放置在杯座上，所述杯盖上设置有食品投放口3，所述杯盖上在食品投放口的周边或者内侧壁设置有防溢电极4。所述杯把5上部设置有采用导线与控制元件连接的第一接触金属棒7，杯盖在杯把5上方设置有采用导线与防溢电极4连接的第二接触金属棒6，第二接触金属棒6固定设置在杯盖上或采用伸缩方式设置在杯盖上，第一接触金属棒7旁设置有金属制的弹簧8，使第一接触金属棒7和第二接触金属棒6的接触为弹性接触。所述杯把5上设置有用于固定弹簧8的套筒9，套筒9中部设置有供导线穿过的通孔，弹簧8上设置有用于连接导线的穿接孔，所述导线穿过套筒9的通孔连接到弹簧8的穿接孔上，第一接触金属棒7与控制元件电连接。本实用新型的料理机在杯盖上设置有防溢电极4，当杯内的水满溢时，防溢电极4与液体接触产生信号，并通过控制元件，控制搅拌电机停机，暂时停止搅拌，防止料理机内的液体满溢飞溅，减少了不必要的麻烦。

进一步，所述杯把5与第一接触金属棒7之间、杯盖与第二接触金属棒6之间设置有防水密封圈，所述导线与防溢电极4的连接位设置有防水密封圈，提高防水性能，防止漏电短路。

参照图5，所述杯把5上设置有用于安装第一接触金属棒7的安装槽10，安装槽10内壁上设置有凸筋11，通过凸筋11可减少第一接触金属棒7与杯把5之间的摩擦。

参照图3，本实用新型提供的第二实施例，在本实施例中，所述杯身12与杯把5固定设置，杯把5上的第一接触金属棒为金属弹片13，金属弹片13通过导线连接控制元件，采用金属弹片13，可取消弹簧8结构，是本实用新型的第二种优选实施方式。

以上具体结构和尺寸数据是对本实用新型的较佳实施例进行了具体说明，但本实用新型创造并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
