一种电加热导热油蒸炒锅的制作方法

本实用新型涉及蒸炒锅技术领域，具体为一种电加热导热油蒸炒锅。

背景技术：

随着社会文明的不断发展与进步，人们在日常生活中更加追求实用性和舒适性，长久以来，人们在做饭时常需要使用到锅，锅是用来炒菜和煮饭的工具，然而现有的锅使用范围太低，实用性和舒适性都太低，因此人们在日常生活中设计出了蒸炒锅，现今的蒸炒锅方便人们的使用，增强了锅的实用性和舒适性，然而现有的蒸炒锅能方便人们的做菜和煮饭，但是蒸炒锅在使用的过程中加油不方便，并且当菜品在蒸炒锅内进行制作加工时，人们常不能随时随地的对蒸炒锅内的菜品进行翻炒，轻则降低了菜品的口感，重则导致菜品出现焦糊现象，既浪费了菜品的原料，也影响了人们的做饭心情，因此我们提出了一种电加热导热油蒸炒锅。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种电加热导热油蒸炒锅，具备快速导油、加热彻底均匀以及能对蒸炒锅内的菜品进行混合搅拌等优点，解决了蒸炒锅在使用的过程中加油不方便以及人们在做菜过程中不能随时随地的对蒸炒锅内菜品进行翻炒的问题。

(二)技术方案

为实现上述快速导油、加热彻底均匀以及能对蒸炒锅内的菜品进行混合搅拌的目的，本实用新型提供如下技术方案：一种电加热导热油蒸炒锅，包括蒸炒锅外壳和锅盖，锅盖位于蒸炒锅外壳的上方，所述蒸炒锅外壳两侧的顶端均固定安装有限位块，限位块的顶部开设有限位孔，并且限位孔贯穿限位块，蒸炒锅外壳内设置有蒸炒锅内胆，蒸炒锅内胆的外表面与蒸炒锅外壳的内壁所形成的区域为放油槽，所述锅盖的顶部固定安装有拿取把手，锅盖底部的两端均固定安装有卡块，卡块与限位孔相对应，锅盖底部的中心处固定安装有搅拌电机，搅拌电机的输出轴固定连接有搅拌轴，搅拌轴远离搅拌电机输出轴的一端位于蒸炒锅内胆底部的上方，并且搅拌轴位于蒸炒锅内胆内的一端固定安装有搅拌扇叶。

优选的，所述卡块的形状为方形，限位孔的横截面形状为方形，并且卡块的横截面长度大于限位孔的横截面长度。

优选的，所述搅拌轴的竖截面长度小于锅盖底部与蒸炒锅内胆底部的相隔间距。

优选的，所述搅拌扇叶的数量为两个，并且两个搅拌扇叶的横截面长度均小于蒸炒锅内胆的横截面直径。

优选的，所述放油槽的竖截面形状为U型，并且放油槽所形成U型槽的槽口宽度与蒸炒锅内胆的宽度相适配。

优选的，所述蒸炒锅内胆的外表面均涂设有导热层。

(三)有益效果

与现有技术相比，本实用新型提供了一种电加热导热油蒸炒锅，具备以下有益效果：

1、该电加热导热油蒸炒锅，通过蒸炒锅外壳、蒸炒锅内胆与放油槽的设置，达到人们在使用时方便导油的效果，并达到增大蒸炒锅实用性和舒适性的效果。

2、该电加热导热油蒸炒锅，通过搅拌电机、搅拌轴与搅拌扇叶的设置，让搅拌电机在正常工作后能带动着搅拌轴进行转动，从而达到搅拌轴上的搅拌扇叶能对蒸炒锅内胆中的菜品进行均匀混合搅拌的效果，进而达到增强菜品口感的效果。

附图说明

图1为本实用新型爆炸结构示意图；

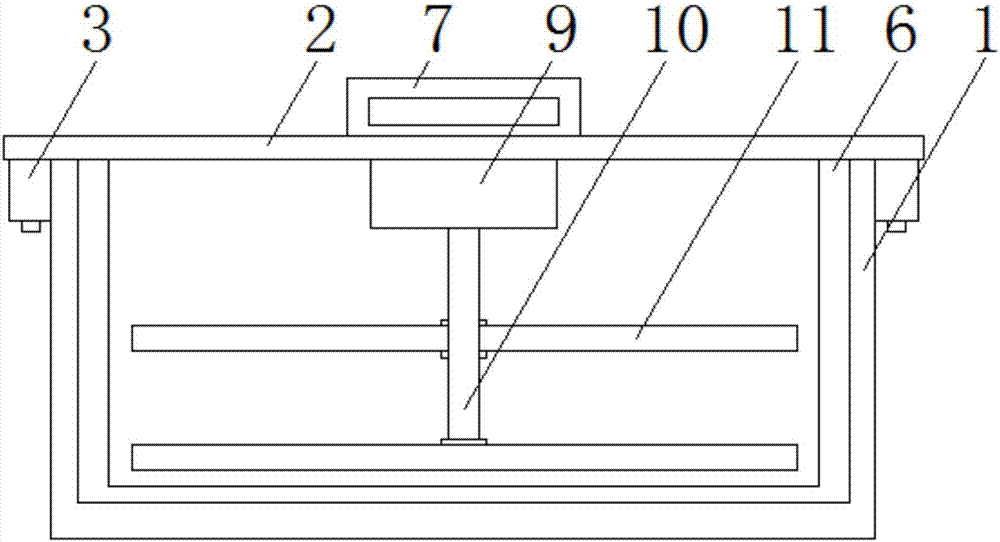

图2为本实用新型正视剖面结构示意图。

图中：1蒸炒锅外壳、2锅盖、3限位块、4限位孔、5蒸炒锅内胆、6放油槽、7拿取把手、8卡块、9搅拌电机、10搅拌轴、11搅拌扇叶。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种电加热导热油蒸炒锅，包括蒸炒锅外壳1和锅盖2，锅盖2位于蒸炒锅外壳1的上方，蒸炒锅外壳1两侧的顶端均固定安装有限位块3，限位块3的顶部开设有限位孔4，并且限位孔4贯穿限位块3，蒸炒锅外壳1内设置有蒸炒锅内胆5，蒸炒锅内胆5内是放置菜品的容器，人们可以在蒸炒锅内胆5内对菜品进行翻炒，蒸炒锅内胆5的外表面均涂设有导热层，这样可以增快菜品的熟度，蒸炒锅内胆5的外表面与蒸炒锅外壳1的内壁所形成的区域为放油槽6，放油槽6为导入油品的空槽，这样既能增快菜品的熟读，也能避免菜品的粘锅，放油槽6的竖截面形状为U型，并且放油槽6所形成U型槽的槽口宽度与蒸炒锅内胆5的宽度相适配，通过蒸炒锅外壳1、蒸炒锅内胆5与放油槽6的设置，达到人们在使用时方便导油的效果，并达到增大蒸炒锅实用性和舒适性的效果，锅盖2的顶部固定安装有拿取把手7，锅盖2底部的两端均固定安装有卡块8，卡块8与限位孔4相对应，卡块8能插进至限位孔4内，这样就能使得锅盖2和蒸炒锅外壳1保持相对的稳定，卡块8的形状为方形，限位孔4的横截面形状为方形，并且卡块8的横截面长度大于限位孔4的横截面长度，锅盖2底部的中心处固定安装有搅拌电机9，搅拌电机9的输出轴固定连接有搅拌轴10，搅拌电机9为转动电机，当搅拌电机9正常工作后能带动着搅拌轴10进行转动，搅拌轴10的竖截面长度小于锅盖2底部与蒸炒锅内胆5底部的相隔间距，搅拌轴10远离搅拌电机9输出轴的一端位于蒸炒锅内胆5底部的上方，并且搅拌轴10位于蒸炒锅内胆5内的一端固定安装有搅拌扇叶11，搅拌扇叶11的数量为两个，并且两个搅拌扇叶11的横截面长度均小于蒸炒锅内胆5的横截面直径，搅拌扇叶11能跟随着搅拌轴10的转动而进行同步的转动，通过搅拌电机9、搅拌轴10与搅拌扇叶11的设置，让搅拌电机9在正常工作后能带动着搅拌轴10进行转动，从而达到搅拌轴10上的搅拌扇叶11能对蒸炒锅内胆5中的菜品进行均匀混合搅拌的效果，进而达到增强菜品口感的效果。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该电加热导热油蒸炒锅，通过蒸炒锅外壳1、蒸炒锅内胆5与放油槽6的设置，达到人们在使用时方便导油的效果，并达到增大蒸炒锅实用性和舒适性的效果，通过搅拌电机9、搅拌轴10与搅拌扇叶11的设置，让搅拌电机9在正常工作后能带动着搅拌轴10进行转动，从而达到搅拌轴10上的搅拌扇叶11能对蒸炒锅内胆5中的菜品进行均匀混合搅拌的效果，进而达到增强菜品口感的效果，解决了蒸炒锅在使用的过程中加油不方便以及人们在做菜过程中不能随时随地的对蒸炒锅内菜品进行翻炒的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
