一种夯土机的制作方法

本实用新型涉及一种地面压实机械设备，更具体地说，它涉及一种夯土机。

背景技术：

夯土机是利用冲击和冲击振动作用分层夯实回填土的压实机械。在房屋建设道路桥梁等领域发挥了非常重要的作用。

现有技术中的链条式夯土机由于夯体固定连接在夯体连接框架上，导致夯块不能左右移动或者转动，在夯土时对于路边或者角落处无法进行工作，形成夯土死角。

针对上述问题，公开号为CN203904969U的中国专利公开的一种夯土机转位机构，其技术要点是：一种夯土机转位机构，包括夯体连接框架和夯体， 所述夯体通过旋转轴与夯体连接框架上的旋转轴座连接，所述夯体连接框架上的下动力输出齿轮箱通过万向传动轴和上动力输出齿轮箱带动传动轮一，传动轮一通过传动带为夯体上的传动轮二传输动力， 传动轮二带动链轮和链条运转，使夯体实现运转，所述夯体内上下部位分别装有链轮，两链轮之间通过链条连接，夯块通过链条带动，使其在夯体上实现上升后脱销落下，所述夯体底部的链轮部位装有止夯器，所述夯体连接框架与夯体之间装有液压油缸，液压油缸通过液压油管和液压多路换向阀进行控制。

上述方案中解决了夯土机夯体不能转动的问题，但是由于夯体只能转动而不能实现左右移动，使用起来不够灵活方便。

因此需要提出一种新的方案来解决这个问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种夯土机，通过在夯体连接框架和夯体之间设置转动机构和滑动机构，实现夯体的转动和左右移动，从而使工作效率提高，消除了夯土死角。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种夯土机，包括机体、夯体连接框架和夯体，所述夯体连接框架和夯体之间连接有驱动装置，所述驱动装置包括滑动机构和转动机构,所述转动机构用来控制夯体左右转动，所述滑动机构用于驱动夯体左右移动。

通过采用上述技术方案，夯体连接框架和夯体之间连接有驱动装置，所述驱动装置包括滑动机构和转动机构,所述转动机构用来控制夯体左右转动，所述滑动机构用于驱动夯体左右移动。在遇到工作死角的时候，夯体可以在通过转动机构实现转动的同时，通过滑动机构实现左右滑动，使夯体工作的范围更大且可以夯到死角，使用更加灵活，可以消除工作死角。

本实用新型进一步设置为：所述滑动机构包括滑杆、滑套和液压缸，所述滑杆有多个且固定连接在夯体连接框架上，所述滑杆外部套装有可沿滑杆滑动的滑套，所述液压缸一端连接滑杆，另一端连接在滑套上。

通过采用上述技术方案，滑杆有多个且固定连接在夯体连接框架上，滑杆外部套装有可沿滑杆滑动的滑套，液压缸一端连接滑杆，另一端连接在滑套上，实现了夯体沿滑杆方向的左右移动，扩大了夯土范围。

本实用新型进一步设置为：所述转动机构包括固定座、摇臂和液压缸，所述固定座固定连接在滑套上，所述摇臂一端转动连接在固定座上，另一端固定连接在夯体上，所述滑套上安装有液压缸，所述液压缸的一端连接滑套，另一端连接在摇臂上。

通过采用上述技术方案，摇臂一端转动连接在固定座上，另一端固定连接在夯体上，滑套上安装有液压缸，液压缸的一端连接滑套，另一端连接在摇臂上，实现了夯体的转动，使夯土更为灵活，夯土范围更大。

本实用新型进一步设置为：所述转动机构包括固定座、摇臂和液压缸，所述固定座固定连接在夯体连接框架上，所述摇臂转动连接在固定座上，所述夯体连接框架上安装有液压缸，所述液压缸的另一端连接在摇臂上。

通过采用上述技术方案，摇臂转动连接在固定座上，夯体连接框架上安装有液压缸，液压缸的另一端连接在摇臂上，可有效实现夯体的转动，使夯土更为灵活，消除工作死角。

本实用新型进一步设置为：所述滑动机构包括滑杆、滑套和液压缸，所述滑杆固定连接在摇臂上，所述滑杆外部套装有可沿滑杆滑动的滑套，所述滑杆上安装有液压缸，液压缸的另一端连接在滑套上，所述滑套上连接有夯体。

通过采用上述技术方案，滑杆固定连接在摇臂上，滑杆外部套装有可沿滑杆滑动的滑套，滑杆上安装有液压缸，液压缸的另一端连接在滑套上，滑套上连接有夯体，实现了夯体的左右移动，扩大了夯土范围。

本实用新型进一步设置为：所述液压缸通过液压油管和多路换向阀控制。

通过采用上述技术方案，液压缸通过液压油管和多路换向阀控制，可以有效控制液压缸，从而控制夯体的转动以及左右移动。

本实用新型进一步设置为：所述夯体连接框架上安装有除尘装置。

通过采用上述技术方案，夯体连接框架上安装有除尘装置，可以有效降低工作中产生的粉尘，降低环境污染。

本实用新型进一步设置为：所述除尘装置包括水箱、水泵、水管和喷雾头，所述夯体连接框架上安装水箱，所述水箱内部安装水泵，所述水箱连接水管，所述水管的末端连接喷雾头，所述喷雾头安装在夯体连接框架上。

通过采用上述技术方案，夯体连接框架上安装有水箱，水箱内部安装有水泵，水箱连接有水管，水管的末端连接有喷雾头，喷雾头安装在夯体连接框架上，夯土机工作时会产生大量粉尘，污染环境对人体造成危害，安装喷雾装置可以有效降低粉尘，达到环保的效果。

本实用新型进一步设置为：所述转动机构和滑动机构内部开有至少一条润滑油道。

通过采用上述技术方案，转动机构和滑动机构内部开有润滑油道，由于转动机构和滑动机构需要经常转动和滑动，容易锈蚀，开有油道可以通过添加润滑油实现各零部件的润滑和维护，延长了使用寿命。

综上所述，本实用新型具有以下有益效果：

其一，针对普通夯土机夯体不灵活存在夯土死角的问题，通过在夯体和夯体连接框架之间设置转动机构和滑动机构，实现了夯体的转动和左右移动，消除夯土死角，扩大了工作范围，使夯土机工作起来更为方便灵活高效。

其二，针对夯土机工作时容易产生大量粉尘，污染环境并危害人体健康，设置喷雾装置可以有效降低粉尘，达到环保的效果。

附图说明

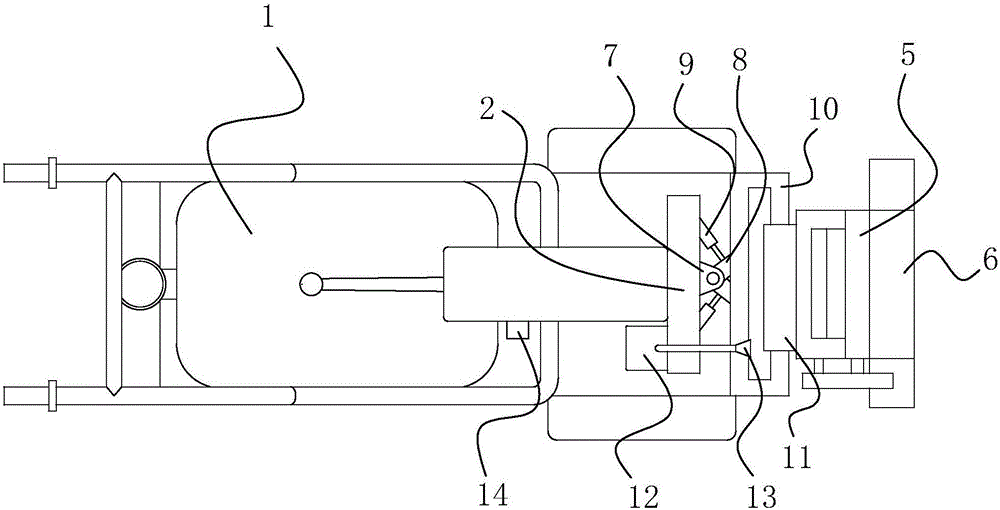

图1为本实施例一整体示意图，主要用于表现夯土机整体结构；

图2为本实施例一的结构示意图，主要用于表现传动机构和滑动机构的连接关系；

图3为本实施例二的结构示意图，主要用于表现传动机构和滑动机构的连接关系。

图中：1、机体；2、夯体连接框架；3、转动机构；4、滑动机构；5、夯体；6、夯块；7、固定座；8、摇臂；9、第一液压缸；10、滑杆；11、滑套；12、水箱；13、喷雾头；14、多路换向阀；15、第二液压缸。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

实施例一：一种夯土机，如图1和图2所示，机体1上连接有夯体连接框架2，夯体连接框架2上固定安装有固定座7，固定座7上转动安装有摇臂8，夯体连接框架2上又安装有液压缸9，液压缸9的底部安装在夯体连接框架2上，上部连接在摇臂8上，摇臂8上固定连接有滑杆10，在滑杆10的外部套装有滑套11，滑套11通过安装在滑杆10上的液压缸9来推动，液压缸9通过液压油管由多路换向阀14控制，滑套11上连接有夯体5，夯体5包括传动装置和夯块6，传动装置带动夯块6上下运动。在夯体连接框架2上安装有水箱12，水箱12上通过水管连接有喷雾头13，喷雾头13固定在夯体连接框架2上部， 转动机构3和滑动机构4内部开有至少一条润滑油道。

夯土机工作时，当工作到路边或者角落等一般夯土机夯不到的地方时，工作人员可以通过控制多路换向阀14控制液压缸9，通过液压缸9的伸缩推动摇臂8转动，摇臂8带动整个夯体5实现转动，扩大了夯土范围，除此之外，还可以控制滑杆10上的液压缸9，液压缸9推动滑套11沿滑杆10左右滑动，此时滑套11带动整个夯体5沿滑杆10左右滑动，当夯土工作有粉尘时，水泵工作并将水压入喷雾头13喷雾进行降尘，当机器需要维护或者发生锈蚀时，可以通过润滑油道添加润滑油，对机器进行润滑保养，延长使用寿命。这样就进一步扩大了夯土范围，消除了夯土死角，使夯土机工作起来更高效便捷，同时还有效降低了粉尘，达到了环保的效果。

实施例二：一种夯土机，如图3所示，夯土机机体1上连接有夯体连接框架2，夯体连接框架2上固定连接有至少两个滑杆10，滑杆10的外部套装有可沿滑杆10左右滑动的滑套11，滑杆10上安装有液压缸9，液压缸9的另一端连接在滑套11上并可推动滑套11移动，滑套11上固定连接有固定座7，固定座7上转动安装有摇臂8，滑套11上又安装有液压缸9，液压缸9的一端安装在滑套11上，另一端安装在摇臂8上，并可以推动摇臂8转动，液压缸9通过液压油管由多路换向阀14控制，摇臂8连接有夯体5，夯体5包括传动装置和夯块6，传动装置带动夯块6上下运动。在夯体连接框架2上安装有水箱12，水箱12上通过水管连接有喷雾头13，喷雾头13固定在夯体连接框架2上部。

夯土机工作时，当工作到路边或者角落等一般夯土机夯不到的地方时，工作人员可以通过控制多路换向阀14控制液压缸9，液压缸9推动滑套11沿滑杆10左右滑动，此时滑套11带动整个夯体5沿滑杆10左右滑动，除此之外，还可以控制滑套11上的液压缸9，通过液压缸9的伸缩推动摇臂8转动，摇臂8带动整个夯体5实现转动，扩大了夯土范围，当夯土工作有粉尘时，水泵工作并将水压入喷雾头13喷雾进行降尘。这样就进一步扩大了夯土范围，消除了夯土死角，使夯土机工作起来更高效便捷，同时还有效降低了粉尘，达到了环保的效果，此外，将转动机构3安装在滑动机构4的外侧，可以减小运动干涉，使夯土机更灵活。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
