一种斗齿与斗齿座的连接结构的制作方法

本实用新型属于斗齿加工技术领域，具体涉及一种斗齿与斗齿座的连接结构。

背景技术：

挖掘机斗齿是挖掘机上的重要部件，类似于人的牙齿，也是易损件，是由齿座和齿尖组成的组合斗齿，二者靠销轴连接。由于斗齿磨损失效部分是齿尖，只要更换齿尖即可。斗齿与斗齿座连接的过程中，需要将连接螺栓或连接件穿过斗齿和斗齿座的预留孔，然后拧紧连接螺栓，在此过程中斗齿和斗齿座拼合不齐会影响连接，而且斗齿和斗齿座晃动也会影响连接。

因此针对这一现状，迫切需要设计和生产一种斗齿与斗齿座的连接结构，以满足实际使用的需要。

技术实现要素：

本实用新型的目的在于提供一种斗齿与斗齿座的连接结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种斗齿与斗齿座的连接结构，包括支板、水平调节件、夹持件和锁紧件，所述支板的顶壁固定有水平调节件，所述水平调节件的顶壁固定有夹持件，所述支板的底壁固定有两组挡板，两组所述挡板的底端均固定有垫板，两组所述挡板之间固定有隔板，所述隔板的顶壁固定有竖向调节件，所述竖向调节件与锁紧件连接。

优选的，所述水平调节件包括丝杆、挡块和限位板，所述挡块固定在支板的顶壁，所述挡块的内部开设有与丝杆适配的螺孔，所述丝杆的一端固定有手轮，所述丝杆的另一端与滑块转动连接，所述限位板设置有两组，所述滑块位于两组限位板之间，其中一组限位板的内部开设有与蝶形螺栓适配的螺孔。

优选的，所述夹持件包括螺杆、外壳和橡胶板，所述外壳由一组水平板和两组竖直板组成，两组竖直板内均开设有与螺杆适配的螺孔，两组所述螺杆相向的端部均固定有橡胶板，两组所述螺杆远离橡胶板的端部均固定有把杆。

优选的，所述竖向调节件包括液压杆、外框和活动板，所述外框为u形板结构，所述液压杆固定在隔板的顶壁，所述液压杆的活塞杆贯穿支板和外框的水平段并与活动板连接，所述外框的两侧均固定有直角三角形板，所述外框的两组对称设置的内壁均开设有竖向滑槽，所述活动板的两侧均一体成型有与竖向滑槽适配的卡块。

优选的，所述锁紧件包括底托、卡板和螺纹柱，所述底托由一组水平板和两组竖直板组成，所述底托的顶端固定有压板，压板的内部开设有与螺纹柱适配的螺孔，所述螺纹柱的顶端固定有手轮，所述螺纹柱的底端与卡板转动连接，所述卡板的底壁和底托的水平板的顶壁均固定有胶垫，所述底托的两组对称设置的内壁均开设有两组竖向滑槽，所述卡板的两侧均一体成型有两组与竖向滑槽适配的凸块。

本实用新型的技术效果和优点：该斗齿与斗齿座的连接结构，将斗齿置于两组橡胶板之间，将斗齿座置于两组胶垫之间，旋转两组螺杆，两组螺杆带动两组橡胶板相向移动，能够对不同尺寸的斗齿进行固定，摇动手轮，螺纹柱带动卡板和橡胶板下移，能够对不同尺寸的斗齿座进行固定，从而防止连接的过程中斗齿和斗齿座晃动；摇动丝杆一端的手轮，手轮带动滑块、夹持件和斗齿水平移动，能够使斗齿卡入斗齿座内并保持斗齿的稳定；液压杆的活塞杆带动活动板、锁紧件和斗齿座升降，利于斗齿和斗齿座的拼合，保证了连接质量，该斗齿与斗齿座的连接结构，能够对不同尺寸的斗齿和斗齿座进行固定，保证了连接质量。

附图说明

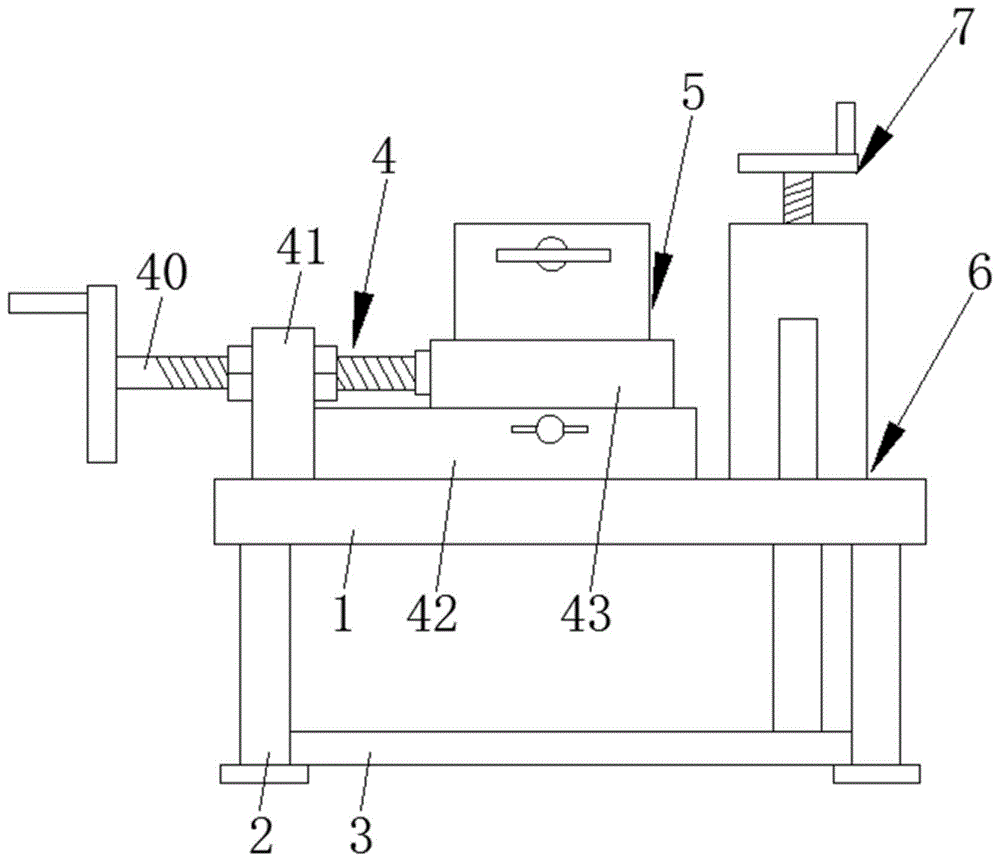

图1为本实用新型的主视图；

图2为本实用新型的夹持件的俯视图；

图3为本实用新型的竖向调节件的侧视图；

图4为本实用新型的锁紧件的结构示意图。

图中：1支板、2挡板、3隔板、4水平调节件、40丝杆、41挡块、42限位板、43滑块、5夹持件、50螺杆、51外壳、52橡胶板、6竖向调节件、60液压杆、61外框、62活动板、7锁紧件、70底托、71卡板、72螺纹柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后、内和外等方向均是以本实用新型所示的图中的上、下、左、右、前、后、内和外等方向为准，在此一并说明。

本实用新型提供了如图1-4所示的一种斗齿与斗齿座的连接结构，包括支板1、水平调节件4、夹持件5和锁紧件7，所述支板1的顶壁焊接有水平调节件4，所述水平调节件4的顶壁焊接有夹持件5，所述支板1的底壁焊接有两组挡板2，两组所述挡板2的底端均焊接有垫板，两组所述挡板2之间焊接有隔板3，所述隔板3的顶壁固定有竖向调节件6，所述竖向调节件6与锁紧件7焊接。

具体的，所述水平调节件4包括丝杆40、挡块41和限位板42，所述挡块41焊接在支板1的顶壁，所述挡块41的内部开设有与丝杆40适配的螺孔，所述丝杆40的一端焊接有手轮，所述丝杆40的另一端与滑块43转动连接，所述限位板42设置有两组，所述滑块43位于两组限位板42之间，其中一组限位板42的内部开设有与蝶形螺栓适配的螺孔，摇动丝杆40一端的手轮，手轮带动滑块43、夹持件5和斗齿水平移动，能够将斗齿卡入斗齿座内并保持斗齿的稳定。

具体的，所述夹持件5包括螺杆50、外壳51和橡胶板52，所述外壳51由一组水平板和两组竖直板组成，两组竖直板内均开设有与螺杆50适配的螺孔，两组所述螺杆50相向的端部均粘接有橡胶板52，两组所述螺杆50远离橡胶板52的端部均焊接有把杆，将斗齿置于两组橡胶板52之间，旋转两组螺杆50，两组螺杆50带动两组橡胶板52相向移动，能够对不同尺寸的斗齿进行固定。

具体的，所述竖向调节件6包括液压杆60、外框61和活动板62，所述外框61为u形板结构，所述液压杆60通过螺栓固定在隔板3的顶壁，液压杆60采用型号为ynt-05的电动伸缩杆，所述液压杆60的活塞杆贯穿支板1和外框61的水平段并通过螺栓与活动板62连接，所述外框61的两侧均焊接有直角三角形板，所述外框61的两组对称设置的内壁均开设有竖向滑槽，所述活动板62的两侧均一体成型有与竖向滑槽适配的卡块，液压杆60的活塞杆带动活动板62、锁紧件7和斗齿座升降，利于斗齿和斗齿座的拼合，保证了连接质量。

具体的，所述锁紧件7包括底托70、卡板71和螺纹柱72，所述底托70由一组水平板和两组竖直板组成，所述底托70的顶端通过螺栓固定有压板，压板的内部开设有与螺纹柱72适配的螺孔，所述螺纹柱72的顶端焊接有手轮，所述螺纹柱72的底端与卡板71转动连接，所述卡板71的底壁和底托70的水平板的顶壁均粘接有胶垫，所述底托70的两组对称设置的内壁均开设有两组竖向滑槽，所述卡板71的两侧均一体成型有两组与竖向滑槽适配的凸块，摇动手轮，螺纹柱72带动卡板71和橡胶板下移，能够对不同尺寸的斗齿座进行固定，防止连接的过程中斗齿座晃动。

具体的，该斗齿与斗齿座的连接结构，将斗齿置于两组橡胶板52之间，旋转两组螺杆50，两组螺杆50带动两组橡胶板52相向移动，能够对不同尺寸的斗齿进行固定，将斗齿座置于两组橡胶板之间，摇动手轮，螺纹柱72带动卡板71和橡胶板下移，能够对不同尺寸的斗齿座进行固定，防止斗齿座晃动，摇动丝杆40一端的手轮，手轮带动滑块43、夹持件5和斗齿水平移动，液压杆60的活塞杆带动活动板62、锁紧件7和斗齿座升降，利于斗齿和斗齿座的拼合，保证了连接质量。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
