一种具有高度可调机动铣刨机的制作方法

本实用新型是一种具有高度可调机动铣刨机，属于机械加工领域。

背景技术：

铣刨机是指：人们把铺设好的地板，通过铣刨机打磨平整的，方便人们的加工使用。

现有技术公开了申请号为：CN201110063350.9铣刨机，包括铣刨机上体和铣刨机下体，铣刨机上体包括固定板，固定板的一端固定有液压驱动旋转系统，固定板的上端固定有导向装置，固定板的下端设置有机械回转系统，导向装置的上端设置有支撑板，支撑板的上端设置有液压动力系统，液压驱动旋转系统位通过齿轮与机械回转系统相配合，机械回转系统的下端配合有液压铣刨系统，铣刨机下体包括支架体和液压升降装置，支架体上还设置有与导向装置相配合的导向孔，但是没有伸缩杆装置，面对不同人群的使用，高度不能随时调节，还没防护软胶，不能更加全面的保护使用者。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种具有高度可调机动铣刨机，以解决没有伸缩杆装置，面对不同人群的使用，高度不能随时调节，还没防护软胶，不能更加全面的保护使用者。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有高度可调机动铣刨机，其结构包括连接手柄、护带、可调高度装置、可收纳装置、收纳杆套、固定卡扣、减震圈、伸缩杆、伸长距离标牌、第一侧支撑装置、第一防护软胶装置、第二侧支撑装置、第二防护软胶装置、喷雾器、固定螺栓、铣刨装置、旋转轴承、减震装置、铣刨机主壳体、脚踏停止开关、第二支撑架、第一支撑架、电机、活动杆，所述手柄和可调高度装置固定连接，所述护带和可调高度装置固定连接，所述可调高度装置内部设有可收纳装置、收纳杆套、固定卡扣、减震圈、伸缩杆、伸长距离标牌，所述第一侧支撑装置上设有第一防护软胶装置，所述第二侧支撑装置上设有第二防护软胶装置，所述铣刨机主壳体和固定螺栓固定连接，所述旋转轴承和活动杆的固定连接，所述第一支撑架和第一侧支撑装置固定连接，所述第二侧支撑装置和第二支撑架固定连接，所述铣刨机主壳体上设有脚踏停止开关和减震装置，所述可收纳装置和固定卡扣固定连接，所述减震圈和伸缩杆活动连接，所述伸长距离标牌和可收纳装置活动连接。

进一步地，所述活动杆上设有可调高度装置。

进一步地，所述铣刨机主壳体上设有喷雾器。

本实用新型的有益效果，通过可调高度装置设有可收纳装置、收纳杆套、固定卡扣、减震圈、伸缩杆、伸长距离标牌，配合使用，可以应对面对不同人群的使用，高度能随时调节，还设有旋转轴承，面对不同场景，能够随意切换角度，还通过第二防护软胶装置和第一防护软胶装置，能更加全面的保护使用者。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种具有高度可调机动铣刨机的结构示意图；

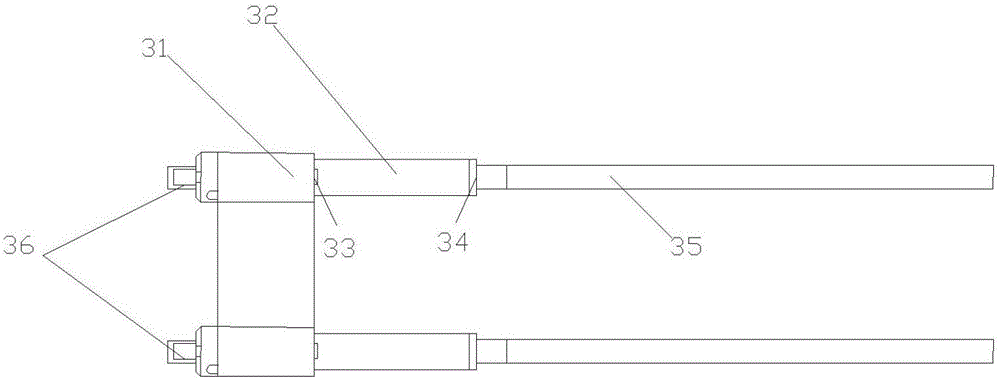

图2为本实用新型伸缩杆的结构示意图。

图中：1-连接手柄、2-护带、3-可调高度装置、4-第一侧支撑装置、5-第一防护软胶装置、6-第二侧支撑装置、7-第二防护软胶装置、8-喷雾器、9-固定螺栓、10-铣刨装置、11-旋转轴承、12-铣刨机主壳体、13-减震装置、14-脚踏停止开关、15-第二支撑架、16-第一支撑架、17-电机、18-活动杆。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种具有高度可调机动铣刨机，其结构包括连接手柄1、护带2、可调高度装置3、可收纳装置31、收纳杆套32、固定卡扣33、减震圈34、伸缩杆35、伸长距离标牌36、第一侧支撑装置4、第一防护软胶装置5、第二侧支撑装置6、第二防护软胶装置7、喷雾器8、固定螺栓9、铣刨装置10、旋转轴承11、减震装置13、铣刨机主壳体12、脚踏停止开关14、第二支撑架15、第一支撑架16、电机17、活动杆18，所述手柄1和可调高度装置3固定连接，所述护带2和可调高度装置3固定连接，所述可调高度装置3内部设有可收纳装置31、收纳杆套32、固定卡扣33、减震圈34、伸缩杆35、伸长距离标牌36，所述第一侧支撑装置4上设有第一防护软胶装置5，所述第二侧支撑装置6上设有第二防护软胶装置7，所述铣刨机主壳体12和固定螺栓9固定连接，所述旋转轴承11和活动杆18的固定连接，所述第一支撑架16和第一侧支撑装置4固定连接，所述第二侧支撑装置6和第二支撑架15固定连接，所述铣刨机主壳体12上设有脚踏停止开关14和减震装置13，所述可收纳装置31和固定卡扣33固定连接，所述减震圈34和伸缩杆35活动连接，所述伸长距离标牌36和可收纳装置31活动连接，所述活动杆18上设有可调高度装置3，所述铣刨机主壳体12上设有喷雾器8。

在进行使用时，通过可调高度装置设有可收纳装置31、收纳杆套32、固定卡扣33、减震圈34、伸缩杆35、伸长距离标牌36，配合使用，可以应对面对不同人群的使用，高度能随时调节，还设有旋转轴承11，面对不同场景，能够随意切换角度，还通过第二防护软胶装置7和第一防护软胶装置5，能更加全面的保护使用者。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
