一种用于沥青搅拌设备的搅拌臂结构的制作方法

本实用新型涉及沥青搅拌设备技术领域，更为具体地说是指一种用于沥青搅拌设备的搅拌臂结构。

背景技术：

沥青搅拌设备也称为沥青混合料搅拌设备或者沥青搅拌站，是沥青路面施工的关键设备，主要用于将砂石料、沥青等材料加热后计算并搅拌成沥青混合料。其中，搅拌工序主要是在搅拌缸内完成。而搅拌臂结构是搅拌缸的核心工作部件。

现有沥青搅拌设备的搅拌臂，参照图1，包括搅拌臂1’和搅拌叶片2’，搅拌叶片2’与搅拌臂1’通常采用可拆卸式连接结构，即通过螺栓3’和螺母4’的连接作用将搅拌臂1’和搅拌叶片2’固定连接，从搅拌叶片2’作用面开始，螺栓3’依次穿过搅拌叶片2’、搅拌臂1’以及垫片5’，最后通过螺母4’紧固连接。然而，由于螺母4’及连接螺母4’的螺栓3’端头凸出裸露在搅拌臂1’表面，当搅拌臂1’旋转时，螺母4’及螺栓3’则沿着流料方向与骨料频繁摩擦而发生磨损，而一旦螺栓3’或螺母4’磨损后，就可能导致搅拌叶片2’发生脱落，从而碰坏搅拌臂1’或者搅拌缸衬板，造成搅拌缸故障。因此，我们提供一种改进型的搅拌臂结构。

技术实现要素：

本实用新型提供一种用于沥青搅拌设备的搅拌臂结构，其主要目的在于克服现有连接搅拌臂及搅拌叶片的螺栓或螺母容易与骨料频繁摩擦而导致磨损，影响搅拌臂及搅拌叶片的使用寿命等缺点。

本实用新型采用如下技术方案：

一种用于沥青搅拌设备的搅拌臂结构，包括搅拌臂、搅拌叶片、螺栓、垫片以及螺母，所述搅拌臂的前端部设有一用于连接所述搅拌叶片的连接部，从搅拌叶片作用面开始，所述螺栓依次穿过搅拌叶片、连接部以及垫片，并由所述螺母紧固连接，所述搅拌臂上还设有一个挡块，该挡块位于所述连接部的前侧面，所述挡块在流料方向上的投影将伸出连接部外部的垫片、螺母以及螺栓覆盖。

进一步地，所述搅拌叶片上设有一连接孔，连接部上则开设有一调节孔，所述螺栓依次穿过连接孔、调节孔以及垫片，并由所述螺母紧固连接。

进一步地，所述挡块在搅拌臂轴向上的长度大于所述调节孔的长度，挡块的高度大于螺栓伸出连接部的长度。

进一步地，所述搅拌臂为中空结构。

进一步地，所述搅拌臂中空部分为任意截面为三角形或近似三角形。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

1、该实用新型的搅拌臂结构，在搅拌臂连接部的前侧面设有一个挡块，并且挡块在流料方向上的投影将伸出连接部外部的垫片、螺母以及螺栓覆盖，搅拌设备运转工作时，物料流动打在前端的挡块上，可以很好地保护螺栓、螺母及垫片，避免其快速磨损，减少搅拌故障的发生，提高搅拌臂及搅拌叶片的使用寿命。

2、该实用新型的搅拌臂结构，搅拌臂为中空结构，在满足搅拌强度要求的条件下，减轻了搅拌臂的重量，节约了搅拌臂的使用材料，同时能减轻搅拌缸驱动电机的负载，提高搅拌缸驱动电机的使用寿命。

附图说明

图1为现有搅拌臂结构的示意图。

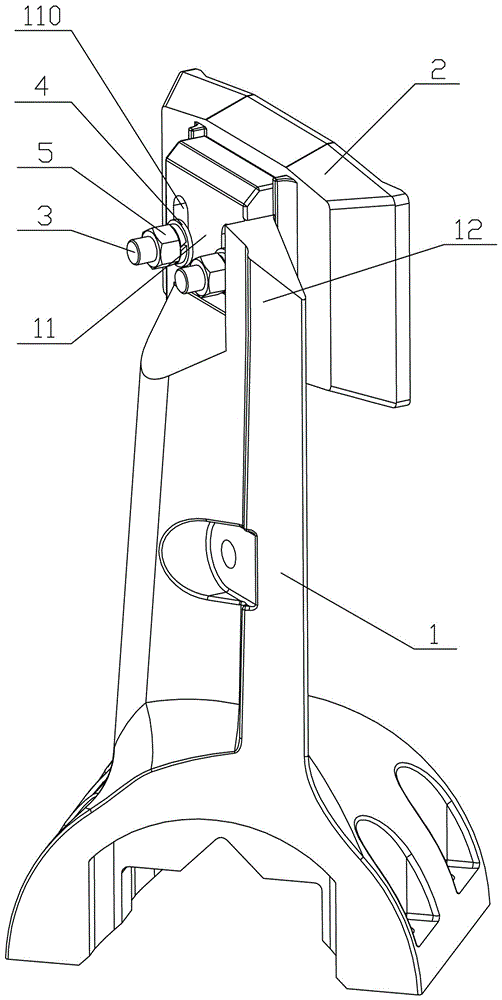

图2为本实用新型的结构示意图。

图3为本实用新型搅拌臂的结构示意图。

图4为本实用新型A-A方向的剖面图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。为了全面理解本实用新型，下面描述到许多细节，但对于本领域技术人员来说，无需这些细节也可实现本实用新型。对于公知的组件、方法及过程，以下不再详细描述。

一种用于沥青搅拌设备的搅拌臂结构，参照图2和图3，包括搅拌臂1、搅拌叶片2、螺栓3、垫片4以及螺母5，所述搅拌臂1的前端部设有一用于连接所述搅拌叶片2的连接部11。所述搅拌叶片2上设有一连接孔（被遮挡，图中未示出），连接部11上则开设有一调节孔110，方便搅拌叶片调节高度。从搅拌叶2片作用面开始，所述螺栓依次穿过连接孔、调节孔以及垫片，并由所述螺母紧固连接。

参照图2，所述搅拌臂1上还设有一个挡块12，该挡块12位于所述连接部11的前侧面，挡块12与搅拌臂1一体成型，所述挡块12在流料方向上的投影将伸出连接部11外部的垫片4、螺母5以及螺栓3覆盖。挡块12在搅拌臂1轴向上的长度大于所述调节孔110的长度，挡块12的高度大于螺栓3伸出连接部11的长度。

参照图4，搅拌臂1为中空的管状结构，该搅拌臂1中空部分优先为任意截面为三角形或近似三角形。该中空的搅拌臂结构，在满足搅拌强度要求的条件下，减轻了搅拌臂1的重量，节约了搅拌臂1的使用材料，同时能减轻搅拌缸驱动电机的负载，提高搅拌缸驱动电机的使用寿命。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
