PVC管切割器固定机构的制作方法

本发明涉及管类零部件的生产加工领域，具体的是一种PVC管切割器固定机构

背景技术：
：

PVC管式一种常见的物品，其主要是由聚氯乙烯制成的，一般用来输送气体或者液体物质，具有良好的耐热性、韧性、延展性等。

在一些特殊的使用环境中，我们需要对PVC管进行切割，通常是在PVC管的侧壁上切割出对称或者非对称的特定图案以达到使用要求，而这种切割工序是比较麻烦，一来容易损坏PVC管、再者使用传统工具和方法效率低下。

技术实现要素：
：

本发明的目的是是为了解决现有技术的不足，提供了一种PVC管切割器固定机构。

本发明采用的技术方案为：

PVC管切割器固定机构，包括支撑轨，支撑轨底部设有万向轮，其特征在于：

所述支撑轨的横截面为弧形，支撑轨上固定安装有调节钮和滑轮并穿过有固定绳，固定绳通过支撑轨和万能固定夹装夹工件，万能固定夹由若干相互铰接的夹板构成，每一块夹板上均设有一个导向环，固定绳穿过这些导向环。

所述的PVC管切割器固定机构，其特征在于：

所述万向轮的滚轮为球形。

所述的PVC管切割器固定机构，其特征在于：

所述夹板与工件接触的侧面上设有一层防滑层。

与现有技术相比，本发明的有益效果在于：

本发明结构设计简单而合理、巧妙，可以方便的固定其他装置于管类部件上，进行切割等工作，可以直接固定在管外壁上进行工作，操作方便、效率高、切割效果好。

附图说明：

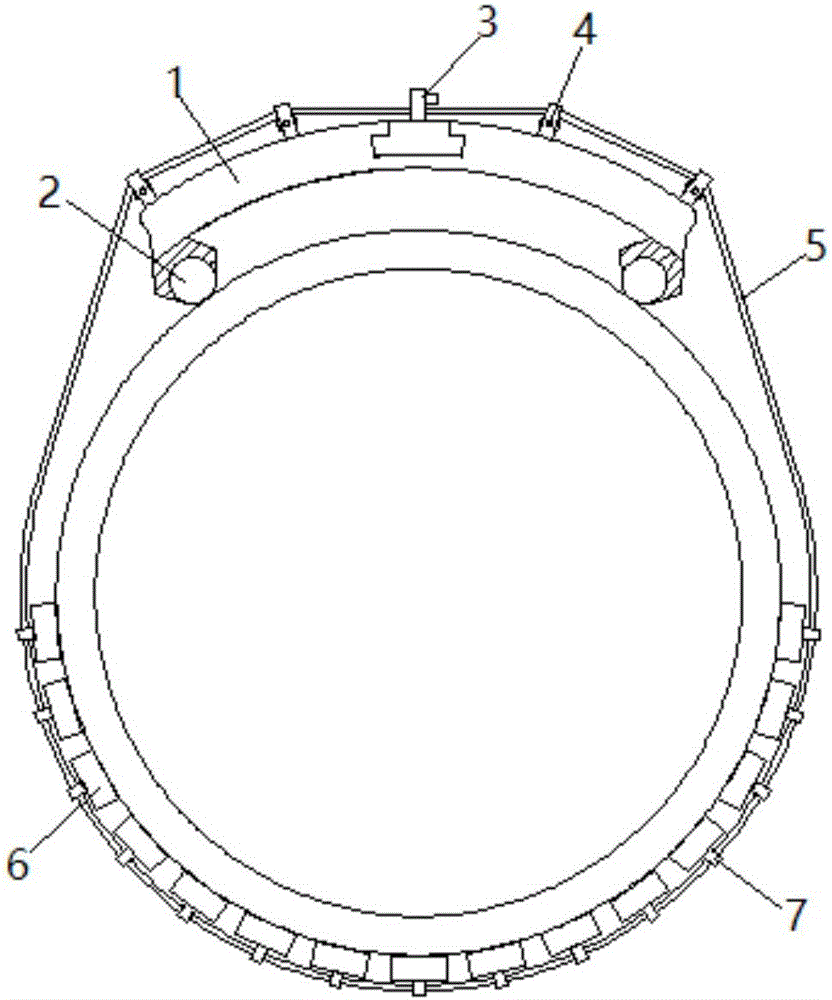

图1为本发明的结构示意图；

图2为本发明的侧视结构图；

图3为本发明万能固定夹展开后的结构示意图。

具体实施方式：

下面结合附图，通过实施例对本发明作进一步详细说明：

PVC管切割器固定机构，包括支撑轨1，支撑轨1底部设有万向轮2，支撑轨1的横截面为弧形，支撑轨1上固定安装有调节钮3和滑轮4并穿过有固定绳5，固定绳5通过支撑轨1和万能固定夹装夹工件，万能固定夹由若干相互铰接的夹板6构成，每一块夹板6上均设有一个导向环7，固定绳5穿过这些导向环7。

万向轮2的滚轮为球形。

夹板6与工件接触的侧面上设有一层防滑层。

上述实施例仅为本发明的较佳的实施方式，除此之外，本发明还可以有其他实现方式。需要说明的是，在没有脱离本发明构思的前提下，任何显而易见的改进和修饰均应落入本发明的保护范围之内。
