一种可调距标签印刷裁切刀轴的制作方法

本实用新型涉及一种标签印刷技术设备领域，特别涉及一种可调距标签印刷裁切刀轴。

背景技术：

标签印刷行业使用不干胶作为自粘标签材料，以纸张、薄膜或其它特种材料为面料，背面涂有胶粘剂，并涂硅保护纸作为底纸；经过印刷、模切等加工后成为成品标签；其具有不用刷胶、不用浆糊、不用蘸水、无污染、节省贴标时间等优点，应用范围广，方便快捷。

现有技术中，不干胶标签上的文字通过印刷成型，但印刷出来的不干胶标签一般为整张的，即多个小标签集中在整张纸上；而各个小标签需要通过剪裁工艺才能实现小标签分离，以方便标签使用；通常的剪裁方式为手工剪裁或者机械裁切，而采用手工剪裁不仅效率较低，而且劳动强度也较大；采用机械裁切刀具间距固定，特别是对于不对称或者不等间距的标签印刷品裁切还是依靠手工剪裁方式完成，生产效率低。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种可调距标签印刷裁切刀轴，针对现有技术中的不足，设计可调距的标签印刷裁切刀轴，通过可微调移动的单向定位节或者双向定位节来调节圆盘切刀的精确位置，限定裁切轴上圆盘切刀的间距，适合于各种间距的标签裁切加工，代替手工剪裁不干胶标签，从而提高剪裁效率，减轻劳动强度。

为达到上述目的，本实用新型的技术方案如下：一种可调距标签印刷裁切刀轴，包括裁切轴、圆盘切刀、轴套、外螺纹、单向定位节、双向定位节、微调螺环、定位螺丝、内螺纹，其特征在于：

所述裁切轴为沿轴向带有多个等间距定位螺孔的圆柱形金属轴，所述裁切轴上通过轴套套接设置有多个圆盘切刀，所述圆盘切刀的轴套外圆周上设置有外螺纹，所述圆盘切刀与轴套一体式成形；所述圆盘切刀的轴套两端装配有单向定位节或者双向定位节，所述单向定位节或者双向定位节上活动式设置有微调螺环，所述微调螺环内部设置有内螺纹，所述内螺纹与外螺纹相互匹配设置。

所述单向定位节、双向定位节上设置有定位螺丝，所述定位螺丝与裁切轴上的定位螺孔相互螺接固定。

所述单向定位节通过微调螺环与圆盘切刀上的轴套外螺纹相互螺接，转动微调螺环调节圆盘切刀在裁切轴上的位置。

所述双向定位节通过两侧的微调螺环可分别对相邻位置的两个圆盘切刀的间距进行调节移位。

本实用新型的工作原理为：依据标签印刷上的间距位置，在裁切轴上装配一定数量的圆盘切刀，并通过单向定位节或者双向定位节，调节圆盘切刀在裁切轴上的位置，使得圆盘切刀的间距与印刷的标签间距一致，通过定位螺丝固定圆盘切刀的位置，将裁切轴装配到裁切机上，对标签印刷品进行准确裁切分离。

通过上述技术方案，本实用新型技术方案的有益效果是：设计可调距的标签印刷裁切刀轴，通过可微调移动的单向定位节或者双向定位节来调节圆盘切刀的精确位置，限定裁切轴上圆盘切刀的间距，适合于各种间距的标签裁切加工，代替手工剪裁不干胶标签，从而提高剪裁效率，减轻劳动强度，提高生产效率，特别适用于不等距标签印刷的裁切作业。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例所公开的一种可调距标签印刷裁切刀轴示意图；

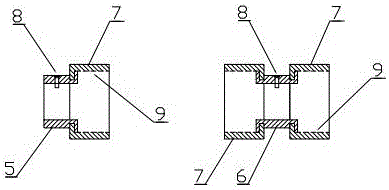

图2为本实用新型实施例所公开的一种可调距标签印刷裁切刀轴单定位节剖面示意图；

图3为本实用新型实施例所公开的一种可调距标签印刷裁切刀轴双定位节剖面示意图。

图中数字和字母所表示的相应部件名称：

1．裁切轴 2．圆盘切刀 3．轴套

4．外螺纹 5．单向定位节 6．双向定位节

7．微调螺环 8．定位螺丝 9．内螺纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

根据图1、图2和图3，本实用新型提供了一种可调距标签印刷裁切刀轴，包括裁切轴1、圆盘切刀2、轴套3、外螺纹4、单向定位节5、双向定位节6、微调螺环7、定位螺丝8、内螺纹9。

所述裁切轴1为沿轴向带有多个等间距定位螺孔的圆柱形金属轴，所述裁切轴1上通过轴套3套接设置有多个圆盘切刀2，所述圆盘切刀2的轴套3外圆周上设置有外螺纹4，所述圆盘切刀2与轴套3一体式成形；所述圆盘切刀2的轴套3两端装配有单向定位节5或者双向定位节6，所述单向定位节5或者双向定位节6上活动式设置有微调螺环7，所述微调螺环7内部设置有内螺纹9，所述内螺纹9与外螺纹4相互匹配设置。

所述单向定位节5、双向定位节6上设置有定位螺丝8，所述定位螺丝8与裁切轴1上的定位螺孔相互螺接固定。

所述单向定位节5通过微调螺环7与圆盘切刀2上的轴套3外螺纹4相互螺接，转动微调螺环7调节圆盘切刀2在裁切轴1上的位置。

所述双向定位节6通过两侧的微调螺环7可分别对相邻位置的两个圆盘切刀2的间距进行调节移位。

本实用新型具体操作步骤为：依据标签印刷上的间距位置，在裁切轴1上装配一定数量的圆盘切刀2，并通过单向定位节5或者双向定位节6，调节圆盘切刀2在裁切轴1上的位置，使得圆盘切刀2的间距与印刷的标签间距一致，通过定位螺丝8固定圆盘切刀2的位置，将裁切轴1装配到裁切机上，对标签印刷品进行准确裁切分离。

通过上述具体实施例，本实用新型的有益效果是：设计可调距的标签印刷裁切刀轴，通过可微调移动的单向定位节或者双向定位节来调节圆盘切刀的精确位置，限定裁切轴上圆盘切刀的间距，适合于各种间距的标签裁切加工，代替手工剪裁不干胶标签，从而提高剪裁效率，减轻劳动强度，提高生产效率，特别适用于不等距标签印刷的裁切作业。
