一种装配治具的制作方法

技术领域：

本发明涉及治具技术领域，具体涉及一种装配治具。

背景技术：
：

治具可以分为工艺装配类治具、项目测试类治具和线路板测试类治具三类。其中工艺装配类治具包括装配治具、焊接治具、解体治具、点胶治具、照射治具、调整治具和剪切治具；而项目测试类治具则包括寿命测试类治具、包装测试类治具、环境测试类治具、光学测试类治具、屏蔽测试类治具、隔音测试类治具等等；线路板测试类治具主要包括ict测试治具、fct功能治具、smt过炉治具、bga测试治具等等。现有的各种治具灵活性较低，难以根据工件的尺寸进行灵活的调节，且各个维度的移动性能较差。

技术实现要素：
：

本发明的目的就是针对现有技术的不足，提供一种装配治具。

为实现上述目的，本发明的技术解决措施如下：

一种装配治具，其包括两个相对设置的夹具单元，两个夹具单元的结构相同，均包括四个立柱，立柱上部固定有玻璃基座，玻璃基座上方固定有上基板，上基板上部固定有纵向滑槽固定板；纵向滑槽固定板上部设置有纵向滑槽，纵向滑槽内滑动设置有纵向滑块，纵向滑块上固定连接有下部支撑板，下部支撑板上设置有横向滑槽，横向滑槽内滑动设置有横向滑块，横向滑块上部固定有中间支撑板，中间支撑板的四个上部边缘固定有支撑框，支撑框上部固定有上部支撑板，上部支撑板为空心结构，其上部固定有连接板，连接板上设置有宽度调节滑轨，夹具副滑动设置在宽度调节滑轨上；夹具副包括两个结构相同的夹具组件，夹具组件包括固定在连接板端部的旋转电机座，旋转电机座上部固定有旋转电机，旋转电机的输出轴上固定连接有丝杠，丝杠上部连接有螺纹件，螺纹件的上部固定有侧面板，侧面板与滑动板固定连接，滑动板下部设置有调节滑块，调节滑块滑动设置在宽度调节滑轨上；侧面板上还设置有垂直板，垂直板上开设有安装孔，安装孔内固定有伸缩驱动气缸，伸缩驱动气缸的活塞杆前端固定连接有定位块。

上部支撑板下部设置有距离传感器，距离传感器用于检测两个夹具单元之间的定位距离。

玻璃基座、上基板和纵向滑槽固定板尺寸完全相同，均为方形板状结构。

立柱下部设置有缓冲地脚，缓冲地脚可拆卸的与立柱连接。

横向滑块与横向驱动机构连接，横向驱动机构为伸缩气缸，伸缩气缸的活塞杆与横向滑块固定连接。

纵向滑块与纵向驱动机构连接，纵向驱动机构为伸缩气缸，伸缩气缸的活塞杆与纵向滑块固定连接。

本发明的有益效果在于：本发明通过两个相对设置的夹具单元实现了对装配工件的夹紧定位，其结构简单，自动化程度高，能够从多个维度进行调整定位，更加便捷、高效。

附图说明：

图1为本发明的结构示意图；

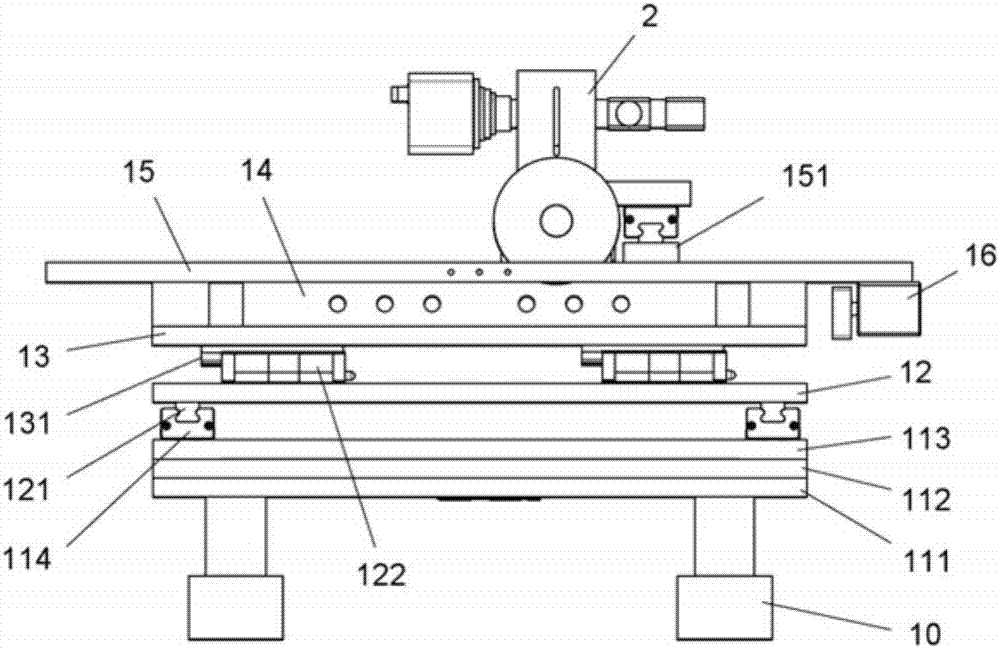

图2为夹具单元的结构示意图；

图3为夹具副的结构示意图。

具体实施方式：

为了使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做出详细的说明。

如图1-3所示，一种装配治具，其包括两个相对设置的夹具单元1，两个夹具单元1的结构相同，均包括四个立柱10，立柱10上部固定有玻璃基座111，玻璃基座111上方固定有上基板112，上基板112上部固定有纵向滑槽固定板113；纵向滑槽固定板113上部设置有纵向滑槽114，纵向滑槽114内滑动设置有纵向滑块121，纵向滑块121上固定连接有下部支撑板12，下部支撑板12上设置有横向滑槽122，横向滑槽122内滑动设置有横向滑块131，横向滑块131上部固定有中间支撑板13，中间支撑板13的四个上部边缘固定有支撑框14，支撑框14上部固定有上部支撑板15，上部支撑板15为空心结构，其上部固定有连接板151，连接板151上设置有宽度调节滑轨152，夹具副2滑动设置在宽度调节滑轨152上；夹具副2包括两个结构相同的夹具组件，夹具组件包括固定在连接板151端部的旋转电机座20，旋转电机座20上部固定有旋转电机21，旋转电机21的输出轴上固定连接有丝杠211，丝杠211上部连接有螺纹件22，螺纹件22的上部固定有侧面板，侧面板与滑动板23固定连接，滑动板23下部设置有调节滑块231，调节滑块231滑动设置在宽度调节滑轨152上；侧面板上还设置有垂直板221，垂直板221上开设有安装孔222，安装孔222内固定有伸缩驱动气缸25，伸缩驱动气缸25的活塞杆前端固定连接有定位块24。

上部支撑板15下部设置有距离传感器16，距离传感器16用于检测两个夹具单元1之间的定位距离。

玻璃基座111、上基板112和纵向滑槽固定板113尺寸完全相同，均为方形板状结构。

立柱10下部设置有缓冲地脚，缓冲地脚可拆卸的与立柱10连接。

横向滑块131与横向驱动机构连接，横向驱动机构为伸缩气缸，伸缩气缸的活塞杆与横向滑块131固定连接。

纵向滑块121与纵向驱动机构连接，纵向驱动机构为伸缩气缸，伸缩气缸的活塞杆与纵向滑块121固定连接。

工作过程：两个夹具单元相对设置，夹具单元上设置有横向滑块、纵向滑块，两者可以实现夹具副的横向移动和纵向移动，同时，夹具副中的夹具组件在丝杠的带动下能够进行宽度调节，以便于根据工件的实际尺寸进行精确定位；伸缩驱动气缸也能够在一定范围内对定位块进行伸缩调节。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。

技术特征：

技术总结
本发明公开了一种装配治具，其包括两个相对设置的夹具单元，两个夹具单元的结构相同，均包括四个立柱，立柱上部固定有玻璃基座，玻璃基座上方固定有上基板，上基板上部固定有纵向滑槽固定板；纵向滑槽固定板上部设置有纵向滑槽，纵向滑槽内滑动设置有纵向滑块，纵向滑块上固定连接有下部支撑板，下部支撑板上设置有横向滑槽，横向滑槽内滑动设置有横向滑块，横向滑块上部固定有中间支撑板，中间支撑板的四个上部边缘固定有支撑框。本发明通过两个相对设置的夹具单元实现了对装配工件的夹紧定位，其结构简单，自动化程度高，能够从多个维度进行调整定位，更加便捷、高效。

技术研发人员：高扬
受保护的技术使用者：东莞市秦智工业设计有限公司
技术研发日：2017.02.27
技术公布日：2017.07.14
