一种包装用纸的磨浆装置的制作方法

本发明涉及造纸技术领域，具体涉及一种包装用纸的磨浆装置。

背景技术：

纸是用以书写、印刷、绘画或包装等的片状纤维制品。在造纸时，首先需要将树木和草切碎，然后再闷在一个大锅里面蒸煮至烂，接着把蒸好了的液体(专业上叫纸浆)从锅里面放出来，再使纸浆流过专门的设备被纸浆中的纤维磨得更烂，然后漂白。到这里的工作，专业上称为“制浆”。纸浆的好坏也决定了包装用纸的质量，通过纸浆加工成纸张，并通过生产线加工最终形成包装盒。现有的磨浆设备效果较差，还需要多次过滤才能被使用。

技术实现要素：

本发明的目的在于提供一种包装用纸的磨浆装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种包装用纸的磨浆装置，包括底座，底座上设有磨浆装置，所述底座左部固定设有支撑柱，磨浆装置通过连接架与支撑柱固定连接；所述支撑柱顶部固定设有悬臂梁，悬臂梁内设有动力装置，所述磨浆装置包括磨浆壳体，磨浆壳体由上套筒、过渡套筒和下套筒组成，过渡套筒呈上大下小的圆台状，上套筒和下套筒通过过渡套筒相连接，磨浆壳体内部设有转轴，转轴顶端与动力装置相连接，转轴下部固定设有磨浆体，磨浆体呈上大下小的圆台状，磨浆体外侧壁上固定设有若干第一粉碎体，过渡套筒内侧壁上固定设有若干第二粉碎体，第一粉碎体和第二粉碎体交错设置；所述下套筒顶部固定设有拦截滤网，拦截滤网呈圆弧状；所述转轴内部为中空，转轴内部布置有管道，管道一端与固定设置在上套筒外侧壁上的泵体相连接，泵体的另一端还连接有管道，管道另一端延伸至磨浆壳体内部。

作为本发明进一步的方案：所述第一粉碎体和第二粉碎体均呈三棱锥状。

作为本发明再进一步的方案：所述动力装置包括两个带轮、皮带和电机，两个带轮通过皮带相连接，其中一个带轮与转轴固定连接，另一个带轮由电机驱动，所述转轴穿过悬梁臂延伸至悬梁臂上方。

本发明的有益效果是对纸浆进行磨浆处理，制备效果好。本发明结构设计合理、使用方便和制纸效率高，有效提高了制纸效率，降低了企业生产成本和节约了企业的劳动力支出，具有广泛的推广应用价值。

附图说明

图1为本发明的结构示意图；

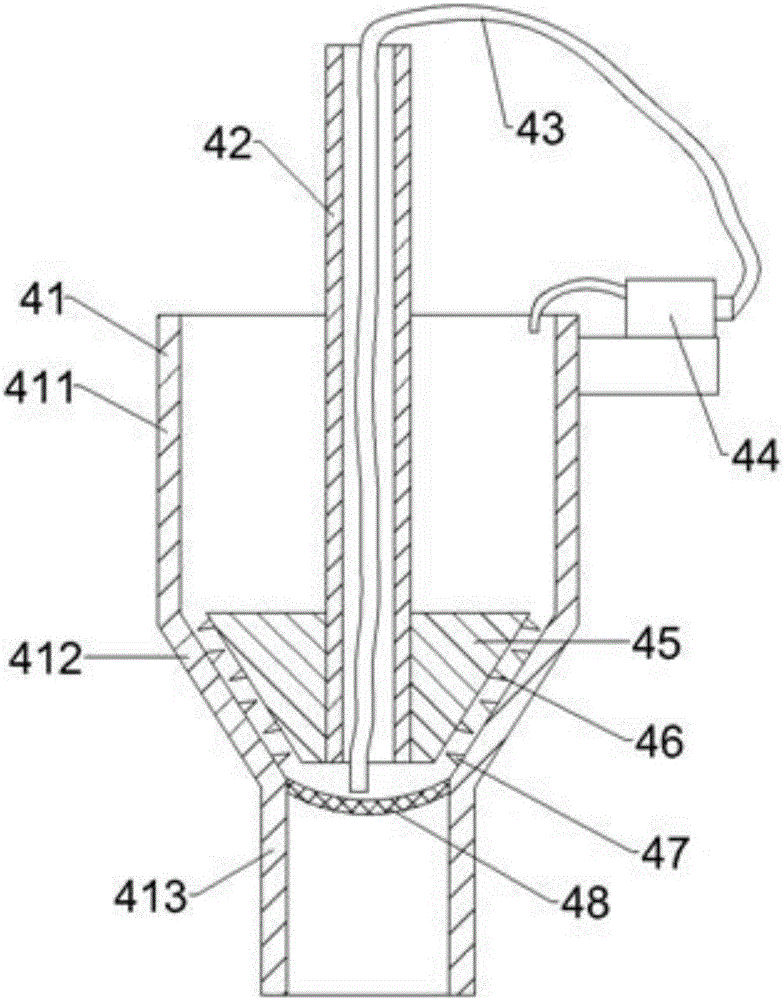

图2为本发明磨浆装置的结构示意图；

图3为本发明动力装置的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-图3，本发明实施例中，一种包装用纸的磨浆装置，包括底座1，底座1上设有磨浆装置4，所述底座1左部固定设有支撑柱2，磨浆装置4通过连接架3与支撑柱2固定连接；所述支撑柱2顶部固定设有悬臂梁6，悬臂梁6内设有动力装置5，所述磨浆装置4包括磨浆壳体41，磨浆壳体41由上套筒411、过渡套筒412和下套筒413组成，过渡套筒412呈上大下小的圆台状，上套筒411和下套筒413通过过渡套筒412相连接，磨浆壳体41内部设有转轴42，转轴42顶端与动力装置5相连接，转轴42下部固定设有磨浆体45，磨浆体45呈上大下小的圆台状，磨浆体45外侧壁上固定设有若干第一粉碎体46，过渡套筒412内侧壁上固定设有若干第二粉碎体47，第一粉碎体46和第二粉碎体47交错设置，待磨的纸浆加入到磨浆壳体41内，随后纸浆下落，转轴42转动，磨浆体45上的第一粉碎体46转动，与第二粉碎体47相配合对纸浆进行精细的粉碎处理；

所述下套筒413顶部固定设有拦截滤网48，拦截滤网48呈圆弧状；所述转轴42内部为中空，转轴42内部布置有管道43，管道43一端与固定设置在上套筒411外侧壁上的泵体44相连接，泵体44的另一端还连接有管道43，管道43另一端延伸至磨浆壳体41内部，拦截滤网48对粉碎后的拦截进行筛选，满足要求的通过拦截滤网48，不满足要求的大颗粒纸浆停留在拦截滤网48上，启动泵体44，泵体44通过管道43将大颗粒纸浆抽出，再次进入到磨浆体45上方，然后再进行磨浆处理，直至全部满足要求。

所述第一粉碎体46和第二粉碎体47均呈三棱锥状。

所述动力装置5包括两个带轮、皮带和电机，两个带轮通过皮带相连接，其中一个带轮与转轴固定连接，另一个带轮由电机驱动，所述转轴穿过悬梁臂延伸至悬梁臂上方，电机53通过转轴驱动带轮51转动，带轮51通过皮带52带动另外一个带轮51转动，从而带动转轴42转动；悬臂梁6的侧壁上固定嵌设有轴承，转轴42穿过轴承，且与轴承内圈固定连接。

本发明的工作原理是：待磨的纸浆加入到磨浆壳体41内，随后纸浆下落，电机53通过转轴驱动带轮51转动，带轮51通过皮带52带动另外一个带轮51转动，从而带动转轴42转动，磨浆体45上的第一粉碎体46转动，与第二粉碎体47相配合对纸浆进行精细的粉碎处理；拦截滤网48对粉碎后的拦截进行筛选，满足要求的通过拦截滤网48，不满足要求的大颗粒纸浆停留在拦截滤网48上，启动泵体44，泵体44通过管道43将大颗粒纸浆抽出，再次进入到磨浆体45上方，然后再进行磨浆处理，直至全部满足要求。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
