一种造纸用打浆机的制作方法

本实用新型涉及造纸设备领域，特别涉及一种造纸用打浆机。

背景技术：

打浆机是将原木片进行进一步粉碎，形成木浆用于造纸的机械，由于用于清洁纸的制造，纸质要求较高，因此在打浆后还要对木浆进行过滤，一般过滤还要配备过滤用的过滤器，这就提高了生产的投入成本。此外还要讲木浆转入过滤器中，延长了造纸的加工时间，使得造纸的生产效率变低。

技术实现要素：

本实用新型所要解决的技术问题是提供一种通过配备连接的过滤设备，将打浆与滤浆一机完成，提高了造纸的生产效率的造纸用打浆机，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种造纸用打浆机，包括进料口、打浆刀、打浆机箱、电机、机架、连接管、滤浆机和出料管，进料口设置在打浆机箱的顶部，打浆刀设置在打浆机箱的内部，所述打浆刀包括转轴、刀架、刀片和螺栓，转轴连接设置在电机上，位于打浆机箱的内部，刀片设置在刀架上，刀架嵌套在转轴上，通过螺栓固定，打浆机箱设置在机架上部，电机设置在机架下部，打浆刀连接电机，滤浆机设置在机架的右侧，打浆机箱与滤浆机通过连接管连接，所述连接管上设置有阀门，出料管设置在滤浆机的底部。

优选的，所述滤浆机的顶部低于打浆机箱的底部。

优选的，所述机架的底部设置有缓震垫。

优选的，所述滤浆机，包括进料口、布料板、滤芯、排气口和机体，进料口设置在机体的顶端，连接连接管，布料板设置在机体的内部，位于滤芯的上方，滤芯设置在机体的内部，排气口设置在机体的右侧的顶部。

优选的，所述滤芯，包括花板、滤管和毡套，花板设置在滤管的上下两侧，将滤管夹在中间，毡套嵌套在滤管的外部。

采用以上技术方案的有益效果是：本实用新型结构的造纸用打浆机，通过配备连接的过滤设备，将打浆与滤浆一机完成，提高了造纸的生产效率，所述滤浆机的顶部低于打浆机箱的底部，这样连接管会倾斜一定的角度，便于快速走料，所述机架的底部设置有缓震垫，由于本实用新型的打浆机结构中存在电机，为了防止电机工作出现剧烈的晃动，因此增设了缓震垫减轻这种晃动，所述滤浆机，包括进料口、布料板、滤芯、排气口和机体，进料口设置在机体的顶端，连接连接管，布料板设置在机体的内部，位于滤芯的上方，滤芯设置在机体的内部，排气口设置在机体的右侧的顶部，通过该结构即可达到对木浆的过滤，以保证制造出的清洁纸的品质，所述滤芯，包括花板、滤管和毡套，花板设置在滤管的上下两侧，将滤管夹在中间，毡套嵌套在滤管的外部，通过该结构能够防止木浆从滤管的缝隙中流走，保证了过滤的效果。

附图说明

图1是本实用新型的结构示意图；

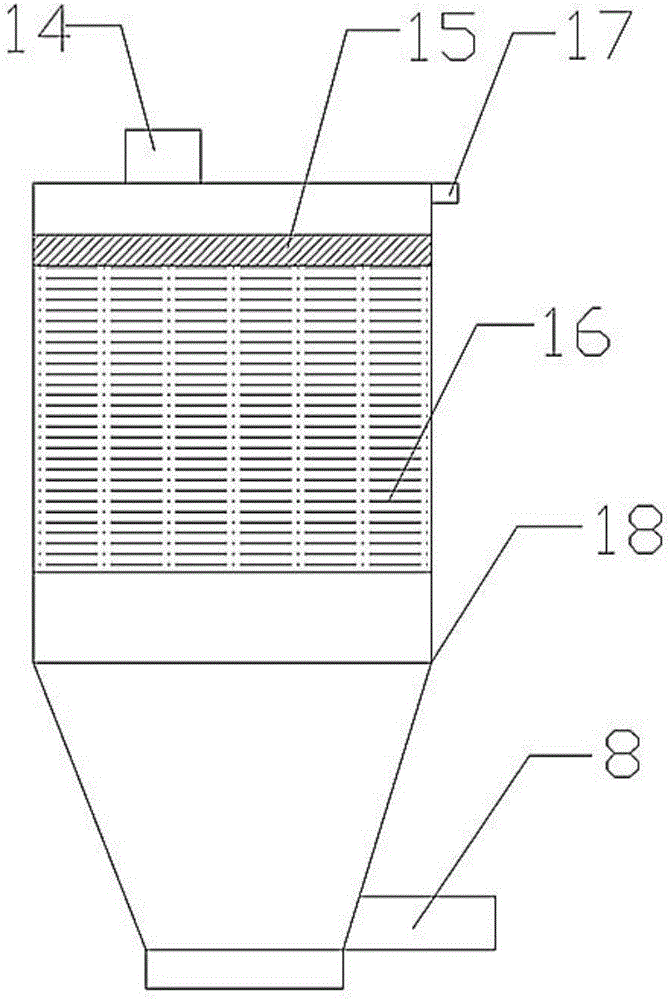

图2是图1所示滤浆机的结构示意图；

图3是图2所示滤芯的结构示意图。

其中，1——进料口，2——打浆刀，3——打浆机箱，4——电机，5——机架，6——连接管，7——滤浆机，8——出料管，9——转轴，10——刀架，11——刀片，12——螺栓，13——阀门，14——进料口，15——布料板，16——滤芯，17——排气口，18——机体，19——花板，20——滤管，21——毡套，22——缓震垫。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1、图2和图3出示本实用新型的具体实施方式：一种造纸用打浆机，包括进料口1、打浆刀2、打浆机箱3、电机4、机架5、连接管6、滤浆机7和出料管8，进料口1设置在打浆机箱3的顶部，打浆刀2设置在打浆机箱3的内部，所述打浆刀2包括转轴9、刀架10、刀片11和螺栓12，转轴9连接设置在电机4上，位于打浆机箱3的内部，刀片11设置在刀架10上，刀架10嵌套在转轴9上，通过螺栓12固定，打浆机箱3设置在机架5上部，电机4设置在机架5下部，打浆刀2连接电机4，滤浆机7设置在机架5的右侧，打浆机箱3与滤浆机7通过连接管6连接，所述连接管6上设置有阀门13，出料管8设置在滤浆机7的底部。

结合图2所示滤浆机7，包括进料口14、布料板15、滤芯16、排气口17和机体18，进料口14设置在机体18的顶端，连接连接管6，布料板15设置在机体18的内部，位于滤芯16的上方，滤芯16设置在机体18的内部，排气口17设置在机体18的右侧的顶部。

结合图3所示滤芯16，包括花板19、滤管20和毡套21，花板19设置在滤管20的上下两侧，将滤管20夹在中间，毡套21嵌套在滤管20的外部。

采用以上技术方案的有益效果是：本实用新型结构的造纸用打浆机，通过配备连接的过滤设备，将打浆与滤浆一机完成，提高了造纸的生产效率，所述滤浆机的顶部低于打浆机箱的底部，这样连接管会倾斜一定的角度，便于快速走料，所述机架的底部设置有缓震垫，由于本实用新型的打浆机结构中存在电机，为了防止电机工作出现剧烈的晃动，因此增设了缓震垫减轻这种晃动，所述滤浆机，包括进料口、布料板、滤芯、排气口和机体，进料口设置在机体的顶端，连接连接管，布料板设置在机体的内部，位于滤芯的上方，滤芯设置在机体的内部，排气口设置在机体的右侧的顶部，通过该结构即可达到对木浆的过滤，以保证制造出的清洁纸的品质，所述滤芯，包括花板、滤管和毡套，花板设置在滤管的上下两侧，将滤管夹在中间，毡套嵌套在滤管的外部，通过该结构能够防止木浆从滤管的缝隙中流走，保证了过滤的效果。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
