用于夹紧版辊连接机构的双层卡盘及包含其的电雕机的制作方法

本实用新型涉及用于夹紧版辊连接机构的双层卡盘及包含其的电雕机，尤其涉及可加工小尺寸版辊的电雕机。

背景技术：

现有的电雕机其尾座支撑的三爪卡盘的传动轴是实心的，只能加工圆周0.3至1.1米、重量0.8吨内、版总长3米内，轴长0.2米的版辊。设计一种能够加工小尺寸的版辊的电雕机是目前急需解决的问题。

技术实现要素：

本实用新型主要解决的技术问题在于，提供一种保证使用版辊连接机构后仍能保持对中的夹紧版辊连接机构的双层卡盘以及包含其的电雕机。

本实用新型解决其技术问题所采用的技术方案是：用于夹紧版辊连接机构的双层卡盘，用于夹紧版辊连接机构，卡盘为四爪卡盘，所述四爪卡盘为双层结构，内层的四块卡爪用来夹紧插入的版辊连接机构，外层的四块卡爪用来夹紧插入的版辊；所述内层的四块卡爪的靠近外层卡爪的每个侧面上设有凸起部，所述外层的四块卡爪的靠近内层卡爪的每个侧面上设有凹陷部；所述凹陷部的宽度与凸起部的最大尺寸匹配，所述凹陷部的长度大于凸起部的最大尺寸。通过这样的设置保证了在加装版辊连接机构后仍能保证对中，不会出现版辊转动时的径向跳动。先将四爪卡盘的内层的四块卡爪拉出（由于凸起部和凹陷部的设置，在拉动内层的四块卡爪时外层的四块卡爪也被拉动，但拉动外层的四块卡爪时内层的四块卡爪则保持不动，且凸起部靠近或几乎紧靠在凹陷部的远离轴心的侧壁），然后将版辊连接机构插入至卡盘的传动轴或将传动轴插入版辊连接机构的中空部分，再拉动外层的四块卡爪后夹紧小尺寸版辊的外端伸出的轴。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，版辊连接机构包括整体呈圆柱筒形的连接机构本体，所述连接机构本体中部实心，连接机构本体两端至少一端中空，中空部分形成的凹陷的形状与插入其内的版辊或卡盘的传动轴相匹配。根据电雕机的卡盘的传动轴是实心还是空心将连接机构本体分别设置为两端中空或一端中空，以适应不同结构传动轴的电雕机。当然，针对空心轴的情况，也可以使用两端中空的连接机构本体，根据传动轴和连接机构本体的尺寸情况决定是传动轴插入连接机构本体的中空部分还是连接结构本体的一端插入中空的传动轴内，可灵活选择。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，连接机构本体两端均中空，一端中空部分形成的凹陷的形状与插入其内的版辊相匹配，另一端的中空部分形成的凹陷的形状与插入其内的卡盘的传动轴相匹配。这样的设置可以让连接机构分别与卡盘的传动轴和版辊套接连接，这样小尺寸的版辊也能在原先的电雕机上加工。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，中空部分形成的凹陷的形状为外大内小的锥台状。这样的设置是为了加强版辊连接机构的夹紧力，使得连接更牢固可靠。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，中空部分由硬弹性材料贴合在连接机构本体的内壁上形成。这样的设置使得插入的传动轴或版辊的轴被紧紧地夹住，进一步版辊连接机构的夹紧力，使得连接更牢固可靠。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，硬弹性材料为软橡胶。这样的设置不仅能够加强版辊连接机构的夹紧力，还能提高中空锥台的使用寿命。

一种电雕机，包括基座、安装在所述基座上用于夹持版辊的主动夹持座和从动夹持座，所述主动夹持座包括固定在所述基座上的平衡底座、转动连接在所述平衡底座上的主动轴、用于驱动所述主动轴转动的驱动部，还包括双层卡盘，所述双层卡盘固定连接在所述主动轴端部，所述从动夹持座包括平衡底座、转动连接在所述的平衡底座上的从动轴、固定连接在所述从动轴端部的双层卡盘，所述主动轴和从动轴、主动卡盘以及从动卡盘的轴线共线，所述主动轴和所述从动轴为空心轴，还包含版辊连接机构，所述版辊连接机构一端插入空心轴内，另一端中空容许版辊插入。这样可以在原先的采用四爪卡盘的电雕机的基础上加装一个本版辊连接机构，不仅可以加工大尺寸的版辊，更能加工小尺寸的版辊，扩大了电雕机的加工范围，并且技改容易，技改成本也低。配合双层卡盘的设置，保证了在添加版辊连接机构后仍能完美对中，不用担心径向跳动的问题。

一种电雕机，包括基座、安装在所述基座上用于夹持版辊的主动夹持座和从动夹持座，所述主动夹持座包括固定在所述基座上的平衡底座、转动连接在所述平衡底座上的主动轴、用于驱动所述主动轴转动的驱动部，还包括双层卡盘，所述双层卡盘固定连接在所述主动轴端部，所述从动夹持座包括平衡底座、转动连接在所述的平衡底座上的从动轴、固定连接在所述从动轴端部的双层卡盘，所述主动轴和从动轴、主动卡盘以及从动卡盘的轴线共线，所述主动轴和所述从动轴为实心轴，还包含版辊连接机构，所述版辊连接机构两端均中空，一端容许实心轴插入，另一端容许版辊插入。这种则是针对那种实心传动轴的电雕机的技改方案，使得其也能加工小尺寸版辊且完美对中。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，凸起部为长方体形凸块，所述凹陷部为长方体形凹槽。

作为本实用新型用于夹紧版辊连接机构的双层卡盘的进一步改进，凸起部为圆柱形凸起，所述凹陷部的纵截面的形状为平键形。可以采用多种凸起部和凹陷部的形式，但要符合凹陷部的长度比较长，这样在拉动外层卡爪时不会拉动内层的卡爪，而在拉动内层卡爪时外层卡爪跟着拉动，保证了夹紧的先后顺序，这样才能保证很好地对中，且后续版辊轴的夹紧也不会影响前面版辊连接机构夹紧后的对中情况。

本实用新型能够应用在不同类型的电雕机上，实现能加工大尺寸及小尺寸的版辊，且通过加装本版辊连接机构的方式技改容易、成本低；通过两层四爪卡盘的设置能够保证对中性，不用担心在加工时出现径向跳动。

附图说明

图1为包含本实用新型版辊连接机构的电雕机的实施例一的结构示意图；

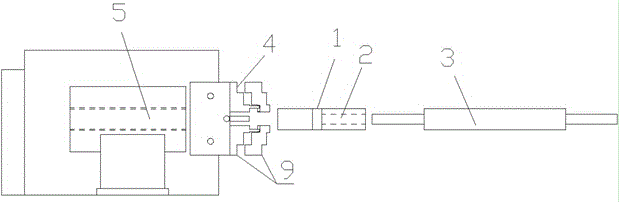

图2为图1左半部分的分解示意图；

图3为图2中卡盘的放大示意图；

图4为包含本实用新型版辊连接机构的电雕机的实施例二的结构示意图；

图5为图4左半部分的分解示意图。

图中：1、连接机构本体 2、凹陷 3、版辊 4、卡盘 5、传动轴 6、基座 7、平衡底座 5-1、主动轴 8、驱动部 5-2、从动轴 9、卡爪 10、凸起部 11、凹陷部。

具体实施方式

为了对本实用新型的技术特征、目的以及效果有更加清楚地了解，现对照附图详细说明本实用新型的具体实施方式。

实施例一：

如图1至图3所示， 一种电雕机，包括基座6、安装在所述基座6上用于夹持版辊3的主动夹持座和从动夹持座，所述主动夹持座包括固定在所述基座6上的平衡底座7、转动连接在所述平衡底座7上的主动轴5-1、用于驱动所述主动轴5-1转动的驱动部8、固定连接在所述主动轴5-1端部的四爪卡盘4，所述从动夹持座包括平衡底座7、转动连接在所述的平衡底座7上的从动轴5-2、固定连接在所述从动轴5-2端部的四爪卡盘4，所述主动轴5-1和从动轴5-2、主动卡盘4以及从动卡盘4的轴线共线，所述主动轴5-1和所述从动轴5-2为空心轴，还包含版辊连接机构，所述版辊连接机构一端插入空心轴内，另一端中空容许版辊3插入。版辊连接机构包括整体呈圆柱筒形的连接机构本体1，所述连接机构本体1中部实心，连接机构本体1一端中空，中空部分形成的凹陷2的形状与插入其内的版辊3或卡盘4的传动轴5相匹配。四爪卡盘4为双层结构，内层的四块卡爪9用来夹紧首先插入的版辊连接机构，外层的四块卡爪9用来夹紧后插入的版辊3。内层的四块卡爪9的靠近外层卡爪9的每个侧面上设有凸起部10，所述外层的四块卡爪9的靠近内层卡爪9的每个侧面上设有凹陷部11；所述凹陷部11的宽度与凸起部10的最大尺寸匹配，所述凹陷部11的长度大于凸起部10的最大尺寸。 中空部分形成的凹陷2的形状具体为外大内小的锥台状。中空部分由硬弹性材料贴合在连接机构本体1的内壁上形成。 硬弹性材料为软橡胶。凸起部10为长方体形凸块，所述凹陷部11为长方体形凹槽。

实施例二：

与实施例一唯一的不同在于，如图4、图5所示，主动轴5-1和所述从动轴5-2为实心轴；版辊连接机构两端均中空，一端容许实心轴插入，另一端容许版辊3插入。连接机构本体1两端均中空，一端中空部分形成的凹陷2的形状与插入其内的版辊3相匹配，另一端的中空部分形成的凹陷2的形状与插入其内的卡盘4的传动轴5相匹配。凸起部10为圆柱形凸起，所述凹陷部11的纵截面的形状为平键形。

以上内容是结合具体的优选技术方案对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
