一种分离式多杆件组合演示装置的制作方法

本发明涉及一种演示装置，主要涉及一种分离式多杆件组合演示装置。

背景技术：
：

目前很有很演示装置用于演示杆件或者连杆的演示装置，但是多用于演示基本的机械原理，例如CN201420448364.1提出一种演示装置，可以演示出双曲柄、双摇杆、多杆等机构，可以绘出连杆机构上不同点的运动轨迹等功能，功能相对来说单一，缺乏艺术感和美感。

技术实现要素：
：

本发明目的就是为了弥补已有技术的缺陷，提供一种分离式多杆件组合演示装置。

本发明是通过以下技术方案实现的：

一种分离式多杆件组合演示装置，包括台体，其特征在于：所述台体上安装有至少两个多杆单元，且每一个多杆单元包括至少两个独立杆件，所述独立杆件分别具有一个旋转中心，所述独立杆件绕其旋转中心转动的动力分别由其对应的驱动装置驱动。

所述的每一个多杆单元中的所有的独立杆件的旋转中心位置重合。

所述的多杆单元被按照一定的位置关系均匀的布置在台体上，其位置关系位至少能保证每一个多杆单元的独立杆件在旋转过程中能和其周围的多杆单元的独立杆件的接近或者部分的重叠，并且不会发生碰撞。

所述的多杆单元在台体上的位置关系为线性整列、圆周整列或其他呈规律性的位置关系。

所述的独立杆件形状为一字型杆件、U字型杆件、Z字形或三角形形状。

所述的驱动装置的运行由控制器驱动，所述控制器和每一个独立杆件的驱动装置电连接，其控制驱动装置驱动独立杆件按照指定的命令旋转一定的角度。

所述的驱动装置包括有驱动轴和电动机，所述驱动轴的一端连接于多杆单元的独立杆件，所述驱动轴的另一端分别安装有驱动带轮，所述驱动带轮与其对应的电动机之间通过驱动皮带传动连接。

所述的多杆单元中的各个独立杆件的驱动轴从内到外依次套装。

所述的独立杆件的表面可以设计成不同的颜色。

所述的独立杆件可以被设计成可以发光的或者可以反射光线的。

通过简单的多杆单元组合，并按照一定的位置布局成型，同时通过每一个杆件对应一个驱动机构，在驱动机构的驱动下，每一个杆件可以具有不同旋转位置状态，通过运动过程中一系列的折叠、交差、重叠和链接等变换形成多个造型。且每一个造型之间的切换过程清晰可见，可以演示线条和图形的转换过程。该装置具有丰富的功能，可以展示出多种造型，也可以展示出各种造型的之间的变化过程，具有很强的演示震撼效果，给人以深刻的影响，同时又具有很强的艺术效果和美感。

本发明的优点是：

本发明结构设计合理，具有丰富的功能，可以展示出多种造型，也可以展示出各种造型的之间的变化过程，具有很强的演示震撼效果，给人以深刻的影响，同时又具有很强的艺术效果和美感。

附图说明：

图1为本发明实施例一的正面视图。

图2为实施例一的多杆单元剖视图。

图3为具体实施例二的第一种造型的结构示意图。

图4为具体实施例二的第二种造型的结构示意图。

图5为具体实施例二的第三种造型的结构示意图。

图6为实施例二中的第一种造型变换过程中四种中间状态的分解结构示意图。

图7为实施例三的三角形多杆单元结构示意图。

图8为实施例三中四组三角形多杆单元的一种造型结构示意图。

具体实施方式：

一种分离式多杆件组合演示装置，包括台体，其特征在于：所述台体上安装有至少两个多杆单元，且每一个多杆单元包括至少两个独立杆件，所述独立杆件分别具有一个旋转中心，所述独立杆件绕其旋转中心转动的动力分别由其对应的驱动装置驱动。

所述的每一个多杆单元中的所有的独立杆件的旋转中心位置重合。

所述的多杆单元被按照一定的位置关系均匀的布置在台体上，其位置关系位至少能保证每一个多杆单元的独立杆件在旋转过程中能和其周围的多杆单元的独立杆件的接近或者部分的重叠，并且不会发生碰撞。

所述的多杆单元在台体上的位置关系为线性整列、圆周整列或其他呈规律性的位置关系。

所述的独立杆件形状为一字型杆件、U字型杆件、Z字形或三角形形状。

所述的驱动装置的运行由控制器驱动，所述控制器和每一个独立杆件的驱动装置电连接，其控制驱动装置驱动独立杆件按照指定的命令旋转一定的角度。

所述的驱动装置包括有驱动轴和电动机，所述驱动轴的一端连接于多杆单元的独立杆件，所述驱动轴的另一端分别安装有驱动带轮，所述驱动带轮与其对应的电动机之间通过驱动皮带传动连接。

所述的多杆单元中的各个独立杆件的驱动轴从内到外依次套装。

所述的独立杆件的表面可以设计成不同的颜色。

所述的独立杆件可以被设计成可以发光的或者可以反射光线的。

具体实施例一：

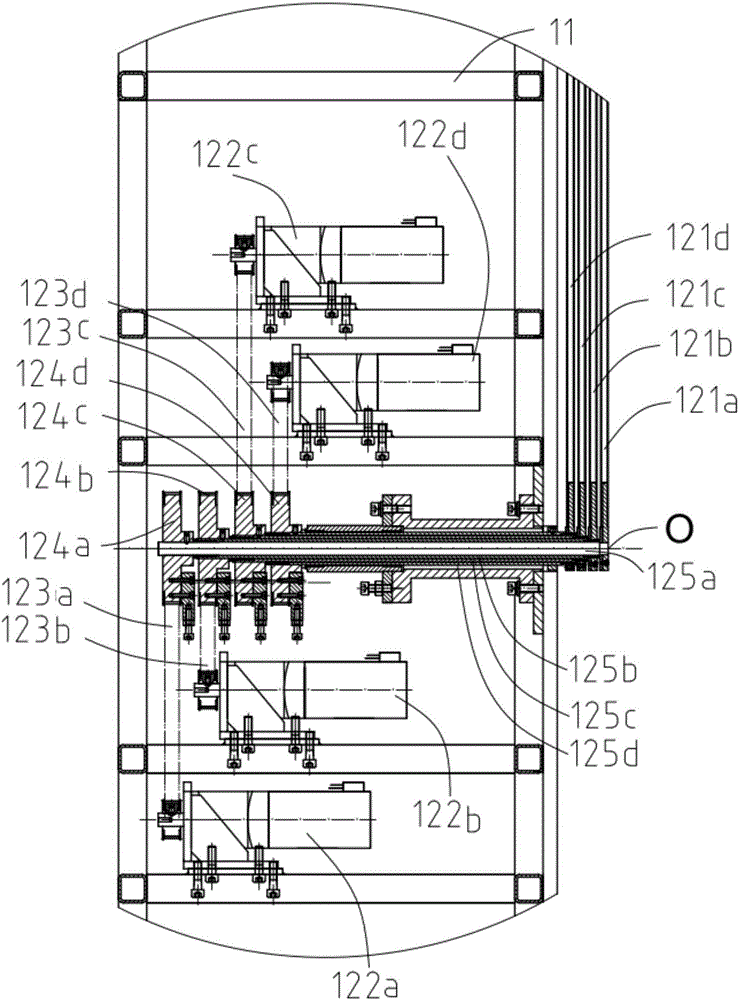

一种分离式多杆件组合演示装置1包括台体11和八个多杆单元12-1到12-8。八个多杆单元被设计为两行四列线性阵列的均匀布置在台体11上；且每个多杆单元分别具有旋转中心O1到O8,台体上还安装有控制器13，控制器13与多杆单元的驱动装置电性连接(如图1)。所述八个多杆单元12-1到12-8中的每个多杆单元中分别具有四个独立杆件，如12-1具有121a，121b，121c，121d四个独立杆件,且每个独立杆件都可以绕旋转中心O自由的独立旋转。如：独立杆件121a和驱动轴125a相连，驱动轴125a的一端安装有驱动带轮124a，驱动带轮124a旋转由其一侧的电机122a通过驱动皮带123a带动，从而带动独立连杆121a进行旋转。独立杆件121b和驱动轴125b相连，驱动轴125b的一端安装有驱动带轮124b，驱动带轮124b旋转由其一侧的电机122b通过驱动皮带123b带动，从而带动独立连杆121b进行旋转。独立杆件121c和驱动轴125c相连，驱动轴125c的一端安装有驱动带轮124c，驱动带轮124c旋转由其一侧的电机122c通过驱动皮带123c带动，从而带动独立连杆121c进行旋转。独立杆件121d和驱动轴125d相连，驱动轴125d的一端安装有驱动带轮124d，驱动带轮124d旋转由其一侧的电机122d通过驱动皮带123d带动，从而带动独立连杆121d进行旋转，所述的驱动轴125b、驱动轴125c、驱动轴125d均从内到外依次套装在驱动轴125a上。(如图2)。

具体实施例二：一种分离式多杆件组合演示装置，具有四个多杆单元按照正方形布置，且每个多杆单元具有四个独立杆件，第一个多杆单元的独立杆件为(121a-1、121b-1、121c-1、121d-1)；第二个多杆单元的独立杆件为(121a-2、121b-2、121c-2、121d-2)；第三个多杆单元的独立杆件为(121a-3、121b-3、121c-3、121d-3)；第四个多杆单元的独立杆件为(121a-4、121b-4、121c-4、121d-4)；且每个单元的四个独立杆件分别绕其旋转中心(O1、O2、O3、O4)旋转时，可以呈现出多种不同图案的造型。

如图3第一种造型，当四个独立杆件分别沿旋转中心O1、O2、O3、O4转动，使四组多杆单元呈对称结构，且多杆单元的本身的两最外侧的独立杆件呈直角结构(如如第一个多杆单元中的独立杆件：121a-1和121d-1)，中间两个独立杆件(121b-1、121c-1)位于直角内，且在直角范围内均布，其它三组也按照这种结构分布，四组多杆单元的所有独立杆件呈圆周分布。

此造型旋转过程可呈现出动态变换过程，图6给出其变换过程中的四种状态，首先每个独立杆件的四个独立杆件分别重合呈中间状态1，然后再通过旋转其中的一个独立杆件呈中间状态2，然后再旋转一个独立杆件呈中间状态3，最后旋转最后一个独立杆件呈中间状态4。

如图4第二种造型，当四个独立杆件分别沿旋转中心转动，使四组多杆单元呈对称结构，且多杆单元的本身中两独立杆件呈水平结构(如如第一个多杆单元中的独立杆件：121c-1和121d-1)，另外两个独立杆件(121b-1、121a-1)分别与其相邻的水平杆(121c-1和121d-1)呈一定角度，且对称设置，其它三组也按照这种结构分布，此时结构中位于同侧的多杆单元杆件中有两个重合(如：121d-1和121c-3和121d-2和121c-4)。

如图5第三种造型，当四个独立杆件分别沿旋转中心转动，使四组多杆单元呈对称结构，且多杆单元的本身中间的两独立杆件重合(如第一个多杆单元中的独立杆件：121a-1和121b-1)，另外两个独立杆件(121c-1、121d-1)分别与重合的独立杆件呈直角分布，且对称设置，其它三组也按照这种结构分布，此四组多杆单元结构中有八个独立杆件重合(如：121a-1和121b-1、121a-2和121b-2、121a-3和121b-3、121a-4和121b-4)。

具体实施例三：

将每组多杆单元的独立杆件设计成直角三角形，如图7中为一组多杆单元22中的两个直角三角形独立杆件221a和221b的结构，且独立杆件221a和221b可以绕中心O独立自由旋转。

如图8中：为四组多杆单元组成的造型，且每个多杆单元中均有两个直角三角形的独立杆件，如：第一个多杆单元的直角三角形独立杆件为221a-1、221b-1,第二个多杆单元的直角三角形独立杆件为221a-2、221b-2，第三个多杆单元的直角三角形独立杆件为221a-3、221b-3,第四个多杆单元的直角三角形独立杆件为221a-4、221b-4,且每个多杆单元中的两个直角三角形独立杆件的一个直角边重合，且四个多杆单元中其中一个直角三角形独立杆件的斜边在一起构成正方形。
