适用于模块化夜视仪使用的物镜模块的制作方法

本实用新型涉及夜视仪技术领域，特别涉及适用于模块化夜视仪使用的物镜模块。

背景技术：

夜视仪在夜间的观察中起着重要的作用。目前电子夜视产品的设计，普遍采用的结构是根据功能的需要，根据外观要求安排各组成元件位置。现有夜视仪的物镜，是将物镜与CCD板和滤光片分离安装在夜视仪机体上的。但是，上述技术方案将CCD板和滤光片于物镜分离安装夜视仪本体上存在物镜与滤光片和CCD板安装位置难以保证，制造精度要求高，生产制造成本高，同时还存在零部件互换性、通用性差等技术问题。

技术实现要素：

本实用新型要解决的技术问题是提供一种将物镜与滤光片和CCD板整体化、有效降低生产成本、提高物镜与滤光片和CCD板互换性、通用性的适用于模块化夜视仪使用的物镜模块。

为了解决上述技术问题，本实用新型的技术方案为：

适用于模块化夜视仪使用的物镜模块，包括物镜护盖、镜片组、物镜前压圈、物镜框、物镜连接座、物镜后压圈、滤光片安装座、滤光片、CCD板，所述镜片组分别安装的物镜框的前端与后端，所述物镜前压圈与前端镜片贴合并与物镜框连接固定，物镜后压圈与后端镜片贴合并与物镜框连接固定；所述物镜护盖与物镜框前端连接；所述物镜框的中部与物镜连接座连接；所述滤光片安装座与物镜连接座连接，并将物镜后压圈包含在滤光片安装座的腔体内；所述CCD板与滤光片连接，滤光片与滤光片安装座连接。

进一步地，所述物镜框通过螺纹连接与物镜连接座连接。

进一步地，所述物镜框的尾部还设置有限位机构，所述限位机构包括物镜框的尾部限位螺纹孔，以及与限位螺纹孔配合连接的限位螺栓。

进一步地，在物镜框上、紧靠物镜护盖还安装有装饰圈。

进一步地，在物镜连接座的大圆柱面上设置有连接螺纹。

进一步地，所述物镜后压圈为圆柱形壳体，在底部设置有通孔，在壳体内腔设置有内螺纹，物镜后压圈通过内腔设置的内螺纹与物镜框连接。

进一步地，滤光片安装座通过螺栓与物镜连接座的螺纹孔连接。

采用上述技术方案，由于使用了物镜护盖、镜片组、物镜前压圈、物镜框、物镜连接座、物镜后压圈、滤光片安装座、滤光片、CCD板等技术特征。使得本实用新型与现有技术相比较，本案通过使用物镜框、物镜连接座、滤光片安装座等将镜片组、物镜前压圈、物镜后压圈、滤光片、CCD板等整合为一个整体，有效解决降低了生产制造精度要求，降低了生产制造成本，提高了物镜与滤光片和CCD板的互换性和通用性，降低了夜视仪整机的维护保养成本。

附图说明

图1为本实用新型零部件爆炸图；

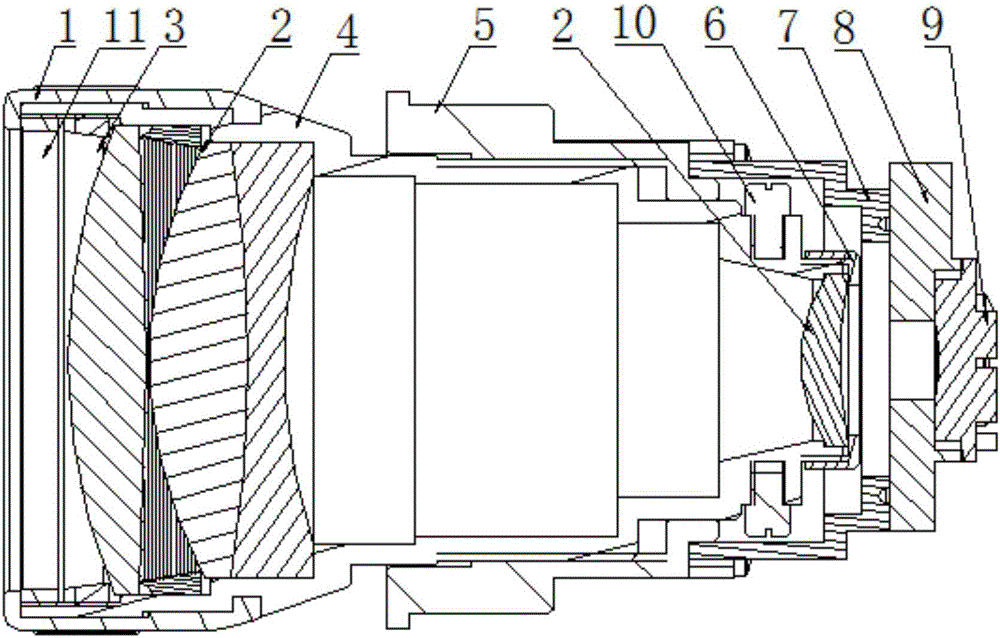

图2为本实用新型主视剖视示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

如附图1和附图2所示，适用于模块化夜视仪使用的物镜模块，包括物镜护盖1、镜片组2、物镜前压圈3、物镜框4、物镜连接座5、物镜后压圈6、滤光片安装座7、滤光片8、CCD板9，镜片组2分别安装的物镜框4的前端与后端，在物镜框4的前端使用物镜前压圈3与镜片组2镜片贴合连接，并与物镜框4通过螺纹连接固定。本案具体实施过程中物镜前压圈3上设置有外螺纹与物镜框4的内螺纹连接。在物镜框4的后端使用物镜后压圈6与镜片组2的镜片贴合连接，并与物镜框4通过螺纹连接固定。本案具体实施中物镜后压圈6为圆柱形壳体，在圆柱形壳体底部设置通孔，在壳体内腔设置内螺纹，物镜后压圈6通过内腔设置的内螺纹与物镜框连接。物镜框4的中部与物镜连接座5连接；将滤光片安装座7用螺栓与物镜连接座5连接固定，滤光片安装座7的腔体将物镜后压圈6包含在内；将滤光片8连接固定在滤光片安装座7上，再将CCD板9固定连接在滤光片8上，物镜护盖1与物镜框4的前端连接。

上述技术方案，使用物镜框4、物镜连接座5、滤光片安装座7等将镜片组2、物镜前压圈3、物镜后压圈6、滤光片8、CCD板9等整合为一个整体，有效解决现有技术中物镜组与滤光片和CCD板分离安装在夜视仪整机上要求加工精度高，生产制造成本高的技术问题。本实用新型采用上述技术方案使得生产制造更容易实施，有效降低了生产制造成本。同时提高了物镜与滤光片和CCD板的互换性和通用性，降低了夜视仪整机的维护保养成本。

更为具体地，物镜框4通过螺纹连接与物镜连接座5连接，物镜框4可以在物镜连接座5内进行焦距的调节。为了限制物镜框4旋转调节超过预定位置，在物镜框4的尾部还设置有限位机构，本案具体实施中，限位机构为在物镜框的尾部设置限位螺纹孔，并在将物镜框4与物镜连接座5连接后在限位螺纹孔上装配限位螺栓10。为了进一步提高物镜的美观性，在物镜框4的前端，紧靠物镜护盖1还安装有装饰圈11。在物镜连接座5的大圆柱面上设置连接螺纹，实现将整个物镜模块与夜视仪机体连接。

以上结合附图对本实用新型的实施方式作了详细说明，但本实用新型不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本实用新型原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本实用新型的保护范围内。
