一种快装式光分路器的制作方法

本发明涉及光纤通信技术领域，特别涉及一种快装式光分路器。

背景技术：

随着平面光波导器件的广泛使用，平面波导光分路器作为光纤到户网络的核心器件具有广泛的应用前景。平面波导光分路器主要由输入端光纤阵列、平面波导芯片和输出端光纤阵列等部件组成。目前市面上常见的平面波导光分路器，通常是利用胶水直接将输入端光纤阵列、平面波导芯片及输出端光纤阵列封装在一体式的分路器壳体内。然而，这种光分路器的缺陷在于：由于分路器壳体内缺少对输入端光纤阵列、平面波导芯片及输出端光纤阵列进行定位的定位结构，加之受一体式壳体安装空间及安装视野的限制，使得装配过程中难以精准安装，导致装配难度较大，产品报废率较高。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种快装式光分路器，其结构简单合理，通过采用分体式壳体，并设置相应定位结构，使得在装配过程中定位精准，有效降低了装配难度和产品报废率，提高了装配效率。

为实现上述目的，本发明采用以下技术方案。

一种快装式光分路器，包括分路器壳体、输入端光纤阵列、平面波导芯片及输出端光纤阵列，所述输入端光纤阵列包括输入端阵列基片、穿设于所述输入端阵列基片内的输入端光纤，所述输出端光纤阵列包括输出端阵列基片、穿设于所述输出端阵列基片内的输出端光纤，所述输入端阵列基片、所述输出端阵列基片均与所述平面波导芯片呈匹配设置；

还包括与所述分路器壳体两端配合连接的拧紧螺帽，所述分路器壳体包括第一壳体和第二壳体，所述第一壳体和所述第二壳体通过铰接件铰接，所述第一壳体、所述第二壳体的两端分别对应设有与所述拧紧螺帽配合的半圆柱形螺纹段；

所述第一壳体内侧面设有线槽，所述线槽贯通所述第一壳体的两端，所述拧紧螺帽的端部设有与所述线槽相适应的通孔，所述线槽中间部位从左至右依次形成有与所述输入端阵列基片宽度相匹配的第一基片安装区、与所述平面波导芯片宽度相匹配的芯片安装区、与所述输出端阵列基片宽度相匹配的第二基片安装区；

所述芯片安装区的侧壁上设有定位槽，所述平面波导芯片的相应侧壁上设置有与所述定位槽适配的定位凸耳；所述第一基片安装区由右向左呈缩口状设置，所述输入端阵列基片轴向限位于所述第一基片安装区的左端与所述平面波导芯片之间；所述第二基片安装区由左向右呈缩口状设置，所述输出端阵列基片轴向限位于所述第二基片安装区的右端与所述平面波导芯片之间；

所述平面波导芯片与所述芯片安装区的侧壁之间填充有封装胶水，所述平面波导芯片与所述输入端阵列基片的耦合面之间、所述平面波导芯片与所述输出端阵列基片的耦合面之间均填充有界面胶水。

进一步地，所述第一基片安装区、所述第二基片安装区相对于所述芯片安装区呈对称设置。

进一步地，所述第一壳体、所述第二壳体的外侧面由内至外均依次包覆有锡箔纸包覆层及金属层。

进一步地，所述线槽的两端均设置有弹性束紧片。

本发明的有益效果为：本发明提供的光分路器，通过设置由第一壳体和第二壳体铰接构成的分路器壳体，并在分路器壳体的两端设置拧紧螺帽，与现有一体式壳体相比，本发明在装配时只需将壳体打开即可，因而不会再受到安装视野的限制；通过在线槽的中部依次设置第一基片安装区、芯片安装区及第二基片安装区，安装时先装入平面波导芯片，利用定位凸耳与定位槽的配合作用，对平面波导芯片进行初定位，再分别装入输入端阵列基片和输出端阵列基片，利用第一安装区、第二安装区的缩口结构，并配合已安装的平面波导芯片，以此对输入端阵列基片和输出端阵列基片形成轴向定位，从而实现输入端光纤阵列、平面波导芯片及输出端光纤阵列的定位安装，最后关闭分路器壳体，并利用拧紧螺帽将第一壳体和第二壳体固定，进而便完成对本发明的快速装配；通过采用封装胶水和界面胶水，也进一步确保了本发明各元件安装的稳固性。

综上所述，本发明结构简单合理，装配方便、快捷，定位精准，有效降低了装配难度和产品报废率，提高了装配效率。

附图说明

图1是本发明的整体结构示意图。

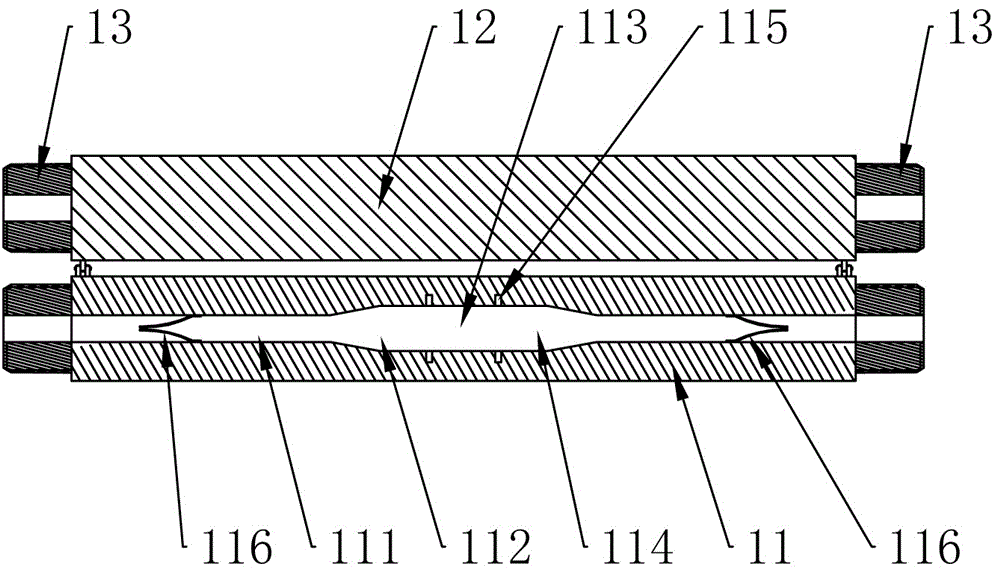

图2是本发明分路器壳体的结构示意图。

图1和图2中：11、第一壳体；12、第二壳体；13、半圆柱形螺纹段；111、线槽；112、第一基片安装区；113、芯片安装区；114、第二基片安装区；115、定位槽；116、弹性束紧片；21、输入端阵列基片；22、输入端光纤；3、平面波导芯片；31、定位凸耳；41、输出端阵列基片；42、输出端光纤；5、拧紧螺帽；51、通孔。

具体实施方式

下面结合附图对本发明作进一步的说明。

如图1和图2所示的一种快装式光分路器，包括分路器壳体、输入端光纤阵列、平面波导芯片3及输出端光纤阵列，输入端光纤阵列包括输入端阵列基片21、穿设于输入端阵列基片21内的输入端光纤22，输出端光纤阵列包括输出端阵列基片41、穿设于输出端阵列基片41内的输出端光纤42，输入端阵列基片21、输出端阵列基片41均与平面波导芯片3呈匹配设置。

本发明提供的光分路器还包括与分路器壳体两端配合连接的拧紧螺帽5，分路器壳体包括第一壳体11和第二壳体12，第一壳体11和第二壳体12通过铰接件铰接，第一壳体11、第二壳体12的两端分别对应设有与拧紧螺帽5配合的半圆柱形螺纹段13。

第一壳体11内侧面设有线槽111，线槽111贯通第一壳体11的两端，拧紧螺帽5的端部设有与线槽111相适应的通孔51，线槽111中间部位从左至右依次形成有与输入端阵列基片21宽度相匹配的第一基片安装区112、与平面波导芯片3宽度相匹配的芯片安装区113、与输出端阵列基片41宽度相匹配的第二基片安装区114。

芯片安装区113的侧壁上设有定位槽115，平面波导芯片3的相应侧壁上设置有与定位槽115适配的定位凸耳31；第一基片安装区112由右向左呈缩口状设置，输入端阵列基片21轴向限位于第一基片安装区112的左端与平面波导芯片3之间；第二基片安装区114由左向右呈缩口状设置，输出端阵列基片41轴向限位于第二基片安装区114的右端与平面波导芯片3之间。

平面波导芯片3与芯片安装区113的侧壁之间填充有封装胶水，平面波导芯片3与输入端阵列基片21的耦合面之间、平面波导芯片3与输出端阵列基片41的耦合面之间均填充有界面胶水。

本发明提供的光分路器，装配步骤为：第一步，将第一壳体11和第二壳体12打开；第二步，装入平面波导芯片3，利用定位凸耳31与定位槽115的配合作用，对平面波导芯片3进行初定位，再注入封装胶水；第三步，分别装入涂有界面胶水的输入端阵列基片21和输出端阵列基片41，利用第一安装区、第二安装区的缩口结构，并配合已安装的平面波导芯片3，以此对输入端阵列基片21和输出端阵列基片41形成轴向定位；第四步，将第一壳体11和第二壳体12盖合，并利用拧紧螺帽5将第一壳体11和第二壳体12固定，完成对本发明的快速装配。

第一基片安装区112、第二基片安装区114相对于芯片安装区113呈对称设置，通过设置上述结构，使得可以根据需要对调输入端光线阵列和输出端光线阵列的位置，当然，如若需要进行位置对调，那么在实际装配时，平面波导芯片3的方向也应该作相应调换。

第一壳体11、第二壳体12的外侧面由内至外均依次包覆有锡箔纸包覆层及金属层（图中未示出），通过设置锡箔纸包覆层和金属层，有效起到了屏蔽外部信号的作用，使得本发明的抗干扰性能更好。

线槽111的两端均设置有弹性束紧片116，弹性束紧片116的作用在于对输入端光纤22、输出端光纤42进行束紧，从而提高输入端光纤22和输出端光纤42的位置度。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
