转向头、连接头、转向装置及其移动照明设备的制作方法

本实用新型涉及一种转向头、连接头、转向装置及其移动照明设备。

背景技术：

可折叠移动装置已广泛应用于不可获得照明的区域中。然而现有的可折叠移动装置依然是不充分的，因其涉及运送到不令人满意的区域中进行提供照明，因为角度有限、地势起伏、电源匮乏、升降高度有限等局限原因，都成为取得良好照明需求的阻碍。

技术实现要素：

本实用新型要解决的技术问题是为了克服现有技术中的角度有限，电源匮乏，升降高度有限等缺陷，提供一种转向头、连接头、转向装置及其移动照明设备。

本实用新型是通过下述技术方案来解决上述技术问题：

一种转向头，其包括有：

一外壳；

一连接件，所述连接件的一端连接于所述外壳的外侧面，所述连接件的另一端转动连接于待转部；

所述外壳的顶部设有一开口向上的凹圈，所述凹圈的中部设有一中心孔，且所述凹圈与所述中心孔之间形成有一卡勾部，所述凹圈与所述外壳之间形成有一槽口向下的凹槽。

一种与如上所述的转向头相配合的连接头，所述连接头包括有一壳体，所述壳体可旋转地嵌设于所述凹槽，所述壳体的内部设有一凸圈、一紧固件，所述紧固件可拆卸地连接于所述凸圈的顶部，且所述紧固件与所述连接头之间形成有凹环，所述凸圈穿设于所述中心孔，所述卡勾部可旋转地嵌设于所述凹环。

一种转向装置，其包括有如上所述的转向头和如上所述的连接头。

较佳地，所述外壳的底部一端设有一方向向下的第一凸部，所述壳体的外侧面一端设有一第二凸部，所述第一凸部抵靠于所述第二凸部，所述壳体设有一过线孔，所述过线孔位于所述第二凸部的下方。

在本方案中，采用上述结构形式，使得线路可以通过过线孔，安装维修方便。

一种移动照明设备，其包括有如上所述的转向装置。

较佳地，所述移动照明设备包括至少一节升降杆，所述升降杆连接于所述连接头的下方，相邻所述升降杆之间设有一锁合装置。

在本方案中，采用上述结构形式，有效解决移动照明设备的高度问题，可依据现场工作条件将移动照明设备调整到适宜作业的高度位置，继而以锁合装置锁死即可稳定于适宜高度避免松动或下滑影响移动照明设备的使用效果。

较佳地，所述升降杆的内部穿设有弹性线，所述弹性线呈螺旋状。

在本方案中，采用上述结构形式，可随意拉长缩短，且不会发生缠绕现象。

较佳地，所述移动照明设备包括有至少一组电力设备，所述电力设备可拆卸地连接于所述升降杆的下方。

在本方案中，采用上述结构形式，在一组电力设备工作时间不能满足使用时，可自行更换电力设备。

较佳地，所述电力设备包括有一电池盒体、一密封元件、一电池组、一电池盖体，所述密封元件、所述电池组、所述电池盖体依次从下到上压设于所述电池盒体的内部，所述电池盒体的外侧面顶端设有若干个定位凸件。

在本方案中，采用上述结构形式，结构紧凑小巧，且方便装卸。

较佳地，所述移动照明设备包括有一端盖、一按钮盖、一开关电量指示灯，所述端盖套设且连接于所述升降杆，所述按钮盖连接于所述端盖的顶部，所述开关电量指示灯压设于所述端盖和所述按钮盖之间。

在本方案中，采用上述结构形式，移动照明设备自身的电量随时观察，随时提醒，避免因电量不足造成的使用不便或者无法使用。

较佳地，所述移动照明设备包括若干个支撑脚，所述支撑脚包括有一活动部、一固定部，所述固定部的上端连接于所述升降杆的外表面，所述活动部包括有一支撑件、一夹紧件、一弹力件、一扭力件，所述夹紧件的两端分别连接于所述弹力件的两端，且所述夹紧件与所述弹力件之间形成一空间，所述支撑件和所述扭力件的一端均穿设且压紧于所述空间内，所述扭力件的另一端螺纹升降地连接于所述固定部的下端。

在本方案中，采用上述结构形式，有效改变高低解决了起伏地势所带来的使用不便问题。

在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本实用新型各较佳实例。

本实用新型的积极进步效果在于：

本实用新型的转向头、连接头、转向装置及其移动照明设备，可以实现任意旋转角度，使角度调节更加广泛。

附图说明

图1为本实用新型较佳实施例的移动照明设备的结构示意图。

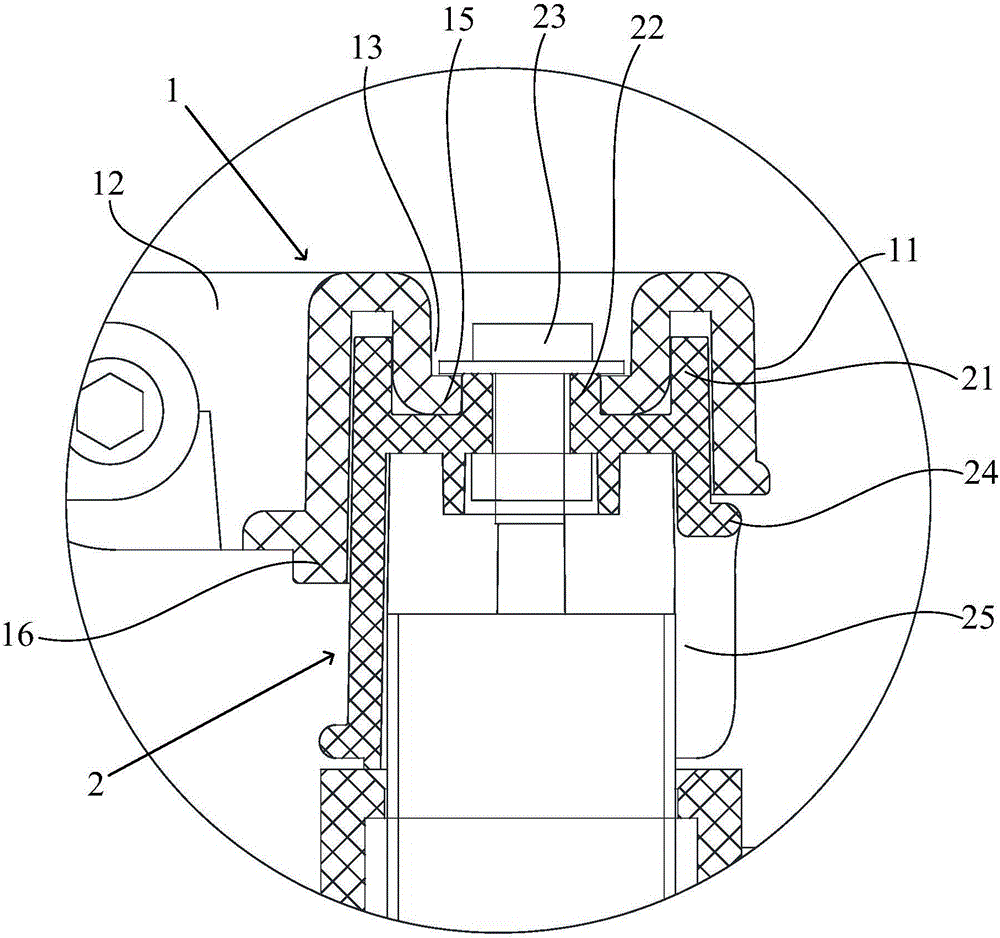

图2为图1中A部分的局部放大图。

图3为本实用新型较佳实施例的转向头的结构示意图。

图4为本实用新型较佳实施例的连接头的结构示意图。

图5为本实用新型较佳实施例的移动照明设备的分解结构示意图。

附图标记说明：

转向头1，外壳11，连接件12，凹圈13，中心孔14，卡勾部15

第一凸部16

连接头2，壳体21，凸圈22，紧固件23，第二凸部24，过线孔25

待转部3

升降杆4，弹性线41

电力设备5，电池盒体51，密封元件52，电池组53，电池盖体54

控制指示系统6，端盖61，按钮盖62，开关电量指示灯63

支撑脚7，固定部71，支撑件72，夹紧件73，弹力件74，扭力件75

具体实施方式

下面通过实施例的方式并结合附图来更清楚完整地说明本实用新型，但并不因此将本实用新型限制在所述的实施例范围之中。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

实施例1

如图1、图2和图3所示，本实用新型的转向头1，其包括有外壳11、连接件12，连接件12的一端连接于外壳11的外侧面，连接件12的另一端转动连接于待转部3，使得待转部3上的灯具可以上下旋转来调节角度，实现上下移动照明。外壳11的顶部设有开口向上的凹圈13，凹圈13的中部设有中心孔14，通过中心孔14的设计使得转向头1可以左右旋转来调节角度，实现左右移动照明。凹圈13与中心孔14之间形成有卡勾部15，凹圈13与外壳11之间形成有槽口向下的凹槽(图中未示出)，卡勾部15和凹槽都对转向头1起限位作用，防止转向头1在移动过程中产生偏移现象。

实施例2

如图1、图2和图4所示，本实用新型的连接头2，连接头2与转向头1相配合连接，连接头2包括有壳体21，壳体21可旋转地嵌设于凹槽，防止转向头1在移动过程中产生偏移。壳体21的内部设有凸圈22、紧固件23，凸圈22穿设于中心孔14，紧固件23可拆卸地连接于凸圈22的顶部，使得转向头1与连接头2之间可以拆装，方便更换和维修。紧固件23与连接头2之间形成有凹环(图中未示出)，卡勾部15可旋转地嵌设于凹环。

实施例3

如图1和图2所示，本实用新型的转向装置，该转向装置包括有转向头1和连接头2，该转向装置可以实现任意旋转角度，使角度调节更加广泛。

外壳11的底部一端可以设有方向向下的第一凸部16，壳体21的外侧面一端可以设有第二凸部24，第一凸部16抵靠于第二凸部24，壳体21设有过线孔25，过线孔25位于第二凸部24的下方。使得线路能穿过过线孔25，避免了转向头1在旋转角度时不会碰撞到线路，且安装维修方便。同时，该转向装置的上下方向可在150度范围内旋转，左右方向可在180度范围内旋转，照明角度大。

实施例4

如图1和图2所示，本实用新型的移动照明设备，其包括有转向装置、待转部3，待转部3上可安装有灯具等设施，使得移动照明设备能够实现旋转角度，使角度调节更加广泛。

为了解决移动照明设备的高度问题，移动照明设备可以包括至少一节升降杆4，升降杆4连接于连接头2的下方，相邻升降杆4之间设有锁合装置(图中未示出)。上升或下降时，依次扳开升降杆4之间锁合装置，可拉开升降杆4，升高灯具；下降时，先手握升降杆4上锁合装置上方一节，依次扳开锁合装置并缓慢降下，即可有效解决灯具的高度问题，可依据现场工作条件将灯具调整到适宜作业的高度位置，继而以锁合装置锁死即可稳定于适宜高度避免松动或下滑影响灯具的使用效果。

其中，升降杆4的内部可以穿设有弹性线41，内部安装不会影响到美观，且在使用过程中不会碰撞到弹性线41，提高安全性。为了避免弹性线41发生缠绕现象，弹性线41可以呈螺旋状，使得可随意拉长缩短，不会发生缠绕现象。同时，弹性线41在原始状态下为短小状态，使得移动照明设备节省空间。

为了让弹性线41能从升降杆4内出来连接于灯具，弹性线41可以穿过过线孔25，避免了转向头1在旋转角度时不会碰撞到弹性线41，且弹性线41连接灯具后安装维修方便。同时，照明角度大。

如图1和图5所示，为了解决电源匮乏问题，移动照明设备可以包括有至少一组电力设备5，电力设备5可拆卸地连接于升降杆4的下方。在一组工作时间不能满足使用时，可自行更换电力设备5，延长移动照明设备工作时间。

其中，电力设备5包括有电池盒体51、密封元件52、电池组53、电池盖体54，密封元件52、电池组53、电池盖体54依次从下到上压设于电池盒体51的内部，电池盒体51的外侧面顶端设有若干个定位凸件(图中未示出)。电力设备5结构紧凑小巧，方便携带，且方便装卸。电池盒体51的外表面可以设有开合指示，在更换电力设备5时，根据电池盒体51的开合指示，逆时针旋转，即可拆卸电力设备5，然后取下电力设备5上的连接，在连接另一组电力设备5，通过定位凸件使得另一组电力设备5更加快速方便定位，并锁紧，根据电池盒体51的开合指示，顺时针扭紧即可。此电力设备5安装方式不仅限制于旋转安装方式，可完成两者的有效连接及完成使用预计效果即可。

为了达到方便于使用者观察电力使用情况的效果，移动照明设备可以包括有控制指示系统6，控制指示系统6包括有端盖61、按钮盖62、开关电量指示灯63，端盖61套设且连接于升降杆4，按钮盖62连接于端盖61的顶部，开关电量指示灯63压设于端盖61和按钮盖62之间。控制指示系统6可控制灯具的多级照明，同时通过开关电量指示灯63可显示灯具的电量，对灯具自身的电量随时观察，随时提醒，避免因电量不足造成的使用不便或者无法使用。其中按钮盖62可有效的防水防尘，避免因外力环境因素或者外界工作环境的不理想对移动照明设备造成不必要的伤害，从而提高了移动照明设备的使用寿命。

当移动照明设备处于不理想的工作环境时，地势起伏不平给移动照明设备带来一定的使用不便，影响使用效果。为了达到移动照明设备在地势起伏地段也能够正常使用的效果，移动照明设备还可以包括若干个支撑脚7，支撑脚7包括有活动部、固定部71，固定部71的上端连接于升降杆4的外表面，该活动部包括有支撑件72、夹紧件73、弹力件74、扭力件75，夹紧件73的两端分别连接于弹力件74的两端，且夹紧件73与弹力件74之间形成空间，支撑件72和扭力件75的一端均穿设且压紧于该空间内，扭力件75的另一端螺纹升降地连接于固定部71的下端。当地势起伏时，可通过扭力件75的旋转有效的向外拉伸或向内缩短，继而通过调节使得移动照明设备有效解决了高低起伏地势所带来的使用不便问题，使移动照明设备可处于最佳工作状态。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。
