一种简易镗床用调刀装置的制作方法

本发明属于机械加工技术领域，具体的说是一种用于确定镗刀加工尺寸的简易镗床用调刀装置。

背景技术：

在镗削加工中，镗刀尺寸的调整是关键，镗刀尺寸调整误差过大则直接导致镗孔尺寸超差。目前常用的方法是使用外径千分尺直接测量，或使用专业调刀器具进行调整，以上方法或操作复杂，或装置成本较高，或要求操作者具备一定的技能，在现代工业化的节奏下，不利于生产进行。

技术实现要素：

针对现有技术存在的问题，本发明提供一种方便可靠、减小镗刀调整误差，节省成本、操作简便的简易镗床用调刀装置。

为解决上述技术问题，本发明所采取的技术方案是：一种简易镗床用调刀装置，所述调刀装置为管状，所述调刀装置内设有内孔通道，所述内孔通道壁上开设有凹槽，所述调刀装置外壁设有第一孔槽和第二孔槽，所述第一孔槽和第二孔槽由调刀装置外壁贯通到内孔通道。

内孔通道加工至需要的尺寸，用于镗刀的调整。内孔通道尺寸应依据镗刀杆尺寸及加工工件的尺寸进行计算，以单刀头镗刀为例：内孔尺寸=（镗刀杆直径+加工工件直径）/2。

在调刀装置上依据不同镗刀杆结构，加工出对应的通孔，便于调整刀杆螺母的扳手通过。

在调刀装置的内孔通道壁上加工出凹槽，用于镗刀调整结束后方便装置退出。

本发明优点是：

1、本发明简易镗床用调刀装置，制作简易、操作简单、减小镗刀调整误差的调刀装置，在批量生产中对加工固定尺寸的镗刀进行快速调整，对于多个尺寸并存的情况，则可制作不同规格的调刀装置选用，。

附图说明

图1为本发明结构示意图；

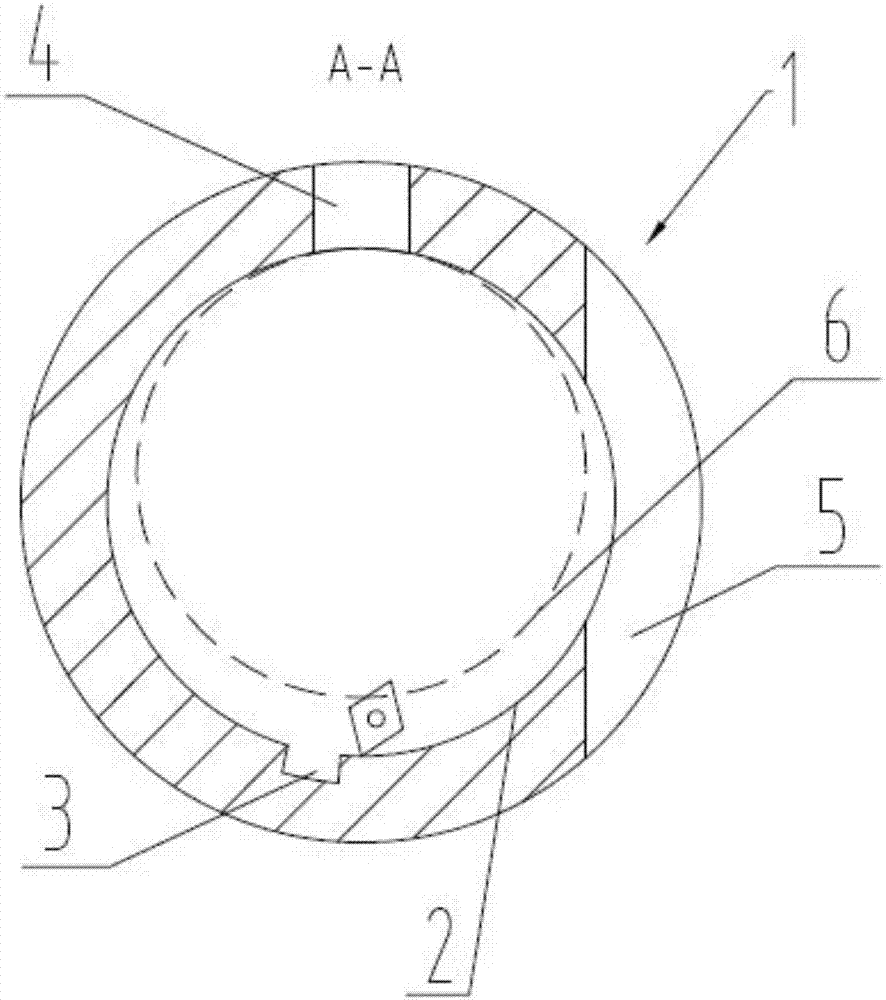

图2为本发明a-a向视图。

具体实施方式

下面结合附图对本发明作进一步详细说明。

如图1、2所示，一种简易镗床用调刀装置，所述调刀装置1为管状，所述调刀装置1内设有内孔通道2，所述内孔通道2壁上开设有凹槽3，所述调刀装置1外壁设有第一孔槽4和第二孔槽5，所述第一孔槽4和第二孔槽5由调刀装置1外壁贯通到内孔通道2。

使用时，将该调刀装置1套入镗刀杆6，直至镗刀进入调刀装置1内部；使用调整刀杆螺母的扳手将镗刀顶至内孔通道2内壁另一边，左右轻微摆动调刀装置1，令刀片处于内孔通道2的最大直径处；紧固螺栓，压紧镗刀杆6；转动调刀装置1，令镗刀进入退刀凹槽3内，并退出调刀装置1。

当然，上述说明并非是对本发明的限制，本发明也并不限于上述举例，本技术领域的普通技术人员，在本发明的实质范围内，作出的变化、改变、添加或替换，都应属于本发明的保护范围。

技术特征：

技术总结
本发明属于机械加工技术领域，具体的说是一种用于确定镗刀加工尺寸的简易镗床用调刀装置。本发明提供一种方便可靠、减小镗刀调整误差，节省成本、操作简便的简易镗床用调刀装置。采取的技术方案是：一种简易镗床用调刀装置，所述调刀装置为管状，所述调刀装置内设有内孔通道，所述内孔通道壁上开设有凹槽，所述调刀装置外壁设有第一孔槽和第二孔槽，所述第一孔槽和第二孔槽由调刀装置外壁贯通到内孔通道。

技术研发人员：纪爱师;纪建奕;李林;纪国清
受保护的技术使用者：青岛约克运输设备有限公司
技术研发日：2016.12.20
技术公布日：2017.07.11
