一种双头高效塑料瓶盖装垫片机的制作方法

本实用新型涉及垫片机领域，具体为一种双头高效塑料瓶盖装垫片机。

背景技术：

传统的瓶盖装垫片机存在需人力操作，耗时费力，安装效率低，无法自动检测瑕疵品，对于瑕疵品无法统一集中处理等不足，为此我们提出一种双头高效塑料瓶盖装垫片机。

技术实现要素：

本实用新型的目的在于提供一种双头高效塑料瓶盖装垫片机，以解决上述背景技术中提出的需人力操作，耗时费力，安装效率低，无法自动检测瑕疵品，对于瑕疵品无法统一集中处理的问题。

为实现上述目的，本实用新型提供如下技术方案：一种双头高效塑料瓶盖装垫片机，包括垫片机底座、旋转轴和红外检测装置，所述垫片机底座上设置有第一垫片机构，所述第一垫片机构的左侧设置有第二垫片机构，且第一垫片机构的右侧设置有液压杆，所述第一垫片机构上设置有垫片储仓，所述垫片机底座的上方设置有底盘，所述底盘的上方设置有转盘，所述旋转轴安装在转盘的中间位置，所述转盘上设置有瓶盖卡槽，且转盘的右侧设置有第二输送带，所述红外检测装置安装在垫片机底座的上方，且红外检测装置的下方设置有第一输送带，所述第二输送带的上方设置有瓶盖传送带，所述瓶盖传送带的上方设置有推承机构，所述推承机构的左侧设置有推杆，所述第一垫片机构、第二垫片机构、转盘、第一输送带、红外检测装置、第二输送带、瓶盖传送带、推承机构和液压杆均与垫片机底座上的微机控制面板电性连接。

优选的，所述第一垫片机构的内部共设置有两个上下调节杆。

优选的，所述上下调节杆上设置有上下调节装置，所述上下调节装置上设置有转轴和装片装置。

优选的，所述液压杆与垫片机底座内部的气缸传动连接。

优选的，所述瓶盖卡槽共设置有十八个。

与现有技术相比，本实用新型的有益效果是：本实用新型一种双头高效塑料瓶盖装垫片机结构科学合理，操作安全方便，采用双垫片机构进行安装垫片，同时运作，垫片安装效率高，圆盘式旋转结构，方便瓶盖运转和回传，自动高精度检测安装过垫片的瓶盖，对于不合格品统一输送至别处集中处理，微机控制，节省人力和生产成本。

附图说明

图1为本实用新型一种双头高效塑料瓶盖装垫片机的俯视图；

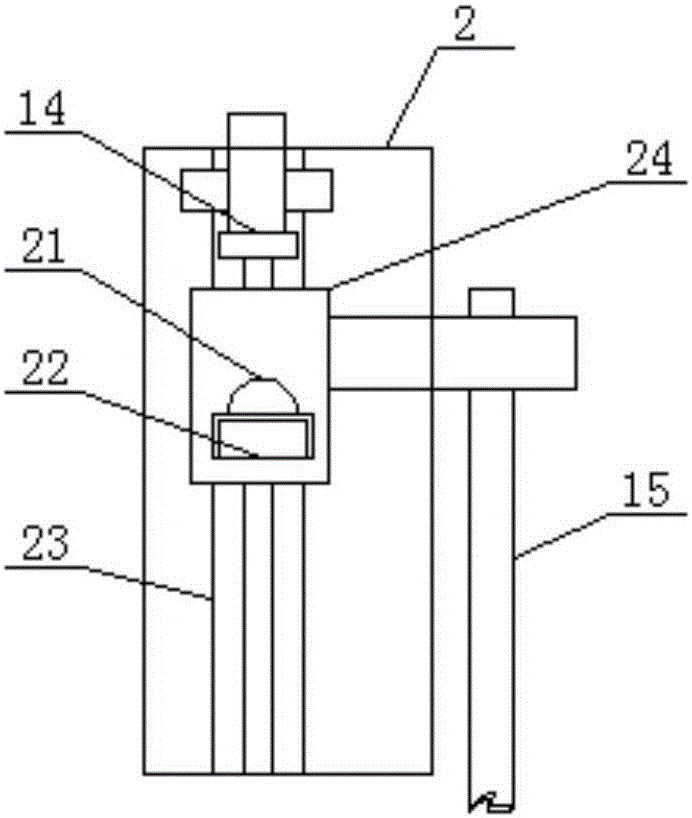

图2为本实用新型一种双头高效塑料瓶盖装垫片机的垫片机构的结构示意图；

图中：1-垫片机底座、2-第一垫片机构、21-转轴、22-装片装置、23-上下调节杆、24-上下调节装置、3-第二垫片机构、4-瓶盖卡槽、5-底盘、6-转盘、7-推杆、8-旋转轴、9-第一输送带、10-红外检测装置、11-第二输送带、12-瓶盖传送带、13-推承机构、14-垫片储仓、15-液压杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种双头高效塑料瓶盖装垫片机，包括垫片机底座1、旋转轴8和红外检测装置10，垫片机底座1上设置有第一垫片机构2，第一垫片机构2的左侧设置有第二垫片机构3，且第一垫片机构2的右侧设置有液压杆15，第一垫片机构2上设置有垫片储仓 14，垫片机底座1的上方设置有底盘5，底盘5的上方设置有转盘6，旋转轴8安装在转盘6的中间位置，转盘6上设置有瓶盖卡槽4，且转盘6的右侧设置有第二输送带11，红外检测装置10安装在垫片机底座1的上方，且红外检测装置10的下方设置有第一输送带9，第二输送带11的上方设置有瓶盖传送带12，瓶盖传送带12的上方设置有推承机构13，推承机构13的左侧设置有推杆7，第一垫片机构2、第二垫片机构3、转盘6、第一输送带9、红外检测装置10、第二输送带11、瓶盖传送带12、推承机构13和液压杆15均与垫片机底座1上的微机控制面板电性连接。

第一垫片机构2的内部共设置有两个上下调节杆23，上下调节杆23上设置有上下调节装置24，上下调节装置24上设置有转轴21和装片装置22，液压杆15与垫片机底座1内部的气缸传动连接，瓶盖卡槽4共设置有十八个。

工作原理：本实用新型安装好过后，瓶盖通过瓶盖传送带12传送，推承机构13推动推杆7运动，推杆7将瓶盖放置于瓶盖卡槽4上，转盘6带动瓶盖卡槽4转动，液压杆15带动上下调节装置24上下调节，转轴21向上翻转，装片装置22通过垫片储仓14抽取垫片后翻转回来，上下调节装置24向下运动，装片装置22对准瓶盖进行安装垫片，第一垫片机构2和第二垫片机构3同时运作，运作模式相同，安装好的瓶盖通过第二输送带11输送出去，红外检测装置10对瓶盖进行检测，不合格的瓶盖通过第一输送带9输送出去。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
