一种级进模的制作方法

本实用新型涉及模具加工生产技术领域，特别是涉及一种级进模。

背景技术：

级进模（也叫连续模）由多个工位组成，各工位按顺序关联完成不同的加工，在冲床的一次行程中完成一系列的不同的冲压加工。一次行程完成以后，由冲床送料机构按照一个固定的步距将材料向前移动，这样在一副模具上就可以完成多个工序，一般有拉伸，落料，冲孔，折弯，切边等工序。虽然级进模具有工作效率高的优点，但还不同程度存在着以下的缺点：压料板压件容易偏移； 级进模在工作时，当上模下移到接近下限位置时，上模和底模之间没有可靠的缓冲减震措施，由于冲裁力较大，容易将模具损坏在模具发生碰撞后，必须对其进行修整，浪费人工和材料成本。

技术实现要素：

本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种级进模，加工安装方便，导向理想，定位效果好，保护模具各部件防止被压坏。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种级进模，包括上模座，下模座，所述下模座四角位置固设有导柱，所述上模座四角位置设有与所述导柱适配的导套，上下模座通过导柱导套导向，所述上模座上固定有上模垫板，所述上模垫板上固定有上模固定板，所述下模座上固定有下模垫板，所述下模垫板上固定有下模固定板，所述上模固定板上固定有冲孔凸模，所述上模固定板上设有导料件，所述压料板上固设有小导柱，所述上模固定板上固定有与小导柱配合使用的小导套，所述下模固定板上设有与冲孔凸模相适配的凹模，所述下模固定板上还设有顶杆和顶出块，所述上模固定板上固设有贯通压料板的平衡销，所述下模固定板上设有与平衡销相适配的下平衡销。

作为优选，所述下模固定板上设有定位销和/或上模固定板上设有浮料销。

作为优选，所述导柱为滚珠导柱，所述导套为滚珠导套。

作为优选，所述顶杆和顶出块与下模座之间设有弹性元件。

作为优选，所述弹性元件为弹簧。

作为优选，所述上模固定板上设有贯通上模座顶靠在压料板上的压力销。

作为优选，所述上模固定板上设有浮料销。

采用上述技术方案所产生的有益效果在于：所述压料板上固设有小导柱，所述上模固定板上固定有与小导柱配合使用的小导套，保证了压料板运动的精度，不会发生压偏的情况，所述上模固定板上固设有贯通压料板的平衡销，所述下模固定板上设有与平衡销相适配的下平衡销，用于平衡模具闭合时的冲裁力，保护模具各部件防止被压坏。

下模固定板上设有定位销，上模固定板上设有浮料销，提高了送料和冲裁定位的精度，滚珠式导柱和导套，摩擦力小，冲裁精度高。所述顶杆与下模座之间设有弹性元件，用于自动向上退料使用，退出的废料用接气泵的喷气嘴吹到废料盒内，所述弹性元件为弹簧，弹簧不易老化，价格低，方便安装和替换。

所述上模固定板上设有贯通上模座顶靠在压料板上的压力销，压力销上端连接压力机的打料杆，用于给压料板提供退料力。

附图说明

图1是本实用新型一个实施例的结构示意图；

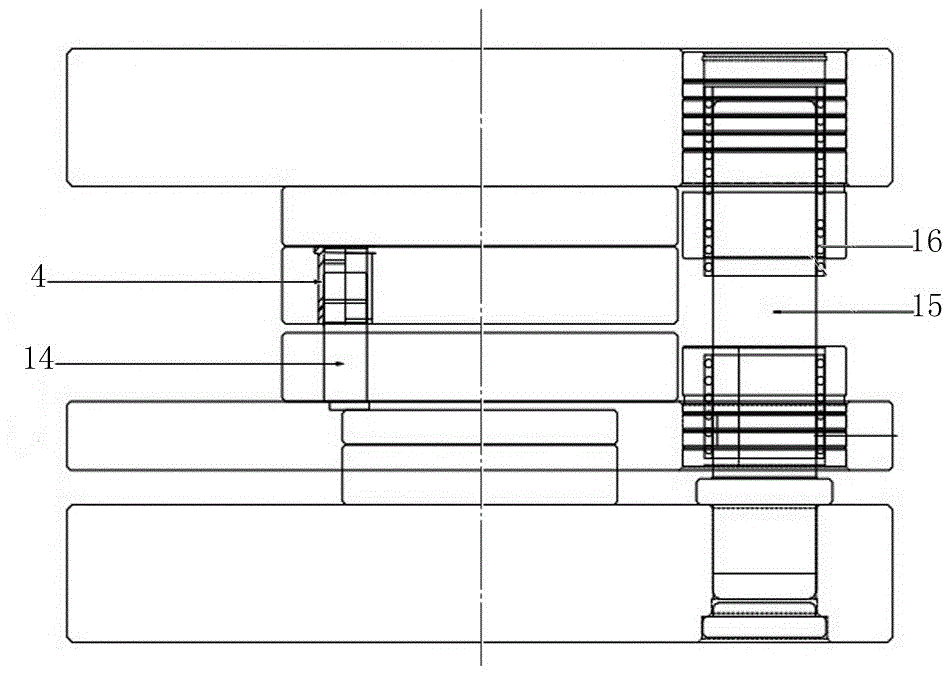

图2是本图1的左视图示意图。

图中：1下模座；2下模垫板；3下模固定板；4小导套；5导料件，6浮料销；7压料板；8上模固定板；9上模垫板；10上模座；11压力销；12平衡销；13顶杆；14小导柱；15滚珠导柱；16滚珠导套。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-2所示，为本实用新型一种级进模的一个实施例：一种级进模，包括上模座10，下模座1，所述下模座1四角位置固设有导柱，所述上模座10四角位置设有与所述导柱适配的导套，上下模座通过导柱导套导向，所述上模座10上固定有上模垫板9，所述上模垫板9上固定有上模固定板8，所述下模座1上固定有下模垫板2，所述下模垫板2上固定有下模固定板3，所述上模固定板8上固定有冲孔凸模，所述上模固定板8上设有导料件5，所述压料板7上固设有小导柱14，所述上模固定板8上固定有与小导柱14配合使用的小导套4，所述下模固定板3上设有与冲孔凸模相适配的凹模，所述下模固定板3上还设有顶杆和顶出块，所述上模固定板8上固设有贯通压料板7的平衡销12，所述下模固定板3上设有与平衡销12相适配的下平衡销。

所述实施例中压料板上固设有小导柱，所述上模固定板上固定有与小导柱配合使用的小导套，保证了压料板运动的精度，不会发生压偏的情况，所述上模固定板上固设有贯通压料板的平衡销，所述下模固定板上设有与平衡销相适配的下平衡销，用于平衡模具闭合时的冲裁力，保护模具各部件防止被压坏。

作为优选方案，请参见图1所示，所述下模固定板上设有定位销和/或上模固定板上设有浮料销, 提高了送料和冲裁定位的精度。

作为优选方案，请参见图2所示，所述导柱为滚珠导柱15，所述导套为滚珠导套16，滚珠式导柱和导套，摩擦力小，冲裁精度高。

作为优选方案，请参见图1所示，所述顶杆与下模座之间设有弹性元件，用于自动向上退料使用，退出的废料用接气泵的喷气嘴吹到废料盒内。

作为优选方案，请参见图1所示，所述弹性元件为弹簧，弹簧不易老化，价格低，方便安装和替换。

作为优选方案，请参见图1所示，所述上模固定板8上设有贯通上模座10顶靠在压料板7上的压力销11，压力销11上端连接压力机的打料杆，用于给压料板7提供退料力。

尽管上面结合附图对本实用新型进行了描述，但是本实用新型并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，而不是限制性的，本领域的普通技术人员在本实用新型的启示下，在不脱离本实用新型宗旨的情况下，还可以做出很多变形，这些均属于本实用新型的保护之内。
