一种型材冲孔装置的制作方法

本实用新型涉及冲孔装置，具体为一种型材冲孔装置。

背景技术：

常规冲孔机构是一个比较复杂机构结合体，它需要模具顶板，导柱，导套，底板，托料板及其他相关标准件等，操作复杂，工作效率低，给生产带来了很大的不便。

技术实现要素：

本实用新型的目的在于提供一种型材冲孔装置，解决背景技术中的缺点。

本实用新型采用以下技术方案实现：

一种型材冲孔装置，包括专用油缸、专用油缸活塞、模具主体和檀条，所述专用油缸端部设置有专用油缸活塞，所述专用油缸活塞端部顶在檀条的外壁上，所述檀条卡接在模具主体上，所述专用油缸活塞的头部伸入到模具主体内，专用油缸活塞包括活塞、轴、冲头连接件和冲头，所述活塞的端部为轴，所述轴的端部为冲头连接件，所述冲头连接件的端部为冲头，所述活塞、轴、冲头连接件和冲头为一个整体，所述冲头表面设置有刚玉涂层，所述刚玉涂层表面设置有纳米氧化锆涂层。

本实用新型中，所述冲头连接件一端与轴通过销轴连接，一端与冲头通过销轴连接。

有益效果：本实用新型结构简单，使用方便，给生产带来了很大的便利。

附图说明

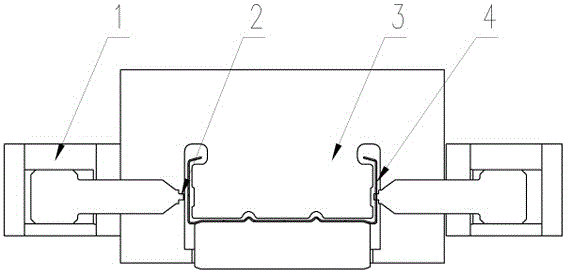

图1为本实用新型的正视图；

图2为本实用新型的仰视图；

图3为本实用新型专用油缸活塞的局部结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参见图1、图2，一种型材冲孔装置的正视图、一种型材冲孔装置的仰视图，一种型材冲孔装置，包括专用油缸1、专用油缸活塞2、模具主体3和檀条4，所述专用油缸1端部设置有专用油缸活塞2，所述专用油缸活塞2端部顶在檀条4的外壁上，所述檀条4卡接在模具主体3上，所述专用油缸活塞2的头部伸入到模具主体3内。

参见图3，一种型材冲孔装置专用油缸活塞的局部结构示意图，专用油缸活塞2包括活塞21、轴22、冲头连接件23和冲头24，所述活塞21的端部为轴22，所述轴22的端部为冲头连接件23，所述冲头连接件23的端部为冲头24，所述活塞21、轴22、冲头连接件23和冲头24为一个整体，所述冲头24表面设置有刚玉涂层，所述刚玉涂层表面设置有纳米氧化锆涂层。

本实用新型中，所述冲头连接件23一端与轴22通过销轴连接，一端与冲头24通过销轴连接。

本实用新型中，所述专用油缸活塞2是活塞21、轴22、冲头连接件23和冲头24组成的一个整体，檀条4巧妙设计嵌入在模具主体3上，大大节约了冲模在机台上的空间，因其液压是一种新型的集成液压系统，在外型上看起来简单，在使用上又方便快捷，在冲孔时噪声小，让该冲孔机构与模具主体3有一个完美结合。

本实用新型专用油缸1、专用油缸活塞2、模具主体3形成完美结合，节约了空间及增加工作效率。

以上显示和描述了本实用新型的基本原理和主要特征及本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
