加工中心摆轮钻球夹具的制作方法

本实用新型涉及一种夹具，特指加工中心摆轮钻球夹具，属于夹具技术领域。

背景技术：

夹具指机械制造过程中用来固定加工对象，以使加工对象具有正确的位置，进而令固定的加工对象接受施工或检测的装置。

在机械加工中，夹具是保证被加工工件在机床上获得正确的位置，并在加工中防止由于切削力造成的位置改变及工件变形的一种重要工艺装置。现有技术中，通过夹具只能通过调整夹口的大小对工件进行夹持，当工件形状不规整时，由于受力面无法调整，往往出现工件定位不便或夹持不紧的问题，需要进行改进，因此设计加工中心摆轮钻球夹具很有必要。

技术实现要素：

本实用新型目的是为了克服现有技术的不足而提供加工中心摆轮钻球夹具，该加工中心摆轮钻球夹具固定性好，定位方便，在加工球时不会发生移位，从而提高工作效率，有效的提高工厂的生产效率。

为达到上述目的，本实用新型采用的技术方案是：加工中心摆轮钻球夹具，包括三角接头、弯头、油压卡盘、油管、底板、油路板、销和内六角螺丝。

销设置在底板的顶端，内六角螺丝将油压卡盘与底板之间固定，并且油压卡盘设置在销的正上方，油路板固定连接在底板的右上侧，油管固定连接在油路板上，三角接头将油压卡盘与油管之间连接，弯头将油压卡盘与油管之间连接。

作为本技术方案的进一步优化，本实用新型加工中心摆轮钻球夹具所述的三角接头、弯头与油管的材料均为不锈钢。

作为本技术方案的进一步优化，本实用新型加工中心摆轮钻球夹具所述的三角接头、弯头、油压卡盘、销与内六角螺丝均设置有多个。

作为本技术方案的进一步优化，本实用新型加工中心摆轮钻球夹具所述的底板、销与内六角螺丝均使用镀锌钢制成。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

本实用新型方案的加工中心摆轮钻球夹具，该加工中心摆轮钻球夹具固定性好，定位方便，在加工球时不会发生移位，从而提高工作效率，有效的提高工厂的生产效率。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

附图1为本实用新型加工中心摆轮钻球夹具的结构示意图。

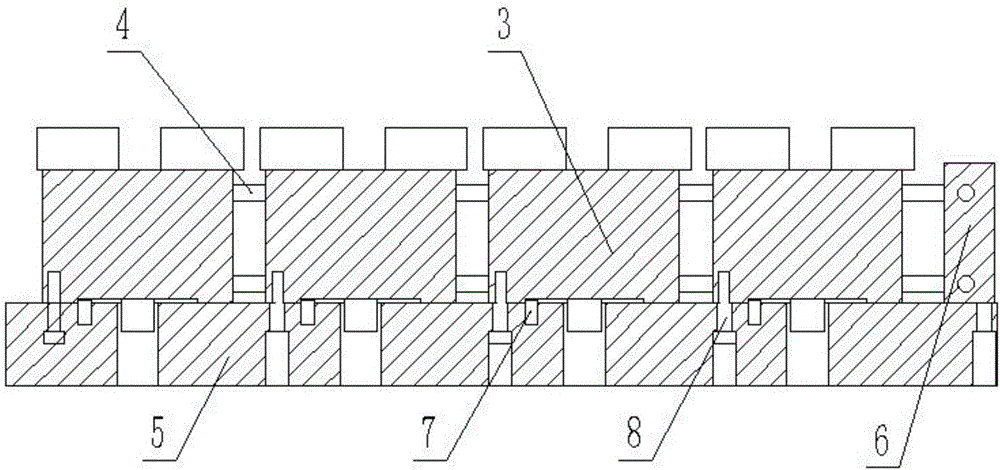

附图2为本实用新型加工中心摆轮钻球夹具的A-A剖面示意图。

其中：三角接头1；弯头2；油压卡盘3；油管4；底板5；油路板6；销7；内六角螺丝8。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步的详细说明。

如附图1、2所示的本实用新型所述的加工中心摆轮钻球夹具，包括：三角接头1、弯头2、油压卡盘3、油管4、底板5、油路板6、销7和内六角螺丝8。

销7设置在底板5的顶端，内六角螺丝8将油压卡盘3与底板5之间固定，并且油压卡盘3设置在销7的正上方，油路板6固定连接在底板5的右上侧，油管4固定连接在油路板6上，三角接头1将油压卡盘3与油管4之间连接，弯头2将油压卡盘3与油管4之间连接。

所述的三角接头1、弯头2与油管4的材料均为不锈钢。

所述的三角接头1、弯头2、油压卡盘3、销7与内六角螺丝8均设置有多个。

所述的底板5、销7与内六角螺丝8均使用镀锌钢制成。

在使用加工中心摆轮钻球夹具时，将待加工的球放置在油压卡盘3中，液压油从油路板6通过油管4进入油压卡盘3中，在油压卡盘3的作用下，将待加工的球固定在油压卡盘3中，在加工球时不会发生移位，从而提高工作效率。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
