一种陶瓷砖用切割装置的制作方法

本发明涉及切割技术领域，尤其涉及一种陶瓷砖用切割装置。

背景技术：

陶瓷砖应用范围广，特别是用于建筑装修，建筑装修的陶瓷砖生产的时候都是一定的形状与尺寸，在施工过程中，常常要对陶瓷砖进行切割来满足铺设的实际需求。

切割过程分为手动切割和电动切割，手动切割无粉尘、清洁、环保，但是效率低，电动切割会产生粉尘，但是效率高。

现有电动切割采用切割机切割，通过电机带动切割砂轮高速旋转进行切割，切割的时候需要根据实际情况移动装置的位置，切割轮比较锋利，虽然有防护罩保护，但是外露部分依然很多，切割砂轮高速旋转的情况下操作十分危险，依然会有切割到使用者的可能，而且陶瓷砖的切割部位的温度急剧变化，也会导致陶瓷砖的开裂。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种陶瓷砖用切割装置。

为了实现上述目的，本发明采用了如下技术方案：

一种陶瓷砖用切割装置，包括外防护罩和安装有电机的切割砂轮，所述外防护罩的侧壁上设有槽口朝下的收纳槽，所述收纳槽的侧壁上设有滑槽，所述收纳槽内设有内防护罩，所述内防护罩通过滑槽与外防护罩滑动连接，所述内防护罩的上端通过弹簧与收纳槽底部连接，所述切割砂轮位于内防护罩中，所述内防护罩上竖直设有滑道，所述外防护罩的左右两端固定连接有固定架，所述固定架的一侧设有电机室，所述电机位于电机室内，所述电机的驱动端贯穿固定架上的开口和滑道安装有切割砂轮，所述固定架的下端为弹性伸缩杆，所述弹性伸缩杆的下侧设有基座，所述基座的上端水平设有滑槽，且弹性伸缩杆的下端通过滑块与基座上的滑槽滑动连接，所述两个基座的相对侧面均固定连接有挡板，所述挡板上设有喷洒机构，所述喷洒机构上连接有进水管。

优选地，所述基座的下端设有底板，所述底板的上设有排水口，所述基座的下端设有排水口，所述排水口上设有防护网。

优选地，所述电机室的下端设有导热片，所述基座的底部设有防滑纹。

优选地，所述喷洒机构包括储水腔、与储水腔连通的喷洒口和喷洒口上设置的防护网。

本发明中，使用者通过将陶瓷砖设于基座下，启动电机，滑动固定架到所需位置，下压固定架利用切割砂轮切割，同时打开进水管，边切割边对陶瓷砖喷水，内外防护罩很好的保护了使用者，防止意外，喷洒机构能有效降温，避免陶瓷砖开裂。

附图说明

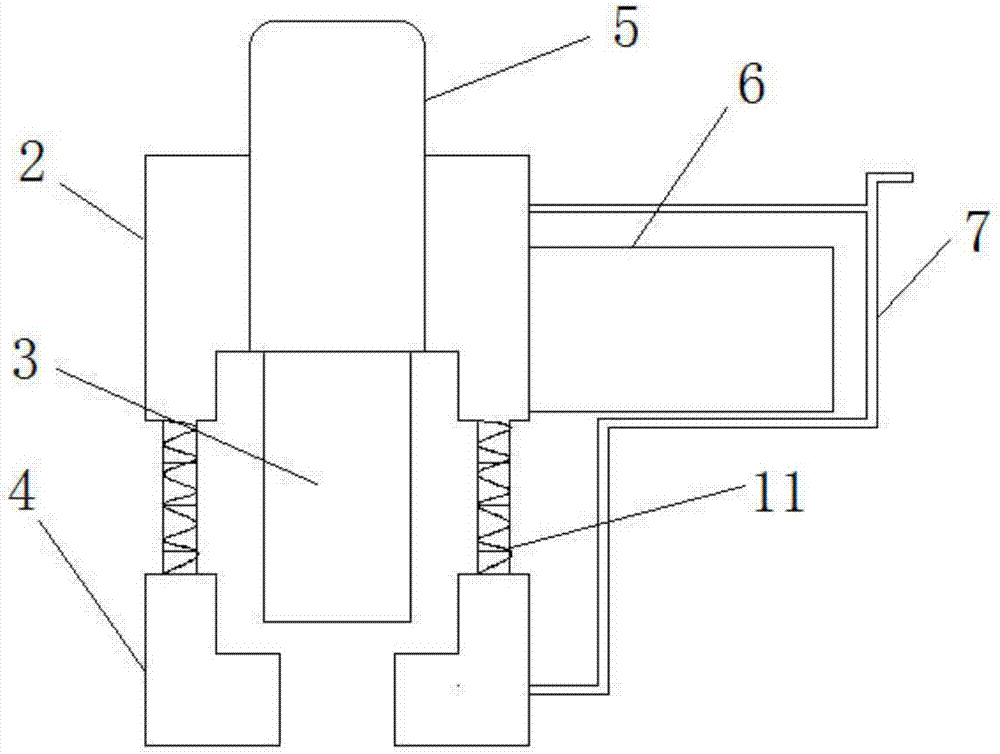

图1为本发明提出的一种陶瓷砖用切割装置正面的结构示意图；

图2为本发明提出的一种陶瓷砖用切割装置截面的结构示意图；

图3为本发明提出的一种陶瓷砖用切割装置外防护罩部分的结构示意图。

图中：1切割砂轮、2固定架、3内防护罩、4基座、5外防护罩、6电机室、7进水管、8挡板、9喷洒机构、10滑道、11弹性伸缩杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种陶瓷砖用切割装置，包括外防护罩5和安装有电机的切割砂轮1，外防护罩5的侧壁上设有槽口朝下的收纳槽，收纳槽的侧壁上设有滑槽，收纳槽内设有内防护罩3，内防护罩3更多的对切割砂轮1进行防护，更全面的保护使用者，内防护罩3通过滑槽与外防护罩5滑动连接，内防护罩3的上端通过弹簧与收纳槽底部连接，切割砂轮1位于内防护罩3中，内防护罩3上竖直设有滑道10。

外防护罩5的左右两端固定连接有固定架2，所述固定架2的一侧设有电机室6，电机位于电机室6内，电机的驱动端贯穿固定架2上的开口和滑道10安装有切割砂轮1，固定架2的下端为弹性伸缩杆11，弹性伸缩杆11的下侧设有基座4，基座4的下端设有排水口，排水口上设有防护网，及时将水排除，防止积水因切割飞溅，所述基座4的上端水平设有滑槽，且弹性伸缩杆11的下端通过滑块与基座4上的滑槽滑动连接，基座4的底部设有防滑纹，方便固定陶瓷砖位置，防止切割时陶瓷砖打滑。

所述两个基座4的相对侧面均固定连接有挡板8，挡板8位于内防护罩3的正下方，挡板8上设有喷洒机构9，喷洒机构9上连接有进水管7，喷洒机构9包括储水腔、与储水腔连通的喷洒口和喷洒口上设置的防护网，及时对切割的陶瓷砖降温，防止温度急剧变化导致陶瓷砖开裂。

本发明中，通过将陶瓷砖设于基座4下，滑动固定架2调整切割砂轮1到目标位置，切割时，启动电机，打开进水管7，水从喷洒机构9喷出，下压固定架2，内防护罩3在挡板8的作用下收回外防护罩5的收纳槽内，滑动基座4上的固定架2使切割砂轮1对陶瓷砖进行切割。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种陶瓷砖用切割装置，包括外防护罩和安装有电机的切割砂轮，所述外防护罩的侧壁上设有槽口朝下的收纳槽，所述收纳槽的侧壁上设有滑槽，所述收纳槽内设有内防护罩，所述内防护罩通过滑槽与外防护罩滑动连接，所述内防护罩的上端通过弹簧与收纳槽底部连接，所述内切割砂轮位于防护罩中，所述内防护罩上竖直设有滑道，所述外防护罩的左右两端固定连接有固定架，所述固定架的一侧设有电机室，所述电机位于电机室内。本发明操作简单，使用者通过内防护罩和外防护罩的防护进行切割，安全系数高，喷洒机构对陶瓷砖降温，避免陶瓷砖温度急剧变化造成开裂，提高了切割的质量。
