一种光学玻璃抛光用辅具的制作方法

本实用新型涉及一种玻璃抛光用辅具，属于玻璃抛光用装置领域。

背景技术：

光学玻璃的表面平整度对其质量非常重要，因此需要对其表面进行抛光以去除玻璃表面的细微波度。抛光分为单侧抛光（即玻璃的仅一个表面被抛光）和双侧抛光（即玻璃的两个表面均被抛光）。抛光质量除了与抛光垫（抛光板）、抛光速度、抛光浆的均匀供给情况等有关外，传递给玻璃或抛光垫动能的传动装置也很重要，因此，为了获得好的抛光质量急需一种平稳、灵活的传动辅具。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种光学玻璃抛光用辅具，该辅具能够平稳、灵活传动动能，保证抛光质量。

为解决上述技术问题，本实用新型采用的技术方案是：

一种光学玻璃抛光用辅具，包括固定基座、与固定基座相连的支撑杆、及摆动件，所述支撑杆连有动力装置，所述摆动件一端与所述支撑杆相连，摆动件另一端具有抵触部，所述摆动件还具有限高孔及与限高孔相连的螺钉，辅具上还具有限位机构，所述限位机构一端与所述支撑杆相连，另一端沿所述限高孔方向向下延伸。

优选地，所述摆动件通过第一轴套部与所述支撑杆套接，所述第一轴套部具有第一调节螺钉。

优选地，所述限位机构通过第二轴套部与所述支撑杆套接，所述第二轴套部具有第二调节螺钉。

优选地，所述抵触部包括与所述摆动件连接的抓手，和与所述抓手相连的触棒。

优选地，所述支撑杆一端固接于所述固定基座，另一端在所述动力装置的带孔下沿固接处摆动。

优选地，所述动力装置为电机。

本实用新型所达到的有益效果：

本实用新型的玻璃抛光用辅具与带有抛光垫的抛光工作盘联用，具有传动平稳、使用灵活等优点。摆动件的抵触部与带有待磨玻璃或抛光垫的上盘相抵触，将动力装置的动能传递给抛光工作盘，带动抛光工作盘运动。摆动件可通过第一轴套调节转动高度，待摆动件的抵触部与抛光工作盘距离合适时，再通过穿过限高孔的螺钉抵住限位机构，以此固定抵触部与抛光工作盘的相对距离，保证传动过程的平稳性。

附图说明

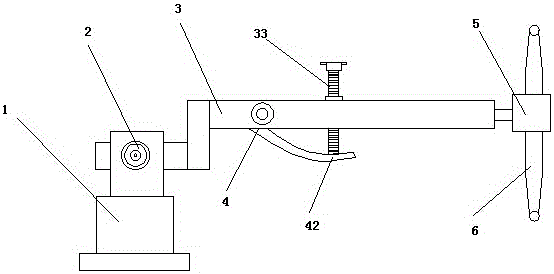

图1是优选实施例中辅具的俯视图；

图2是优选实施例中辅具的侧视图；其中：

1. 固定基座，2. 支撑杆，3. 摆动件，31. 抵触部，32. 限高孔，33. 螺钉，34. 第一轴套部，341. 第一调节螺钉，4. 限位机构，41.第二轴套部，411. 第二调节螺钉，42.舌板，5. 抓手，6. 触棒。

具体实施方式

下面结合附图对本实用新型作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

如图1-2所示，一种光学玻璃抛光用辅具，包括固定基座1、与固定基座1相连的支撑杆2、及摆动件3，所述支撑杆2连有动力装置，动力装置为电机。摆动件3一端与支撑杆2相连，摆动件3另一端具有抵触部31，摆动件3还具有限高孔32及与限高孔32相连的螺钉33，辅具上还具有限位机构，限位机构一端与所述支撑杆相连，另一端沿所述限高孔方向向下延伸形成舌板42，当需要固定抵触部的高度时，螺钉33下降抵至舌板42上。

摆动件3通过第一轴套部34与支撑杆2套接，第一轴套部34具有第一调节螺钉341。松动第一调节螺钉341，摆动件3可相对支撑杆2转动，调节摆动件3端部的抵触部31高度，确定好高度后，再旋紧第一调节螺钉341。

限位机构4通过第二轴套部41与支撑杆2套接，第二轴套部具41有第二调节螺钉411。同摆动件类似，限位机构也可通过第二轴套部41相对支撑杆2转动。

抵触部31包括与摆动件3连接的抓手5，和与抓手5相连的触棒6。

支撑杆2一端固接于固定基座1，另一端在动力装置的带孔下沿固接处摆动。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本实用新型的保护范围。
