镁合金锯屑收集系统的制作方法

本实用新型属于冶金行业连铸技术领域，具体涉及一种镁合金锯屑收集系统。

背景技术：

镁合金为三大金属材料之一，因其独特的性质，被命称为“绿色金属”，广泛应用于各个领域，但深加工技术落后，在数量上应用远不如钢铁和铝合金。我国是全世界镁储量最大的国家，也是镁合金原材料的生产大国，这些原材料附加值低，是高耗能、高污染阶段的初级产品。

为了得到好的深加工产品，首先必须有高品质板材，当前镁合金连铸比较落后，基本依靠工人经验手工作业。为了得到好的铸坯，必须开发镁合金连铸技术。而锯屑收集系统作为镁合金连铸系统非常关键的一部分显得尤为重要。

镁合金由于其自身的特点如密度低约1.738×10³kg/m³，在空气中极易氧化，表面快速变暗，在大气压下，纯镁的熔点为650±1℃镁的化学活性很强，在空气中易氧化燃烧，生成的氧化膜疏松。

在铸坯连续铸造过程，铸坯需要间断切断移出，由于镁合金切屑与火花易引起燃烧，再加镁合金切屑与水发生化学反应，会产生氢、氧，加剧燃烧引起危险。所以，在镁合金连铸过程切割高温铸坯的安全保护措施很关键，需要高效、安全的锯屑收集系统，能够及时将锯屑收集，同时能够排出切割区域可能产生的易燃气体。

但是目前没有一种解决上述难题的方法及设备，因此制约着镁合金连铸的发展。

基于以上原因，迫切需要开发一种能够高效、安全的镁合金锯屑收集系统，解决镁合金连铸工程锯屑收集问题，为镁合金连铸提供条件。

技术实现要素：

为了克服上述现有技术存在的问题，本实用新型的目的在于提供一种镁合金锯屑收集系统及收集方法，解决目前镁合金连铸过程中锯屑收集的难题。

为达到以上目的，本实用新型采用如下技术方案：

一种镁合金锯屑收集系统，包括接料斗2，设置在接料斗2内的对镁合金铸坯1进行切割的切割锯3，所述接料斗2下部通过溜槽连接废料斗5，废料斗5放置在废料小车6上，废料小车6下部设置有导轨7，通过废料小车6沿导轨7移动达到移出废料斗5的目的；所述接料斗2上部通过第一管道4连接除尘系统10，除尘系统10顶部通过第二管道11连接抽风机13，除尘系统10底部连接废料斗5，抽风机13的出口通过第三管道14连接厂房外部。

所述第一管道4的两端分别通过法兰连接接料斗2和除尘系统10。

所述第二管道11两端分别通过法兰连接除尘系统10和抽风机13。

所述法兰之间均设置有密封垫。

本实用新型具备如下优点：

1、能够高效、安全的解决镁合金锯屑和易燃、有毒气体的收集问题。

2、设备组成简单、造价低。

总之，本实用新型针对目前镁合金板坯连铸没有高效安全的锯屑收集系统，开发了一种镁合金板坯连铸机生产过程中锯屑和易燃、有毒气体收集的一套专用系统和设备，为镁合金连续铸造在设备上提供条件。

附图说明

图1为本实用新型镁合金锯屑收集系统轴测图。

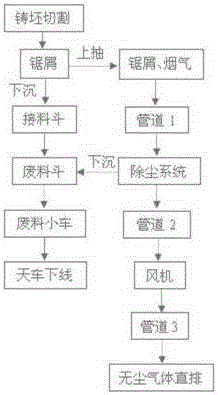

图2为本实用新型镁合金锯屑收集方法流程图。

图3为本实用新型镁合金锯屑收集系统锯屑、烟气流向示意图。

图4为锯屑收集系统管道与设备之间联接结构。

具体实施方式

以下结合附图及具体实施例，对本实用新型作进一步的详细描述。

如图1所示，一种镁合金锯屑收集系统，包括接料斗2，设置在接料斗2内的对镁合金铸坯1进行切割的切割锯3，所述接料斗2通过预埋件固定在基础上，下部通过溜槽连接废料斗5，废料斗5放置在废料小车6，废料小车6下部设置有导轨7，导轨7放置在基础8上方，通过废料小车6沿导轨7移动达到移出废料斗5的目的；所述接料斗2上部通过第一管道4连接除尘系统10，除尘系统10放置在支架9上方，支架9固定放置在基础8上面，除尘系统10顶部通过第二管道11连接抽风机13入口，抽风机13放置在风机支座12上方，风机支座12放置在基础上，除尘系统10底部连接废料斗5，抽风机13的出口通过第三管道14连接厂房外部。

作为本实用新型的优选实施方式，所述第一管道4的两端分别通过法兰连接接料斗2和除尘系统10。所述第二管道11两端分别通过法兰连接除尘系统10和抽风机13。如图4所示，为锯屑收集系统管道与设备之间联接结构。主要由螺栓15、螺母16、垫圈17、法兰18、密封垫19构成。管道和设备之间通过法兰联接，法兰之间均设有密封垫。

如图2和图3所示，本实用新型所述一种镁合金锯屑收集系统的收集方法，当镁合金铸坯1到达切割区域时，切割锯3锯切开始，锯屑形成，在锯切的时候需要添加冷却液，切割时形成的锯屑遇到冷却液部分会由于重力下沉，接料斗2承接下沉的锯屑，锯屑进入接料斗2沿着接料斗的溜槽流入废料斗5，当废料斗5收集一定的锯屑以后，废料小车6沿着轨道7开出来，天车吊走废料斗5，完成锯屑收集；为了排走切割区域的可燃气体，在切割区域设有风口，抽风机13通过第一管道4和第二管道11将烟气和部分锯屑上抽至除尘系统10，经过除尘系统10锯屑流入废料斗5，而易燃、有害气体通过第二管道11、抽风机13和第三管道14直接排出厂房外；完成对锯屑的收集和烟气抽出。实现锯屑收集和易燃、有毒气体外排。
