一种可旋转印章磨平装置的制作方法

本实用新型涉及机械装置技术领域，特别涉及一种可旋转印章磨平装置。

背景技术：

将印章底平面磨平是篆刻的重要准备工作之一，一方面可以去除印章毛料表面的保护蜡膜，另一方面可以获得光滑、平直的篆刻面。实际操作中，将印章底平面磨平极易出现印章底面倾斜或者四角磨损、中央凸起等状况，导致即使刻出印文，也无法钤印出清晰的印拓。因此，现有技术中印章磨平工作时，需要紧捏印章同时向下垂直用力，沿一个方向平稳推进一次或两次，然后旋转印章90度，如此反复进行多次，直至符合质量要求才能进行下一道工序。这种工作耗时、耗力，并且不易保证印章底平面磨平质量。

技术实现要素：

本实用新型提供一种可旋转印章磨平装置，解决了或部分解决了上述技术问题，达到了提供一种结构简单、方便印章旋转、保证了印章底平面质量的可旋转印章磨平装置的技术效果。

为解决上述技术问题，本实用新型提供了一种可旋转印章磨平装置，所述可旋转印章磨平装置包括：

一基座，所述基座上具有两个平行滑轨和一摩擦面，所述摩擦面设置在所述两个平行滑轨的下方，且所述摩擦面位于所述两个平行滑轨中间；

固定件，所述固定件卡设在所述两个平行滑轨中，所述固定件可在所述基座上沿着所述两个平行滑轨的方向滑动；

旋转件，所述旋转件的外圈固定在所述固定件中，所述旋转件的内圈可相对所述外圈旋转；

夹持件，所述夹持件固定在所述旋转件的内圈，用于夹持印章。

优选的，所述夹持件的外周大小与所述旋转件的内圈的大小相匹配。

优选的，所述夹持件包括一支撑圈和多个限位件，所述多个限位件均匀固定设置在所述支撑圈上，以所述多个限位件的一端能夹持印章，所述多个限位件的另一端抵靠设在所述旋转件的内圈上。

优选的，所述多个限位件的数量为4个。

优选的，所述多个限位件具体为锁紧螺栓。

优选的，所述支撑圈为圆形的。

优选的，所述固定件为两个。

优选的，两个所述固定件相对设置，所述旋转件固定在两个所述固定件中间。

优选的，两个所述固定件的相对面上开设有凹槽，以使所述旋转件卡设在所述凹槽中。

优选的，所述旋转件具体为轴承；和/或，所述基座还包括一底座，所述摩擦面可拆卸地固定在所述底座上，所述底座设置在所述两个平行滑轨的下方。

本申请的有益效果如下：

本申请提供的可旋转印章磨平装置，根据印章的大小调节所述多个限位件以使所述印章稳固，与旋转件内圈固定，并能相对旋转件外圈旋转。所述固定件在所述滑轨上来回滑动以在所述摩擦面上摩擦，达到磨平印章的技术效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例。

图1为本申请一较佳实施方式可旋转印章磨平装置的结构示意图；

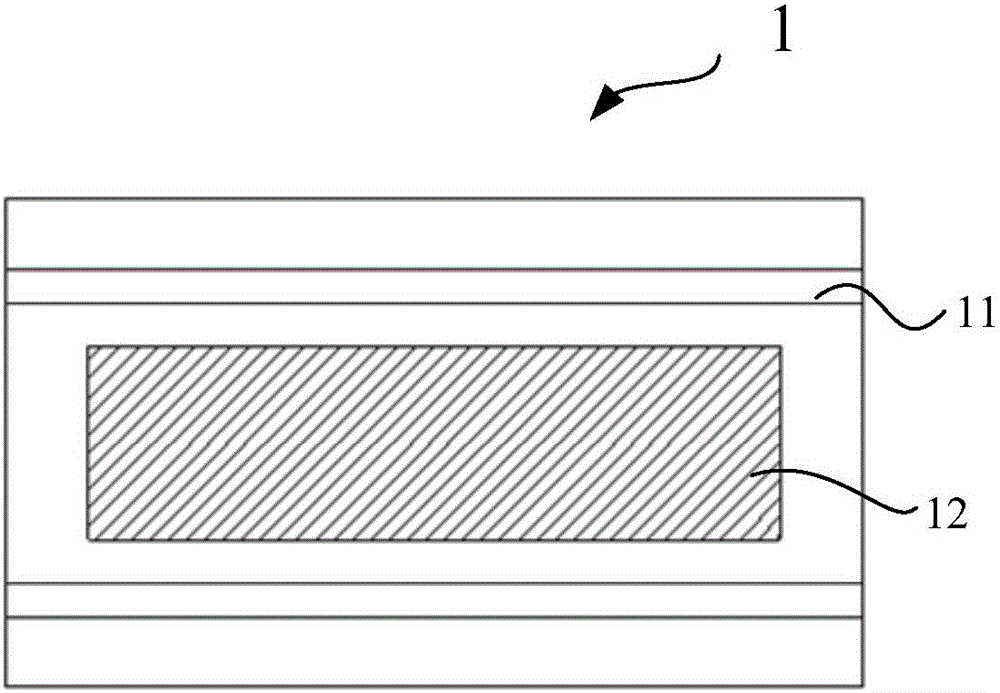

图2为本申请图1中基座的结构示意图；

图3为本申请图2中基座的左视图；

图4为本申请图1的一局部视图；

100-可旋转印章磨平装置，1-基座，11-滑轨，12-摩擦面，2-固定件，3-旋转件，4-夹持件，41-支撑圈，42-限位件，200-印章。

具体实施方式

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

图1为本申请一较佳实施方式可旋转印章磨平装置的结构示意图。请同时参阅图1，本申请提供的可旋转印章磨平装置100包括基座1、固定件、旋转件3及夹持件4。

请参阅图2和图3，所述基座1用于提供印章底面磨平的磨平面及支撑其他部件。所述基座1上具有两个平行滑轨11和一摩擦面12。所述摩擦面12设置在所述两个平行滑轨11的下方，且所述摩擦面12位于所述两个平行滑轨11中间。作业时印章200可沿着所述两个平行滑轨11滑动，所述印章200的底面在所述摩擦面12上摩擦来达到磨平所述印章200的效果。所述基座1还包括一底座，所述摩擦面12可拆卸地固定在所述底座上，所述底座设置在所述两个平行滑轨11的下方。

请参阅图4，所述固定件2用于固定所述旋转件3，以使所述旋转件3可沿着所述两个平行滑轨11滑动。所述固定件2卡设在所述两个平行滑轨11中，所述固定件2可在所述基座1上沿着所述两个平行滑轨11的方向滑动。所述固定件2为两个。两个所述固定件2相对设置，所述旋转件3固定在两个所述固定件2中间。两个所述固定件2的相对面上开设有凹槽，以使所述旋转件3卡设在所述凹槽中。

所述旋转件3用于固定所述夹持件4，并使所述夹持件4可相对所述固定件2旋转。具体的，所述旋转件3的外圈固定在所述固定件2中，所述旋转件3的内圈可相对所述外圈旋转；所述夹持件4固定在所述旋转件3的内圈，用于夹持印章200。所述夹持件4的外周大小与所述旋转件3的内圈的大小相匹配。在本实施例中，所述夹持件4的外周大小等于所述旋转件3的内圈大小，以使所述夹持件4与所述旋转件3固定连接。优选的，所述旋转件3具体为轴承。

其中，所述夹持件4包括一支撑圈41和多个限位件42，所述多个限位件42均匀固定设置在所述支撑圈41上，以所述多个限位件42的一端能夹持印章200，所述多个限位件42的另一端抵靠设在所述旋转件3的内圈上。所述多个限位件42的数量为4个，以保证了所述印章200的稳固性，同时也使被夹持的印章200不限于圆形，可以为方形等。所述多个限位件42具体为锁紧螺栓。所述支撑圈41为圆形的。

作业时，根据印章200的大小调节所述多个限位件42以使所述印章200稳固，与旋转件3内圈固定，并能相对旋转件3外圈旋转。所述固定件2在所述滑轨11上来回滑动以在所述摩擦面12上摩擦，达到磨平印章200的技术效果。

本申请至少存在如下有益效果：

本申请提供的可旋转印章磨平装置，根据印章的大小调节所述多个限位件以使所述印章稳固，与旋转件内圈固定，并能相对旋转件外圈旋转。所述固定件在所述滑轨上来回滑动以在所述摩擦面上摩擦，达到磨平印章的技术效果。

最后所应说明的是，以上具体实施方式仅用以说明本实用新型的技术方案而非限制，尽管参照实例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
