盆苗搬运省力装置的制作方法

本实用新型涉及一种运输工具类，尤其指一种花盆搬运工具。
背景技术：

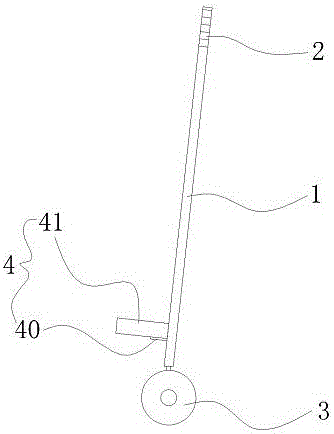

：现有技术中，在苗场中的盆苗搬运大多是通过绳索和抬杆人力抬运，费时费力；还有就是通过平板车作水平方向的搬运，但平板车需要人力反复地将盆苗进行装卸，从而导致工作效率低。因此，有必要设计一种新的盆苗搬运装置，以解决上述问题。技术实现要素：本实用新型的创作目的在于提供一种不需要人力反复装卸，省时省力，且适合各种大小盆苗的搬运的盆苗搬运省力装置。为了达到上述目的，本实用新型采用如下技术方案：一种盆苗搬运省力装置，其特征在于，包括：车架，所述车架的顶部设有把手，所述车架的底部设有两个车轮，两个所述车轮的垂直轴线与所述车架之间具有一个夹角；所述车架固定有卡盆装置，所述卡盆装置包括半圆钢板以及两条弧形卡臂；所述半圆钢板位于两个所述车轮的上方且靠近两个所述车轮，所述半圆钢板上开有多个小孔；两条所述弧形卡臂通过插销对称旋转连接于所述半圆钢板的板面，且两条所述卡臂的长度大于所述半圆钢板的半径。与现有技术相比，本实用新型具有以下有益效果：通过设置两个所述车轮的垂直轴线与所述车架之间具有一个夹角，当需要装卸盆苗时，只需将所述盆苗搬运省力装置推至盆苗前，在扶直所述车架，因两个所述车轮的垂直轴线与所述车架之间具有一个夹角，所述卡盆装置能降低到靠近地面的位置，卡进盆苗的外侧后，将所述车架按压至正常搬运角度后，即能装盆苗提升离开地面，从而方便进行搬运。此外，两条所述弧形卡臂通过插销对称旋转连接于所述半圆钢板，从而能通过所述插销调整两条所述弧形卡臂的角度，以适合搬运不同大小的盆苗，提高所述盆苗搬运省力装置的适用性。【附图说明】图1为本实用新型盆苗搬运省力装置的示意图；图2为本实用新型盆苗搬运省力装置的侧视图；图3为本实用新型盆苗搬运省力装置的俯视图。具体实施方式的附图标号说明：车架1把手2车轮3卡盆装置4半圆钢板40小孔401弧形卡臂41插销5【具体实施方式】为便于更好的理解本实用新型的目的、结构、特征以及功效等，现结合附图和具体实施方式对本实用新型作进一步说明。如图1至图3所示，本实用新型的盆苗搬运省力装置（图未标）包括：车架1，所述车架1的顶部设有把手2，供操作人员进行操作。所述车架1的底部设有两个车轮3，两个所述车轮3的垂直轴线与所述车架1之间具有一个夹角；所述车架1固定有卡盆装置4位于两个所述车轮3的上方，所述卡盆装置4包括半圆钢板40以及两条弧形卡臂41，所述半圆钢板40上开有多个小孔401，两条所述弧形卡臂41通过插销5对称旋转连接于所述半圆钢板40的板面，且两条所述弧形卡臂41的长度大于所述半圆钢板40的半径。当需要装卸盆苗时，只需将所述盆苗搬运省力装置推至盆苗前，在扶直所述车架1，因两个所述车轮3的垂直轴线与所述车架1之间具有一个夹角，所述卡盆装置4能降低到靠近地面的位置，卡进盆苗的外侧后，将所述车架1按压至正常搬运角度后，即能装盆苗提升离开地面，从而无需人力弯下腰进行装卸，省时省力且方便进行搬运。此外，两条所述弧形卡臂41通过插销5对称旋转连接于所述半圆钢板40，从而能通过所述插销5调整两条所述弧形卡臂41的角度，以适合搬运不同大小的盆苗，提高所述盆苗搬运省力装置的适用性。所述半圆钢板40托住盆苗的底部，避免搬运过程中盆苗跌落；所述半圆钢板40上开有多个小孔401，当盆苗上有积水时，可以从多个所述小孔401流走，避免积水；且两条所述弧形卡臂41的长度大于所述半圆钢板40的半径，可使得所述盆苗搬运省力装置适用于搬运体积较大的盆苗。综上所述，本实用新型的盆苗搬运省力装置通过设置两个所述车轮3的垂直轴线与所述车架1之间具有一个夹角，当需要装卸盆苗时，只需将所述盆苗搬运省力装置推至盆苗前，在扶直所述车架1，因两个所述车轮3的垂直轴线与所述车架1之间具有一个夹角，所述卡盆装置4能降低到靠近地面的位置，卡进盆苗的外侧后，将所述车架1按压至正常搬运角度后，即能装盆苗提升离开地面，无需弯下腰进行装卸，省时省力，方便进行搬运。以上详细说明仅为本实用新型之较佳实施例的说明，非因此局限本实用新型之专利范围，所以，凡运用本创作说明书及图示内容所为之等效技术变化，均包含于本创作之专利范围内。当前第1页1 2 3
