一种用于婴儿休息承载装置的制作方法

本发明涉及婴儿用品领域，特别是一种用于婴儿休息承载装置。

背景技术：

婴儿车，是一种专门为运送婴儿的手推车，让婴儿可以在车内坐、卧、休息，以代替过往的背儿带或摇篮。旧式的婴儿车不能折叠。在1960年代时的婴儿车，也只不过是一个手推车上的摇篮，纯綷让人把婴儿带出户外，所以用途不大。后来发展出可折叠的婴儿车，使之可以放进汽车的车尾箱，以方便运送。在香港，过往曾经禁止乘客把婴儿车带上公共交通工具，但后来随着无障碍交通工具的普遍，使乘客可以借用交通工具内放置轮椅的位置放置婴儿车，使这禁令得以放宽。

作为婴儿的座驾，保证好婴儿的安全是最为重要的，为了不让淘气的婴儿到处乱动，或者是为了不让睡着的婴儿一翻身就掉下婴童车，现在大部分的婴童车都带有安全系统。最为简单的是安全杆，这种安装件无法保证婴儿在极大的挣脱下是否还保持紧锁。所有婴童车都需要爸爸妈妈推着走，所以车轮对于婴童车来说是至关重要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种用于婴儿休息承载装置。

实现上述目的本发明的技术方案为，一种用于婴儿休息承载装置，包括移动本体，所述移动本体下方安装移动机构，所述移动本体内设置储物机构、防护机构和多媒体机构，所述移动本体侧壁设置辅助推动机构，所述移动本体上端面安装双层防护机构，所述储物机构是由安装在移动本体内左右相对壁面上的一对滑轮槽、安装在滑轮槽内的一对滑轮、插装在每个滑轮上的转轴、固定在转轴上的承载板、安装在承载板上的储物箱、安装在储物箱上的拉手、开在移动本体外壁上的拉出口、安装在移动本体内侧表面支撑架、销轴连接在支撑架上的一号杆、销轴连接在一号杆上的二号杆、销轴连接在二号杆上的三号杆和销轴连接在三号杆上的四号杆共同构成的，所述四号杆与储物箱后端面销轴连接，所述防护机构是由安装在移动本体上一对滑楞、安装在滑楞上的滑件、安装在一对滑件上的座椅、设置座椅一侧的安装带、设置在安装带另一端的插板、安装在插板上的多个安装槽、设置在安装槽内的垫片、固定在垫片上的硬钢弹簧、固定在硬钢弹簧另一端的限位件、固定在座椅侧表面的锁紧盒和开在锁紧盒侧表面的插锁口共同构成的。

所述多媒体机构是由安装在移动本体上；且位于座椅前侧的支撑板、安装在支撑板上的滑道、安装在滑道上的移动块和安装在移动块上的音乐播放器共同构成的，所述支撑板上设置手机支撑架。

所述双层防护机构是由固定在移动本体上；且位于座椅后侧的一号门型架、销轴连接在一号门型架一对支撑腿；且靠近其下端的二号门型架、一端与一号门型架横梁固定连接；且另一端与二号门型架横梁相连接的一号防水抗寒的保温层、固定在一号门型架上的二号防水抗寒的保温层。

所述移动机构是由安装在移动本体下端面的两对支撑座和分别安装在每个支撑座上的万向轮共同构成的。

所述辅助推动机构由安装在移动本体外侧的支撑架、开在支撑架支腿端面的开口，插装在开口内伸缩杆、固定在伸缩杆另一端横梁、套装在横梁上的防滑套、固定在移动本体外壁；且位于支撑架下方的一对门型把手共同构成的。

所述支撑座为n型架。

所述限位件与插锁口配合锁紧。

所述移动本体内部呈中空结构；且外部呈矩形结构。

利用本发明的技术方案制作的用于婴儿休息承载装置，储物机构、防护机构、多媒体机构和双层防护机构，本装置通过这些机构可做到，放置婴儿用品，保护儿童的安全、儿童休息时，可播放一些健康的音乐，通过双层防护机构可有效的放置雨雪的进入，起到抗寒防晒的作用。

附图说明

图1是本发明所述一种用于婴儿休息承载装置的结构示意图；

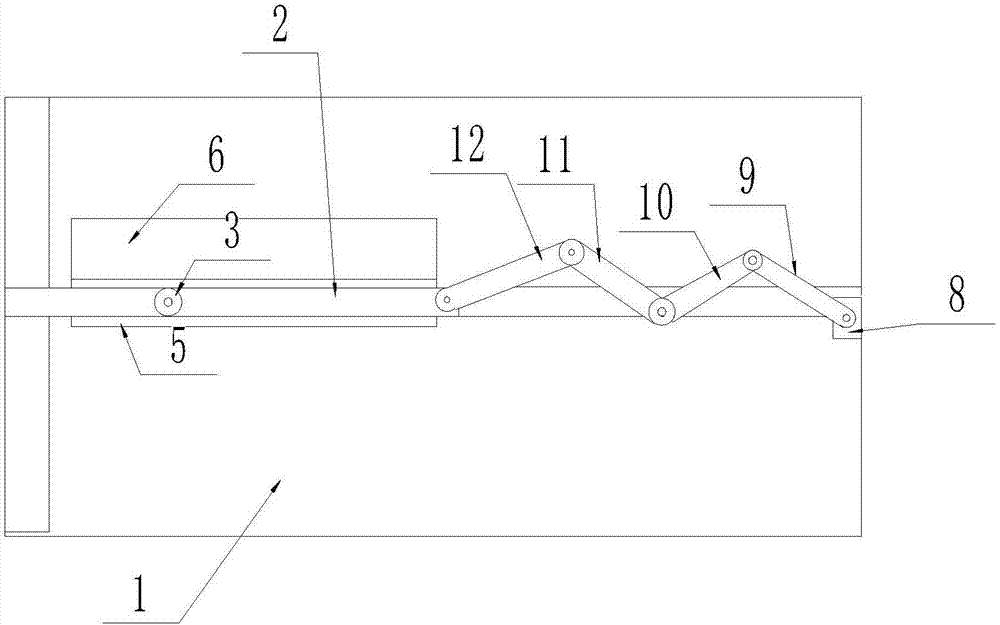

图2是本发明所述储物机构的部分结构示意图；

图3是本发明所述防护机构部分结构；

图4是本发明所述一号门型架与保温层之间的配合关系结构示意图；

图中，1、移动本体；2、滑轮槽；3、滑轮；4、转轴；5、承载板；6、储物箱；7、拉手；8、支撑架；9、一号杆；10、二号杆；11、三号杆；12、四号杆；13、滑楞；14、滑件；15、座椅；16、安装带；17、插板；18、防滑套；19、门型把手；20、安装槽；21、垫片；22、硬钢弹簧；23、锁紧盒；24、插锁口；25、支撑板；26、滑道；27、移动块；28、音乐播放器；29、一号门型架；30、二号门型架；31、保温层；32、支撑座；33、万向轮；34、伸缩杆；35、横梁。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-4所示，一种用于婴儿休息承载装置，包括移动本体(1)，所述移动本体(1)下方安装移动机构，所述移动本体(1)内设置储物机构、防护机构和多媒体机构，所述移动本体(1)侧壁设置辅助推动机构，所述移动本体(1)上端面安装双层防护机构，其特征在于，所述储物机构是由安装在移动本体(1)内左右相对壁面上的一对滑轮槽(2)、安装在滑轮槽(2)内的一对滑轮(3)、插装在每个滑轮(3)上的转轴(4)、固定在转轴(4)上的承载板(5)、安装在承载板(5)上的储物箱(6)、安装在储物箱(6)上的拉手(7)、开在移动本体(1)外壁上的拉出口、安装在移动本体(1)内侧表面支撑架(8)、销轴连接在支撑架(8)上的一号杆(9)、销轴连接在一号杆(9)上的二号杆(10)、销轴连接在二号杆(10)上的三号杆(11)和销轴连接在三号杆(11)上的四号杆(12)共同构成的，所述四号杆(12)与储物箱(6)后端面销轴连接，所述防护机构是由安装在移动本体(1)上一对滑楞(13)、安装在滑楞(13)上的滑件(14)、安装在一对滑件(14)上的座椅(15)、设置座椅(15)一侧的安装带(16)、设置在安装带(16)另一端的插板(17)、安装在插板(17)上的多个安装槽(20)、设置在安装槽(20)内的垫片(21)、固定在垫片(21)上的硬钢弹簧(22)、固定在硬钢弹簧(22)另一端的限位件、固定在座椅(15)侧表面的锁紧盒(23)和开在锁紧盒(23)侧表面的插锁口(24)共同构成的；所述多媒体机构是由安装在移动本体(1)上；且位于座椅前侧的支撑板(25)、安装在支撑板(25)上的滑道(26)、安装在

滑道(26)上的移动块(27)和安装在移动块(27)上的音乐播放器(28)共同构成的，所述支撑板(25)上设置手机支撑架；所述双层防护机构是由固定在移动本体(1)上；且位于座椅(15)后侧的一号门型架(29)、销轴连接在一号门型架(29)一对支撑腿；且靠近其下端的二号门型架(30)、一端与一号门型架(29)横梁固定连接；且另一端与二号门型架(30)横梁相连接的一号防水抗寒的保温层(31)、固定在一号门型架(29)上的二号防水抗寒的保温层(31)；所述移动机构是由安装在移动本体(1)下端面的两对支撑座(32)和分别安装在每个支撑座(32)上的万向轮(33)共同构成的；所述辅助推动机构由安装在移动本体(1)外侧的支撑架(8)、开在支撑架(8)支腿端面的开口，插装在开口内伸缩杆(34)、固定在伸缩杆(34)另一端横梁(35)、套装在横梁(35)上的防滑套(18)、固定在移动本体外壁；且位于支撑架(8)下方的一对门型把手(19)共同构成的；所述支撑座(32)为n型架；所述限位件与插锁口(24)配合锁紧；所述移动本体(1)内部呈中空结构；且外部呈矩形结构。

本实施方案的特点为，移动本体下方安装移动机构，移动本体内设置储物机构、防护机构和多媒体机构，移动本体侧壁设置辅助推动机构，移动本体上端面安装双层防护机构，其特征在于，储物机构是由安装在移动本体内左右相对壁面上的一对滑轮槽、安装在滑轮槽内的一对滑轮、插装在每个滑轮上的转轴、固定在转轴上的承载板、安装在承载板上的储物箱、安装在储物箱上的拉手、开在移动本体外壁上的拉出口、安装在移动本体内侧表面支撑架、销轴连接在支撑架上的一号杆、销轴连接在一号杆上的二号杆、销轴连接在二号杆上的三号杆和销轴连接在三号杆上的四号杆共同构成的，四号杆与储物箱后端面销轴连接，防护机构是由安装在移动本体上一对滑楞、安装在滑楞上的滑件、安装在一对滑件上的座椅、设置座椅一侧的安装带、设置在安装带另一端的插板、安装在插板上的多个安装槽、设置在安装槽内的垫片、固定在垫片上的硬钢弹簧、固定在硬钢弹簧另一端的限位件、固定在座椅侧表面的锁紧盒和开在锁紧盒侧表面的插锁口共同构成的,储物机构、防护机构、多媒体机构和双层防护机构，本装置通过这些机构可做到，放置婴儿用品，保护儿童的安全、儿童休息时，可播放一些健康的音乐，通过双层防护机构可有效的放置雨雪的进入，起到抗寒防晒的作用。

在本实施方案中，首先，将婴儿放置在座椅上，可通过将一对滑件在滑楞内滑动后在将其卡紧在滑楞内，这样可调节座椅的舒适度，通过位于座椅上的安全带插入到锁紧盒内，在插板加工安装槽，在安装槽内放置垫片，在垫片上放置硬钢弹簧，同时在硬钢弹簧上安装限位件，通过限位件与锁紧口的配合卡紧，起到安全的作用，为了适应各种身高的父母，在手推车本体外侧表面安装了n型支撑架，在n型支撑架的一对支腿端面加工开口，在开口内固定伸缩杆，同时在一对伸缩杆另一端规定横梁，在横梁上套装防滑套，n型支撑架的支腿向下弯曲，所以拉动伸缩杆的时候，就可以调节横梁的位置了，这样就做到了适应不同身高的父母，同时为了更好的适应不同父母的身高，还在手推车本体侧表面安装了一对门型把手，此把手为万用把手，同时将位于移动本体上的二号门型架落下，因为二号门型架与一号门型架之间固定了一号防水抗寒的保温层、在一号门型架上固定了二号防水抗寒的保温层，这样就间接的形成了一个空间，可以起到抗寒防晒，防雨雪的作用，为了让婴儿在休息时可以适当的享受生活，控制音乐播放器播放音乐，通过蓄电池供电，还可以通过在手机支撑架上放置手机播放一些健康的视屏，开发孩子的智力，同时音乐播放器的位置时可以通过的，因为在支撑板上安装了滑道，在滑道内安装了移动块，音乐播放器是安装在移动块上的，所以可以调节，在移动本体外下表面四角处均设置了支撑座，在支撑座上安装了万向轮，所以可以进行移动，为了稳固储物箱，一号杆、二号杆、三号杆和四号杆之间形成了一个折叠的伸缩件，因为一号杆是固定在支撑架上的，一号杆、二号杆、三号杆和四号杆之间是销轴连接，四号杆与储物箱外壁销轴连接，在拉取储物箱的时候，四根杆可进行折叠，所以起到了稳固作用。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
