折叠式多用途车垫罩的制作方法

本实用新型涉及一种折叠式多用途车垫罩。

背景技术：

公开号为CN102050178A的中国专利公开一种自行车垫伸缩式遮尘罩，当骑车人到达目的地停车时，从与坐垫的后部平行配置的一个圆筒式罩壳的开口缝中，手揑外露的拉杆，从罩壳中抽出遮尘布，一直延伸至坐垫前端，将挂勾勾住坐垫前端的挂扣，遮尘布便笼罩了整个自行车坐垫，在自行车停车期间，遮尘布可以严密地遮挡灰尘不掉落在坐垫上。当又要骑车时，从挂扣上摘除挂勾，遮尘布在卷簧的卷曲弹性力的拉曳下又卷缩入罩壳内，坐垫上干干净净，适宜骑车人不再担心弄脏裤子放心地骑车，遮尘布又很方便地卷缩在罩壳内丝毫不影响骑车。而且遮尘布拉开后能以很大的面积遮罩在自行车坐垫表面，而使用完毕又缩入罩壳内占用很小的体积，装配在自行车坐垫后方，完全不影响骑车。但此种结构比较复杂。

技术实现要素：

本实用新型的目的是提供一种结构简单、使用方便的折叠式多用途车垫罩。

本实用新型的目的是这样实现的，所述的折叠式多用途车垫罩，包括卡扣、滑槽、连接杆、弧形支撑杆和软膜，其特征在于：所述卡扣能插入坐垫杆而固定，在卡扣的左右两侧各固定有滑槽，每侧的滑槽设有一连接杆，连接杆一端嵌入滑槽中，且能在滑槽中移动，连接杆的另一端与位于相同侧的弧形支撑杆的末端转动连接；弧形支撑杆上表面固定有软膜。

本实用新型的目的是这样实现的，所述的折叠式多用途车垫罩，包括卡扣、弧形凹槽、弧形支撑杆和软膜，其特征在于：所述卡扣插入坐垫杆而固定；在卡扣的左右两侧各固定有弧形凹槽，所述的弧形凹槽用来定位弧形支撑杆，弧形支撑杆的两末端分别置于卡扣的左右两侧各固定有的弧形凹槽内且能移动；弧形支撑杆上表面固定有软膜。

所述的弧形支撑杆由若干根弧形细杆组成，若干根弧形细杆能叠合在一起或展开，若干根弧形细杆的两末端分别与连接杆的另一端转动连接，若干根弧形细杆能转动展开或折叠，若干根弧形细杆上表面固定有软膜。

所述的弧形支撑杆由若干根弧形细杆组成，若干根弧形细杆能叠合在一起或展开，若干根弧形细杆的两末端均有接头，且分别套在卡扣的左右两侧各固定有的弧形凹槽内且能移动，在弧形细杆表面固定有软膜。

卡扣形状采用前部设有开口的弧形圈。

软膜采用防水、反光的软性塑料膜，表面能印制图案。

弧形支撑杆采用有一定弹性的材料，既能保持弧形外观，也能在一定程度内伸缩。

在最外侧的弧形细杆上设置反光片。

在最内侧的弧形细杆中部处设计有一个钩状物，既便于打开弧形细杆时手指用力，又便于展开后勾住坐垫头部下方，保持固定。

本实用新型的有益效果为：本实用新型适用于各类自行车、电动自行车坐垫的多用途折叠罩，可以与各种尺寸的坐垫配合使用，整体折叠结构，可以方便地隐藏于坐垫下方，不影响整体美观；车辆骑行时完全折叠，位于坐垫后下方不妨碍骑行；车辆露天停放时可以将折叠罩完全打开，将坐垫完全覆盖，雨雪天可以保持坐垫干爽，夏天避免太阳爆嗮后的高温。折叠罩结构简单，由卡扣、滑槽、连接杆、弧形支撑杆和软膜组成，安装方便，将卡扣直接插入坐垫杆上即可，打开收起一步到位，十分简便。同时折叠罩配上反光片，有利于夜间骑车安全。

附图说明

图1为本实用新型的结构示意图。

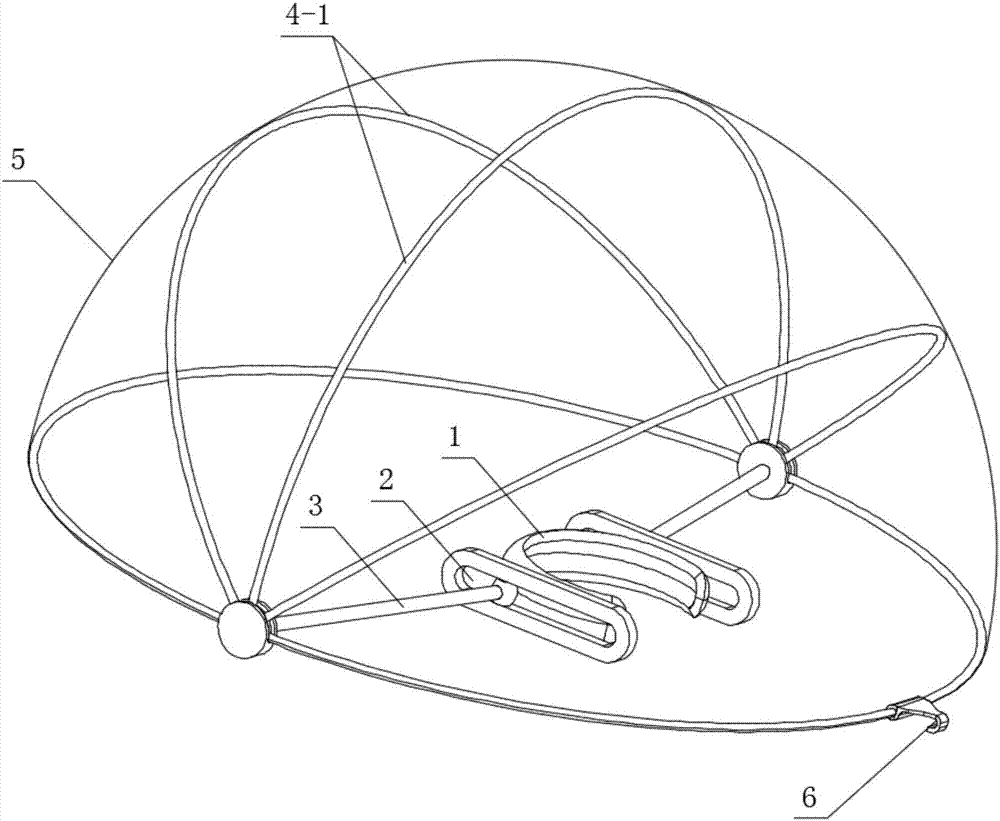

图2为本实用新型的立体结构示意图。

图3为本实用新型的另一结构示意图。

图4为本实用新型的另一结构的立体结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型的结构和工作原理及工作过程进行详细说明：

实施例一

如附图1、图2所示，本实用新型所述的折叠式多用途车垫罩，包括卡扣1、滑槽2、连接杆3、弧形支撑杆4和软膜5，其特征在于：

1、所述卡扣1插入坐垫杆而固定，卡扣可采用硬质塑料成型，卡扣形状可以是前部设有开口的弧形圈。

2、在卡扣1的左右两侧各固定有滑槽2，所述的滑槽可采用倾斜设计，可优选与坐垫杆有一定夹角，是为打开、折叠时移动弧形中心点。

3、每侧滑槽2设有一连接杆3，连接杆3一端嵌入滑槽2中，且能在滑槽中移动，优选不能脱离滑槽，连接杆可以与坐垫杆处于垂直位置，也可以与坐垫杆有一定夹角，根据不同坐垫形状进行调节，连接杆3的另一端与位于相同侧的弧形支撑杆4末端转动，采用的结构是：连接杆3的另一端与位于相同侧的弧形支撑杆4末端的转轴固定连接，或者连接杆3的另一端直接作为位于相同侧的弧形支撑杆4末端的转轴用，即位于相同侧的弧形支撑杆4的末端转动连接在连接杆3的另一端上。

4、弧形支撑杆4采用有一定弹性的材料，既可以保持弧形外观，也可以在一定程度内伸缩变形；弧形支撑杆由若干根弧形细杆4-1组成，若干根弧形细杆根据车垫大小不同，数量也不同，一般指2-10根，若干根弧形细杆能叠合在一起或展开，若干根弧形细杆的两末端均与位于相同侧的连接杆3的另一端转动连接，比如：若干根弧形细杆的两末端能绕转轴转动而展开或折叠，若干根弧形细杆上表面固定有软膜5，其结构像折叠灯笼。

5、软膜采用防水、反光的软性塑料膜，表面可以印制图案；在最外侧的弧形细杆上设置反光片，不管是打开收起都可以看到反光；在最内侧的弧形细杆中部处可设计有一个钩状物6，既便于打开时手指用力，也便于展开后勾住坐垫头部下方，保持固定位置。

本实用新型使用时，可以将卡扣通过其开口卡在坐垫杆而固定，然后滑动连接杆到滑槽的适当位置后，通过拉动钩状物、以打开若干根弧形细杆和软膜使之形成罩，所述的罩能达到盖住车垫为准，并使最外侧的弧形细杆上的反光片展示，此时还可微调连接杆使本实用新型最佳地罩住车垫，最后通过钩状物勾住坐垫头部下方，保持固定位置；当车辆骑行时，脱开钩状物，将若干根弧形细杆绕转轴折叠并使软膜完全折叠，然后使之位于坐垫后下方不妨碍骑行。

实施例二

如附图3、图4所示，本实用新型所述的折叠式多用途车垫罩，包括卡扣1、弧形凹槽7、弧形支撑杆4和软膜5，其特征在于：

1、所述卡扣插入坐垫杆而固定，卡扣可采用硬质塑料成型，卡扣形状可以是前部设有开口的弧形圈。

2、在卡扣的左右两侧各固定有弧形凹槽7，所述的弧形凹槽用来定位弧形支撑杆，当打开、折叠时弧形支撑杆的两侧末端分别置于卡扣的左右两侧的弧形凹槽内且能移动，优选不能脱离弧形凹槽。

3、弧形支撑杆4采用有一定弹性的材料，既可以保持弧形外观，也可以在一定程度内伸缩变形；弧形支撑杆由若干根弧形细杆4-1组成，若干根弧形细杆根据车垫大小不同，数量也不同，一般指2-10根，若干根弧形细杆能叠合在一起或展开，若干根弧形细杆的两末端均有接头，套在弧形凹槽内可移动，折叠时可以向弧形凹槽后部收拢，展开时向弧形凹槽前部移动，在弧形细杆表面固定有软膜5，其结构像折叠灯笼；

4、软膜采用防水、反光的软性塑料膜，表面可以印制图案；在最外侧的弧形细杆上设置反光片，不管是打开收起都可以看到反光；在最内侧的弧形细杆中部处可设计有一个钩状物6，既便于打开时手指用力，也便于展开后勾住坐垫头部下方，保持固定位置。

本实用新型通过卡扣开口卡在坐垫杆而固定，平时折叠在车垫后下方，使用时然后通过拉动钩状物移动弧形支撑杆向车垫前部移动，以打开若干根弧形细杆和软膜使之形成罩，所述的罩能完全覆盖住车垫为准，通过钩状物勾住坐垫头部下方，保持固定位置；当车辆骑行时，脱开钩状物，将弧形支撑杆收回到车垫后下方并使软膜完全折叠，不妨碍骑行。
