一种垂直螺旋用联轴节的制作方法

文档序号:11831463阅读:303来源:国知局
一种垂直螺旋用联轴节的制作方法与工艺

本实用新型涉及一种垂直螺旋输送机的垂直螺旋轴用联轴节。



背景技术:

垂直螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,一般用于输送粉状物料。当螺旋轴长度超过5米时,就要分成若干段,然后由套筒联轴器连接起来。当更换螺旋轴或中间轴承时,要轴向串动螺旋轴,拆卸特别困难。



技术实现要素:

本实用新型目的是针对现有技术存在的缺陷,提供一种用于垂直螺旋的联轴节。

本实用新型是采取以下技术方案实现的:

垂直螺旋用联轴节包括第一半轴套和第二半轴套,在所述第一半轴套和第二半轴套的纵向剖面均匀分布若干个可以相互啮合的啮合齿或啮合槽,通过啮合齿或啮合槽将第一半轴套和第二半轴套扣合形成一个完整轴套,所述第一半轴套和第二半轴套的底部中央分别设置半圆形槽,所述4个半圆形槽半径相等,垂直螺旋用联轴节设置在直径相等且同轴设置的上螺旋轴和下螺旋轴外侧并将上螺旋轴和下螺旋轴包覆,所述半圆形槽配合形成的圆孔与上螺旋轴和下螺旋轴形成紧密配合。

所述啮合齿采用梯形齿或矩形齿;所述啮合槽采用梯形槽或矩形槽。

所述啮合齿和啮合槽的形状相匹配,当啮合齿为梯形齿时,啮合槽为梯形槽;当啮合齿为矩形齿时,啮合槽为矩形槽。

所述第一半轴套和第二半轴套的一侧通过铰链活动连接,另一侧通过圆锥销和螺母紧固。

所述第一半轴套和第二半轴套的两侧均通过圆锥销和螺母紧固。

所述第一半轴套和第二半轴套内径相等,外径相等,高度相等,所述第一半轴套和第二半轴套的内径与外径之比为0.6-0.7。

本实用新型的有益效果是结构简单,制作容易,便于拆卸,特别是连接刚性好,同轴度好;另外根据有限元分析的结果,优化设计了内径与外径之比为0.6-0.7,使强度得到充分利用;剖分的轴套剖面均匀分布若干个可以相互啮合的啮合齿或啮合槽,所述啮合齿采用梯形齿或矩形齿;所述啮合槽采用梯形槽或矩形槽,扣合后定位可靠,承载能力大。

附图说明

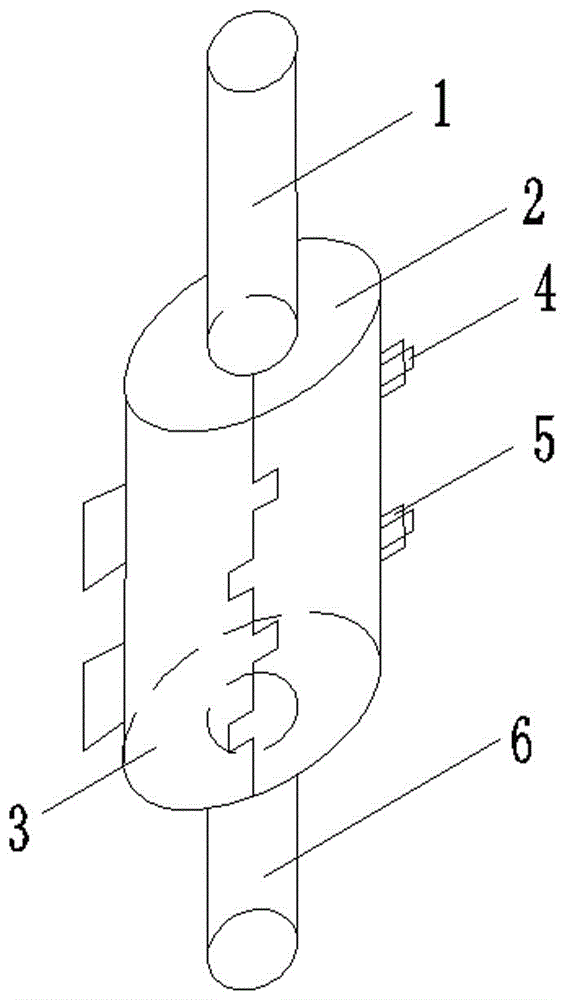

图1为本实用新型的啮合齿或啮合槽为梯形时的立体结构示意图。

图2为本实用新型的啮合齿或啮合槽为矩形时的立体结构示意图。

具体实施方式

下面结合说明书附图对本实用新型进行进一步详述:

如图1所示是一种垂直螺旋用联轴节,包括第一半轴套2和第二半轴套3,第一半轴套2和第二半轴套3将直径相等且同轴放置的上螺旋轴1和下螺旋轴6包覆在一起,所述上螺旋轴1和下螺旋轴6的外圆与第一半轴套2和第二半轴套3形成的内孔形成紧配合,换言之螺旋轴1和下螺旋轴6的外径略小于或等于第一半轴套2和第二半轴套3形成的内孔的直径,所述第一半轴套2和第二半轴套3的纵向剖面均匀分布若干个可以相互啮合的啮合齿或啮合槽,相互扣合在一起形成一个完整轴套。

本实用新型中,所述第一半轴套2和第二半轴套3通过圆锥销4和螺母5紧固,其可以是单边固定,亦可是双边固定,具体来说,单边固定的情况下,第一半轴套2和第二半轴套3的一侧是通过铰链加以固定的,其另一侧用圆锥销4和螺母5紧固;而双面固定是两个半轴套的两侧均使用圆锥销4和螺母5紧固,其依据不同的场合和要求自由选择。

本实用新型中,所述第一半轴套2和第二半轴套3内径相等,外径相等,高度相等。根据有限元分析的结果,优化设计的第一半轴套2和第二半轴套3的内径与外径之比为0.6-0.7。根据结构和强度需要,圆锥销4公称直径在10-16mm之间选择。拆卸时,只要拧下螺母5,抽出圆锥销4即可打开联轴节。
