挤出机的制作方法

本实用新型涉及一种挤出机。

背景技术：

挤出机主要包括螺杆、机筒、料斗、机头、和模具，塑料通过挤出机而塑化成均匀的熔体，并在这一过程中所建立压力下，被螺杆连续的挤出机头。

在向料斗内进行粉末或者颗粒状物料的投料时,不免会掺入部分杂质和一些未被搅碎的原料被一起带入，这些杂质和未被搅碎的原料尤其是坚硬的杂质如果进入挤料筒不仅会对挤出物质量造成影响，也会对螺杆、挤料筒等造成磨损，降低设备使用寿命。

现有技术在料斗内增设一个筛网以解决上述缺陷，但是这种直接在料斗内增设筛网的挤出机存在适用范围不够广，安装拆卸麻烦等缺点。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种料斗内壁带有筛网支座，可供放置不同筛网，适用不同颗粒大小物料的挤出机。

为实现上述目的，本实用新型提供了如下技术方案：包括料斗，所述料斗为倒锥形，其特征是：所述料斗的内壁设置有至少四个支座，所述支座均具有与料斗内壁相适应的弧度，所述支座固定于料斗上，所述各个支座设置于同一水平面；每个所述支座均包括底片和电磁铁，所述电磁铁固定于底片的上表面；所述支座上设置有圆形筛网，所述圆形筛网吸附于电磁铁上。

通过上述技术方案，同一水平面的支座用于放置筛网，在工作时打开电磁铁，通过电磁铁将筛网吸附于支座上，保证其稳定性，在需要更换筛网时关闭电磁铁，直接拿取筛网即可，使筛网通过不需要安装的方式直接放置在料斗内，更换方便。

优选的，所述底片为角钢片。

通过上述技术方案，角钢片一边固定于料斗内壁，一边水平设置，便于固定以及筛网的水平放置。

优选的，所述圆形筛网的直径小于支座所在平面的料斗的内直径。

通过上述技术方案，筛网可根据需要随意更换，具有拿取方便，更换容易等优点。

优选的，所述圆形筛网的外圈为铁质材料，中间为弹力筛网。

通过上述技术方案，圆形筛网通过外圈的的铁质材料与电磁铁相互吸附，中间部位具有弹性，在投放物料时对筛网产生撞击力，撞击力使圆形筛网的中间部分进行上下跳动，起到震动的效果，防止物料在筛网上堵塞，影响送料，且不需要增设额外的震动装置，结构简单，实用性强。

附图说明

图1为本实用新型挤出机料斗的示意图；

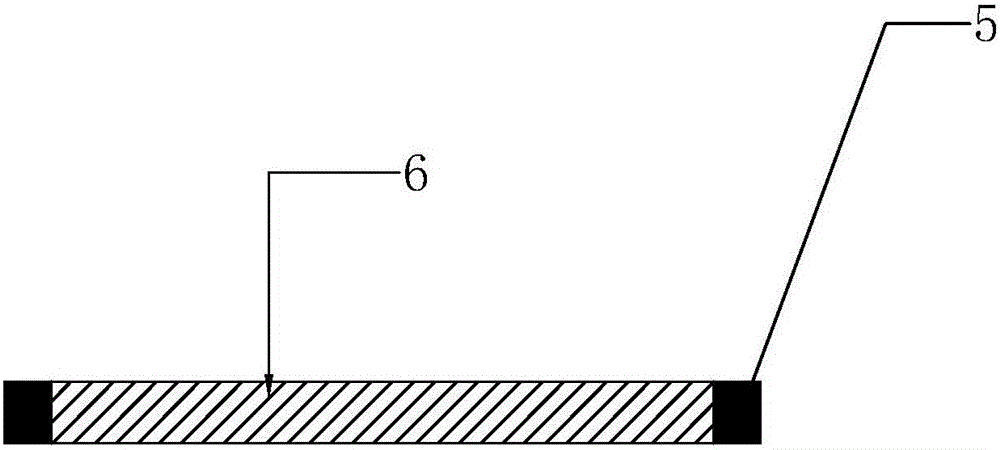

图2是本实用新型挤出机的圆形筛网剖面图；

图3是本实用新型挤出机的料斗的俯视图。

附图标记：1、料斗；2、底片；3、电磁铁；4、圆形筛网；5、外圈；6、弹力筛网。

具体实施方式

通过图1至图3对本实用新型挤出机作进一步的说明。

本实用新型的挤出机，包括料斗1，所述料斗1为倒锥形，其特征是：所述料斗1的内壁设置有至少四个支座，所述支座均具有与料斗内壁相适应的弧度，所述支座固定于料斗1上，并且通过相互适应的弧度相互紧密贴合，所述各个支座设置于同一水平面；每个所述支座均包括底片2和电磁铁3，所述电磁铁3固定于底片1的上表面，所述支座上设置有圆形筛网4，圆形筛网4通过与电磁铁3相互吸附被固定于支座上，可实现任意筛网的更换，适用于不同颗粒大小的物料。

优选的，所述底片2为具有刚度的角钢片，角钢片的一面固定于料斗内壁，另一面水平设置。

优选的，所述圆形筛网的直径略小于支座所在平面的料斗的内直径，并且大于各个支座的外边沿连接线的直径，使圆形筛网4能够平稳地放置在支架上。

优选的，所述圆形筛网4的外圈5为铁质材料，中间为弹力筛网6，弹力筛网6可以为由铁丝组成的具有弹性的铁质筛网或者其余具有弹性的材质制成的筛网，使其在工作中能因为弹性而产生跳动，实现震动效果。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
