喷淋式水冷散热器的制作方法

本实用新型涉及一种散热器，尤其是一种喷淋式水冷散热器。

背景技术：

在生产生活中，有些东西需要及时降温。现有的冷却方式中，常采用增加物体表面积来提高冷却效果。水冷却作为冷却最常用的一种冷却方式常被人们所利用。但现有技术当中虽然从外形设计增加了接触面积，在使用水冷的过程中热水不能及时排除影响冷却效果。现有的技术全方位水冷，十分浪费水也影响了冷却效果。设计一种能节约冷却水，同时能全方位水冷，还能及时排出热水的散热器十分重要。

技术实现要素：

本实用新型的目的在于为克服现有技术的不足，在此提供一种喷淋式水冷散热器，包括：内管、散热片、冷水腔以及喷淋管；内管为圆柱形，内管的外围焊接有多个散热片；散热片所在平面与内管轴心设置在同一平面上；冷水腔焊接在内管的外侧；冷水腔呈板片状，冷水腔的内部设置有条形孔；冷水腔下端的侧面设置有一排小孔；小孔与条形孔连通；散热片的底部与内管接触处设置有半圆孔；喷淋管环绕在散热片的外侧，喷嘴设置在喷淋管的内侧。

作为本方案的进一步优化，所述的喷淋管和冷水腔与自来水管相连。

作为本方案的进一步优化，所述的散热片由铜制成。

本实用新型的优点在于：在散热片之间设置冷水腔，并在散热片底部和冷水腔底部设置半圆孔和小孔，使得冷却水可以直接充满散热片底部和内管外围。设置散热片增加了内管与空气的接触面积，提高了散热效率。设置喷淋管能对散热片外侧喷水，增大与冷水接触面积。设置版圆孔和小孔能快速排出热水，提高冷却效果。采用喷淋十分节约冷却水。

附图说明

图1是本实用新型的结构示意图。

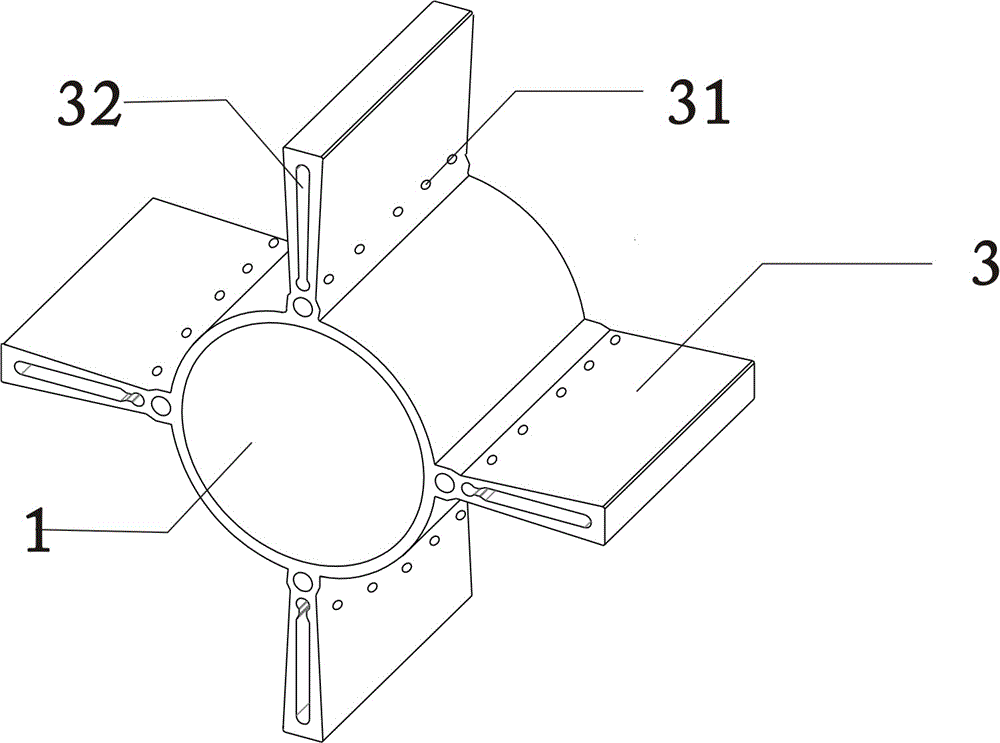

图2是本实用新型的内管与冷水腔组合的结构示意图。

图3是喷淋管的结构示意图。

图4是散热片的结构示意图。

图中：内管1；散热片2；半圆孔21；冷水腔3；小孔31；喷淋管4；喷嘴41。

具体实施方式

下面将结合附图1-4对本实用新型进行详细说明，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型涉及一种喷淋式水冷散热器，可以按照图1-4所示予以实施；包括：内管1、散热片2、冷水腔3以及喷淋管4；内管1为圆柱形，内管1的外围焊接有多个散热片2；散热片2所在平面与内管1轴心设置在同一平面上；冷水腔3焊接在内管1的外侧；冷水腔3呈板片状，冷水腔3的内部设置有条形孔32；冷水腔3下端的侧面设置有一排小孔31；小孔31与条形孔32连通；散热片2的底部与内管1接触处设置有半圆孔21；喷淋管4环绕在散热片2的外侧，喷嘴41设置在喷淋管4的内侧。 所述的喷淋管4和冷水腔3与自来水管相连，散热片2由铜制成。

在散热片2之间设置冷水腔3，并在散热片2底部和冷水腔3底部设置半圆孔21和小孔31，使得冷却水可以直接充满散热片2底部和内管1外围。设置散热片2增加了内管1与空气的接触面积，提高了散热效率。设置喷淋管4能对散热片2外侧喷水，增大与冷水接触面积。设置版小孔31和半圆孔21能快速排出热水，提高冷却效果。采用喷淋十分节约冷却水。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
