中频炉移动式烟尘捕集装置的制作方法

本发明涉及一种烟尘捕集装置，具体涉及一种中频炉移动式烟尘捕集装置。

背景技术：

目前，在冶金领域，出于环保等因素考虑，均需要采用烟尘捕集装置对中频炉冶金时产生的烟尘进行捕集处理，中频炉活动平台翻转、加料及出钢过程中，烟尘捕集装置不能及时准确到位地跟随中频炉，导致烟尘外漏的情况发生。

技术实现要素：

为解决上述问题，本发明提供一种可以实现全方位跟踪中频炉，避免烟尘外漏的中频炉移动式烟尘捕集装置。

为了实现以上目的，本发明采用如下技术方案：一种中频炉移动式烟尘捕集装置，包括烟尘捕集罩，其特征在于，所述中频炉移动式烟尘捕集装置还包括用于移动烟尘捕集罩的移动装置；所述移动装置包括X轴、Y轴和Z轴，所述X轴行走在Y轴上，Z轴一端沿X轴行走，Z轴另一端与烟尘捕集罩连接；所述Z轴调节烟尘捕集罩在垂直方向的高度；所述Z轴通过旋转装置与烟尘捕集罩相连。可实现烟尘捕集罩的上下左右全方位移动，实现中频炉炼钢过程中烟尘的全过程捕集。

所述Y轴上设置有用于X轴滑行的Y轴导轨。

所述Y轴上设置有用于X轴滑行的Y轴导轨，所述X轴底部设有导向轮，所述导向轮行走在Y轴导轨上。

所述X轴上设置有用于Z轴滑行的X轴导轨。

所述X轴上设置有用于Z轴滑行的X轴导轨，所述Z轴一端设有导向轮，所述导向轮行走在X轴导轨上。

所述旋转装置与烟尘捕集罩之间通过烟尘管道连接。

本发明的技术方案的烟尘捕集效率高达95％，可有效解决加料、出钢时烟尘捕集困难的问题，实现中频炉炼钢过程中烟尘的全过程捕集。

附图说明

图1是本发明实施例提供的一种中频炉移动式烟尘捕集装置的Z轴与烟尘捕集罩的连接结构示意图；

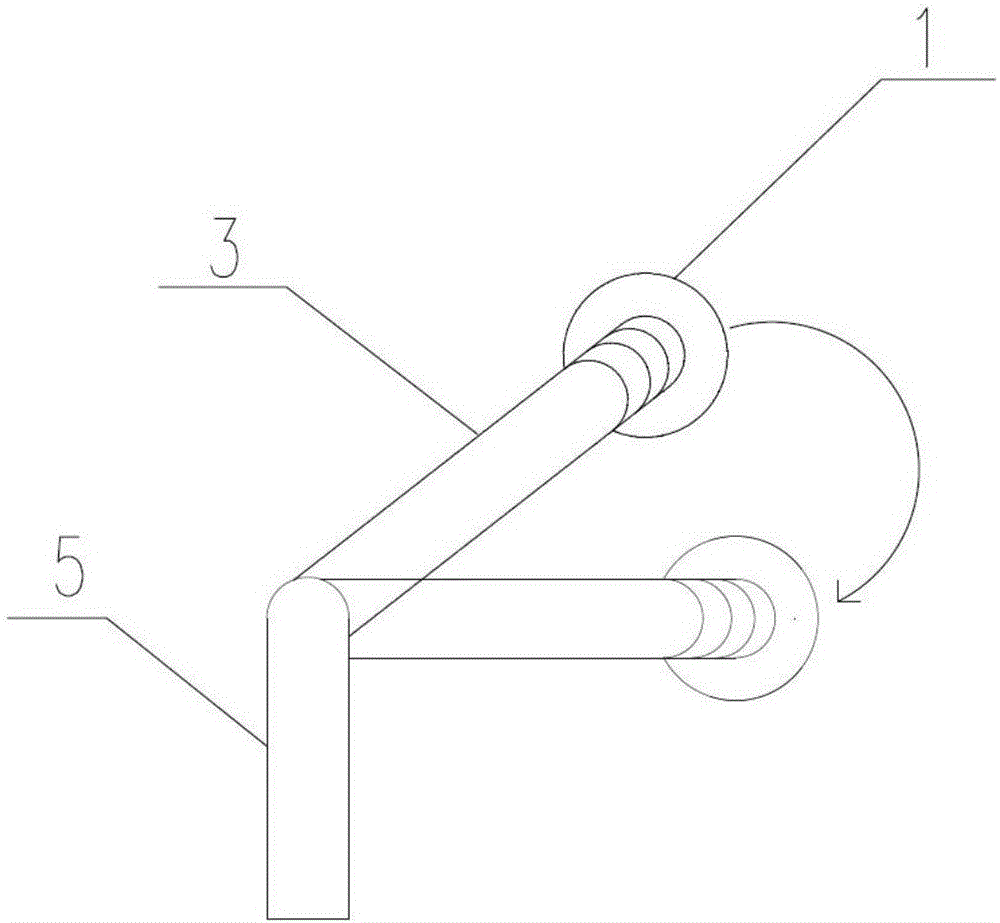

图2是本发明实施例提供的一种中频炉移动式烟尘捕集装置的Z轴与烟尘捕集罩的俯视图。

具体实施方式

实施例

见图1-2所示，本实施例提供的一种中频炉移动式烟尘捕集装置，包括烟尘捕集罩1，其特征在于，所述中频炉移动式烟尘捕集装置还包括用于移动烟尘捕集罩1的移动装置；所述移动装置包括X轴55、Y轴和Z轴，所述X轴55行走在Y轴上，Z轴一端沿X轴5行走，Z轴另一端与烟尘捕集罩1连接；所述Z轴调节烟尘捕集罩1在垂直方向的高度；所述Z轴通过旋转装置2与烟尘捕集罩1相连。可实现烟尘捕集罩1的上下左右全方位移动，实现中频炉4炼钢过程中烟尘的全过程捕集。

所述Z轴也可以为旋转升降装置(具体结构可参考专利号为201020101739.9的专利文献)；所述旋转升降装置用于旋转烟尘捕集罩1的水平面上的角度和垂直方向的长度。

所述Y轴上设置有用于X轴5滑行的Y轴导轨。

所述Y轴上设置有用于X轴5滑行的Y轴导轨，所述X轴5底部设有导向轮，所述导向轮行走在Y轴导轨上。

所述X轴5上设置有用于Z轴滑行的X轴5导轨。

所述X轴5上设置有用于Z轴滑行的X轴5导轨，所述Z轴一端设有导向轮，所述导向轮行走在X轴5导轨上。

所述旋转装置2与烟尘捕集罩1之间通过烟尘管道3连接。

本技术方案中，将烟尘捕集罩1降至低位时，可将操作平台、出钢坑全部覆盖，让中频炉4冶炼生产过程全部在低位移动式集尘罩内进行，实现了对烟气的全过程有效捕集。加料时，通过加料设备进行加料，根据生产需要几次将料加满，解决了加料时烟气难捕集的问题；出钢时，中频炉4平台翻转直接出到出钢轨道平车上的钢包里，出钢过程在烟罩内完成，克服了局部集尘罩出钢时烟气部分外漏的情况。
