一种电梯轿厢清洗装置的制作方法

本实用新型涉及一种清洁工具，具体涉及一种电梯轿厢的清洗装置。

背景技术：

现如今，在各类建筑物中均已经广泛应用电梯。电梯其基本结构包括电梯井以及运行在电梯井中的轿厢，其中轿厢用来运送乘客上下楼。

在居民住宅楼中，尤其是高层住宅，建筑物中的电梯使用非常频繁。电梯使用频繁带来的一个问题就是对轿厢的卫生问题。轿厢一般均为规则的矩形体结构，保洁人员在进行轿厢清洁时，多关注的是轿厢内部底板上的卫生，而鲜有对轿厢四壁以及轿厢角落进行清洁，这就使得轿厢内部不能完全清洁干净，容易滋生病菌，尤其是电梯的角落处；电台的使用频率非常高，在狭小的轿厢中，滋生的病菌容易给乘客的健康带来威胁。

技术实现要素：

针对上述现有技术中存在的问题，本实用新型的目的在于，提供一种电梯轿厢清洗装置，能便于对电梯轿厢内部的彻底清洁，保持轿厢内部的卫生。

为了实现上述任务，本实用新型采用以下技术方案：

一种电梯轿厢清洗装置，包括底台，底台上设置有伸缩式支杆，支杆的端部设置有可沿支杆端部的周向转动的转筒；所述的转筒上活动式安装有导向杆，导向杆的端部通过连杆设置有刷板，刷板上设置有喷头，除了喷头之外的其余部分刷板上分布有刷毛；所述的导向杆为空心杆，导向杆内部设置有输液管，输液管的一端与所述的喷头连接，输液管的另一端连接至一个储液桶。

进一步地，所述的储液桶上设置有加压端口，加压端口内部设置有单向阀，通过加压端口利用一个加压气筒向储液桶内部加压。

进一步地，所述的连杆与导向杆同轴设置，而刷板与连杆之间的夹角为30° ～45°。

进一步地，所述的转筒的顶部间隔设置有一对立杆，立杆之间设置有转轴，所述的导向杆安装在转轴上。

进一步地，所述的导向杆为伸缩杆，导向杆的末端设置有把手。

进一步地，所述电梯轿厢清洗装置还包括一个集液槽，集液槽包括底面，在底面的四周设置有侧面，集液槽整体呈矩形结构；在其中一个侧面上连接有排液管。

进一步地，所述的集液槽的底面一边高而另一边低，较低的一边靠近所述的排液管。

进一步地，所述的侧面上连接有软质的导流片，导流片的边缘设置有胶条。

进一步地，所述的集液槽的中部设置有无顶面且空心的插筒。

本实用新型具有以下技术特点：

1.本实用新型采用气体加压的方式对清洁液进行加压，使其能以一定力度喷射在轿厢内壁上，同时设置有刷体结构，可有效地祛除轿厢内壁的污渍；

2.本实用新型具有多角度可调的功能，能对电梯各个内壁、角落等进行有效地清洁，操作过程非常简单；

3.本实用新型可以对轿厢内部清洗产生的污水进行妥善收集，防止污水落入电梯井中对电梯的运行安全造成影响。

附图说明

图1为本实用新型的整体结构示意图；

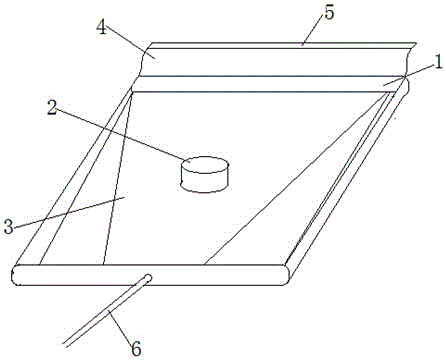

图2为集液槽的结构示意图；

图中标号代表：1—侧面，2—插筒，3—底面，4—导流片，5—胶条，6—排液管，7—底台，8—支杆，9—第一调高旋钮，10—转筒，11—立杆，12—连杆，13—刷毛，14—喷头，15—刷板，16—第二调高旋钮，17—导向杆，18—把手，19—输液管，20—加压气筒，21—加压端口，22—储液桶。 具体实施方式

遵从上述技术方案，如图1所示，本实用新型提供了一种电梯轿厢清洗装置，包括底台7，底台7上设置有伸缩式支杆8，支杆8的端部设置有可沿支杆8端部的周向转动的转筒10；所述的转筒10上活动式安装有导向杆17，导向杆17的端部通过连杆12设置有刷板15，刷板15上设置有喷头14，除了喷头14之外的其余部分刷板15上分布有刷毛13；所述的导向杆17为空心杆，导向杆17内部设置有输液管19，输液管19的一端与所述的喷头14连接，输液管19的另一端连接至一个储液桶22。

本实用新型的设计是考虑到轿厢内部的高处、角落处不易清洁而设置的。该清洗装置的基本结构包括一个起到支撑作用的底台7，底台7上设置有伸缩式支杆8，并在支杆8上有第一调高旋钮9，用于调整支杆8的高度；支杆8顶部安装有一个用来起导向清洁作用的导向杆17，导向杆17可以带动其端部的、由刷板15和刷毛13构成的刷体进行轿厢内壁的清洁，并且这种清洁角度是全面的，具体实现方式为：

在支杆8端部有一个转筒10，转筒10是可以相对于支杆8转动的，那么转筒10转动时，就可以带动支杆8在水平面内360°旋转；转筒10与导向杆17也是活动式的安装方式，那么导向杆17可以相对于转筒10转动，这样导向杆17可以带着刷子上下范围内运动。由这两种运动方式配合，可以使得刷子能全面地清洁轿厢高处的各个角落。导向杆17也是伸缩杆，其上设置有调节其长度的第二调高旋钮16，根据需要来调节导向杆17的长度。

具体地，转筒10的顶部间隔设置有一对立杆11，立杆11之间设置有转轴，所述的导向杆17安装在转轴上；通过转轴可以实现导向杆17在垂直于水平面方向上的转动，由此配合转筒10，可以带动刷子在全方位运动。

本方案在刷板15上还设置有喷头14，用于在清洁轿厢内壁时喷涂清洁液。清洁液装在一个储液桶22中，通过储液桶22提供清洁液给喷头14，在刷子使用的同时，也有清洁液供给，则能对轿厢内壁进行快速、有效地清洁。

如图1所示，为了使清洁液的喷涂效果更好，储液桶22上设置有加压端口21，加压端口21内部设置有单向阀，通过加压端口21利用一个加压气筒20向储液桶22内部加压。单向阀只允许气体向进入储液桶22内部的方向运动，使用前先给储液桶22加压，使储液桶22内部气压增大，则液体将以一定的压力从喷头14喷出，可以有效地去除污渍，并能与刷子更好地配合。使用过程中，可以随时利用加压气筒20补充桶内的压力。

为了在使用过程中，刷子能有更好的使用角度，本方案中连杆12与导向杆17同轴设置，而刷板15与连杆12之间的夹角为30° ～45°；这个角度范围下，使用者在握住导向杆17的末端的把手18操作时，能方便地触及各个角落。

为了避免清洁产生的液体落入电梯井中对电梯安全造成影响，电梯轿厢清洗装置还包括一个集液槽，集液槽包括底面3，在底面3的四周设置有侧面1，集液槽整体呈矩形结构；在其中一个侧面1上连接有排液管6。

使用时，首选将集液槽铺设在电梯轿厢内底板上，然后将装置放在集液槽中，再开始清洁内壁操作，则产生的污水将收集在集液槽中，然后顺着排液管6被排除到收集囊中进行统一处理。集液槽的中部设置有无顶面且空心的插筒2，插筒2是用来和底台7配合的，使用时将装置的底台7插入到插筒2中，使装置使用更加稳定。

如图2所示，集液槽的底面3一边高而另一边低，较低的一边靠近所述的排液管6。集液槽的这种结构，使得集液槽内部形成了朝着一个方向的流道，清洁产生的液体将汇聚到排液管6与侧面1连接处，顺着排液管6被排除。

由于清洁液是顺着轿厢内壁流下的，那么为了更好地收集液体，侧面1上连接有软质的导流片4，导流片4的边缘设置有胶条5；在清洁某一个轿厢内壁时，先将该侧的侧面1上导流片4粘在轿厢内壁上，然后再清洁，将能更好收集液体。整个集液槽是软质的结构，例如采用橡胶材料制成，能更好地铺设到轿厢内壁，便于拆装过程。
