一种媒体播放器固定装置的制作方法

本实用新型涉及一种媒体播放器固定装置，属于连接件技术领域。

背景技术：

现有的媒体播放器通常使用通用的固定装置，其缺点为现有的固定装置很难保证固定的精确定位和稳固，另外现有的固定装置需要在媒体播放器上设置对应的连接件，导致媒体播放器外壳收到损伤，而固定装置容易损坏又会导致媒体播放器的损坏。因此，市场急需一种专用的能够精确定位和稳固固定媒体播放器的固定装置。

技术实现要素：

本实用新型通过两个固定板对媒体播放器提供支撑，解决了上述问题。

本实用新型提供了一种媒体播放器固定装置，所述媒体播放器固定装置包括固定板Ⅰ、连接板、固定板Ⅱ、加强筋；所述连接板一端与固定板Ⅰ一端固定连接，所述连接板另一端与固定板Ⅱ一端固定连接；所述固定板Ⅰ和固定板Ⅱ相互平行，且分别设置于所述连接板的两侧；所述连接板分别与所述固定板Ⅰ和所述固定板Ⅱ相互垂直；所述固定板Ⅰ与所述连接板之间设有至少一个加强筋，所述加强筋与所述固定板Ⅰ和所述连接板固定连接。

进一步的，所述固定板Ⅰ上设有多个供螺丝或者螺钉通过的圆形固定通孔。

进一步的，所述连接板上设有多个供螺丝或者螺钉通过的圆形加固通孔。

进一步的，所述圆形固定通孔的直径为4至8mm。

进一步的，所述固定板Ⅰ为矩形，所述固定板Ⅰ不与所述连接板相连接的两角为圆角。

进一步的，所述固定板Ⅱ为矩形，所述固定板Ⅱ不与所述连接板相连接的两角为圆角。

进一步的，所述加强筋设置至少三个，且各个所述加强筋之间的距离相等。

进一步的，所述固定板Ⅰ与所述连接板连接处横截面成圆角，所述固定板Ⅱ与所述连接板连接处横截面成圆角。

本实用新型有益效果为：

本实用新型固定板有利于提高定位的精度及稳固性，通过加强筋提高了所述媒体播放器固定装置的牢固程度，能够适用于媒体播放器的固定。

附图说明

本实用新型附图6幅，

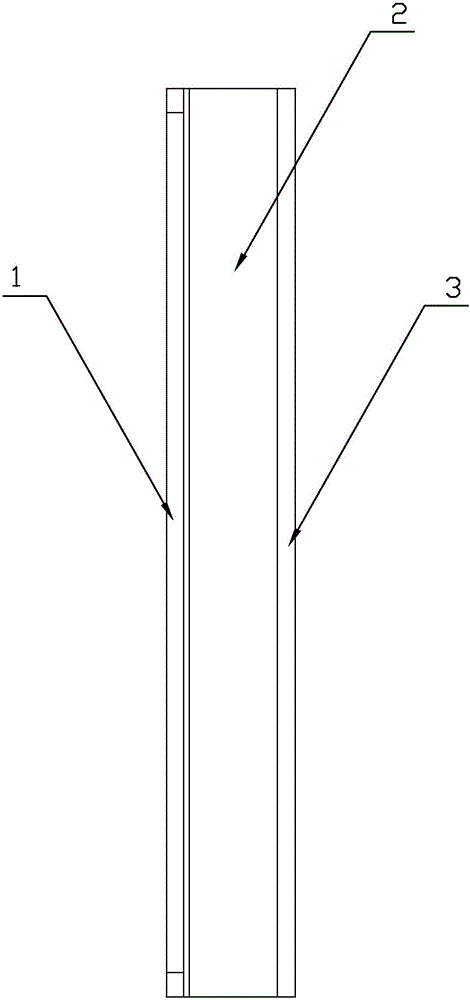

图1为本实用新型所述媒体播放器固定装置实施例1的主视图；

图2为本实用新型所述媒体播放器固定装置实施例1的右视图；

图3为本实用新型所述媒体播放器固定装置实施例1的俯视图；

图4为本实用新型所述媒体播放器固定装置实施例2的后视图；

图5为本实用新型所述媒体播放器固定装置实施例2的右视图；

图6为本实用新型所述媒体播放器固定装置实施例3的后视图；

其中，1、固定板Ⅰ，2、连接板，3、固定板Ⅱ，4、加强筋，11、圆形固定通孔，21、圆形加固通孔。

具体实施方式

下述非限制性实施例可以使本领域的普通技术人员更全面地理解本实用新型，但不以任何方式限制本实用新型。

实施例1

如图1、2、3所示，一种媒体播放器固定装置，包括固定板Ⅰ1、连接板2、固定板Ⅱ3、加强筋4；所述连接板2一端与固定板Ⅰ1一端固定连接，所述连接板2另一端与固定板Ⅱ3一端固定连接；所述固定板Ⅰ1和固定板Ⅱ3相互平行，且分别设置于所述连接板2的两侧；所述连接板2分别与所述固定板Ⅰ1和所述固定板Ⅱ3相互垂直；所述固定板Ⅰ1与所述连接板2之间设有至少一个加强筋4，所述加强筋4与所述固定板Ⅰ1和所述连接板2固定连接。

进一步的，所述固定板Ⅰ1上设有两个供螺丝或者螺钉通过的圆形固定通孔11。

进一步的，所述圆形固定通孔11的直径为4至8mm。

进一步的，所述固定板Ⅰ1为矩形，所述固定板Ⅰ1不与所述连接板2相连接的两角为圆角。

进一步的，所述固定板Ⅱ3为矩形，所述固定板Ⅱ3不与所述连接板2相连接的两角为圆角。

进一步的，所述加强筋4为三个，且各个所述加强筋4之间的距离相等。

进一步的，所述固定板Ⅰ1与所述连接板2连接处横截面成圆角，所述固定板Ⅱ3与所述连接板2连接处横截面成圆角。

实施例2

如图4、5所示，与实施例1的区别为：所述连接板2上设有两个供螺丝或者螺钉通过的圆形加固通孔21，所述固定板Ⅰ1与所述连接板2之间设有一个加强筋4，所述加强筋4与所述固定板Ⅰ1和所述连接板2固定连接。

本实施例其他部分均与实施例1相同，在此不再赘述。

实施例3

如图6所示，与实施例1的区别为：所述加强筋4为一个。

本实施例其他部分均与实施例2相同，在此不再赘述。

本实用新型固定板有利于提高定位的精度及稳固性，通过加强筋提高了所述媒体播放器固定装置的牢固程度，能够适用于媒体播放器的固定

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
