一种热分拣机的制作方法

本实用新型涉及蛆虫和肥料分离技术领域，具体讲是指一种热分拣机。

背景技术：

因在蛆虫养殖过程中需要投放饲料以进行养殖，加上蛆虫自身的排泄物，混合在一起便形成了剩余物料，这就需要对蛆虫和剩余物料进行分离。

而对于蛆虫和剩余物料的分离，申请公布号为CN103141448A的实用新型专利申请公布文件公开了一种用于分离黑水虻幼虫的装置，其利用黑水虻幼虫在较高温度下(40-42℃)具有的逃逸行为，设计了用于分离黑水虻幼虫的装置。该装置在实际分离过程中，因分离框的底面通过传送带进行封住，而传送带在工作时需要进行运动，传送带与分离框之间存在密封及相对运动磨损的问题，加上该装置公开的结构过于简陋，缺乏实际可操控性，对于最终是否能真正实现黑水虻幼虫的分离有待考究。

为解决上述技术问题，发明人正着手研发一种热分拣机，该热分拣机包括一装于机架上部的热分拣槽、装于机架下部且位于热分拣槽下方的带传动输送机构，该传送带输送机构的传送带的输送方向与槽体的长度方向相匹配，该热分拣机能实现蛆虫的分离，且分离和输送两者互不干涉，彼此运行可靠。但在实际实验过程中，发明人发现蛆虫从槽体顶部爬出后蛆虫掉落得比较凌乱，且蛆虫直接从槽体顶部爬出后垂直掉在下方距离较远的传送带上，蛆虫自身损伤较为严重。

技术实现要素：

本实用新型的目的是提供一种热分拣机，其能够至少部分地缓解或消除以上提到的现有技术中的问题中的一个或多个。

根据本实用新型的一种热分拣机，包括机架、装于机架上部的热分拣槽、装于机架下部的带传动输送机构，所述的带传动输送机构的传送带位于热分拣槽的下方且传送带的运行方向与热分拣槽槽体的长度方向相匹配，于热分拣槽两侧槽壁的机架上分别设置导向斜板，导向斜板下端向机架中部方向靠拢且导向斜板沿热分拣槽槽体的长度方向设置。

进一步地，所述的导向斜板与机架主梁之间的夹角为5～30度。

作为优选，所述的导向斜板与机架主梁之间的夹角为10度。

进一步地，于导向斜板顶部的机架上设置与风机连通的吹风装置，所述的吹风装置设置沿热分拣槽槽体的长度方向布设的出风口且从出风口吹出的风吹向掉落在导向斜板上的虫体，使掉落在导向斜板上的虫体能更顺畅而快速地从导向斜板上滑落至下方的传送带上。

作为吹风装置的一个具体实施例，所述的吹风装置包括与风机连通的吹风管道，所述的吹风管道沿热分拣槽槽体的长度方向延伸，且所述的吹风管道上布设若干沿管道长度方向布设的若干出风口。

作为吹风装置的另一个具体实施例，所述的吹风装置包括多根沿热分拣槽槽体长度方向布设且与风机连通的送风管，所述的送风管的出口端形成出风口。

进一步地，所述的出风口上设置进口口径大而出口口径小的变径吹管，风力大，吹落效果显著。

本实用新型的一种热分拣机，在设置导向斜板后，导向斜板能先引导虫体掉落至板体上，然后再引导虫体从板体上滑落至传送带上进行输送，保护了虫体，且导向斜板下端向机架中部方向靠拢能使虫体形成聚中掉落。

附图说明

参照示出本实用新型的实施例的附图，现在将更加详细地描述本实用新型的这些和其它方面，其中附图未必是按照比例绘制的，而是将重点放在图示本实用新型的原理上。在附图中：

图1示意性地显示了根据本实用新型提供的实施例的热分拣机的端部结构示意图。

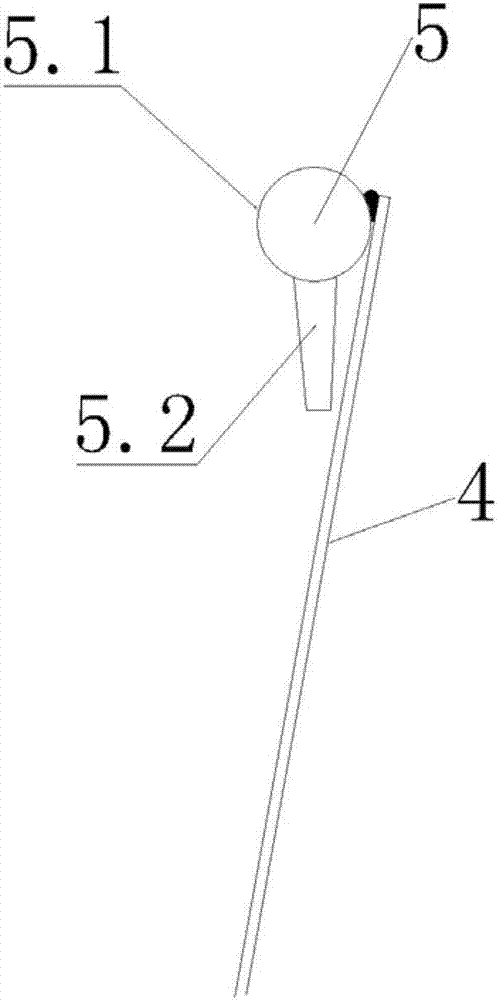

图2为图1中的吹风装置与导向斜板配装的放大结构示意图。

图3为本实用新型提供的一种实施例的热分拣机的吹风装置和导向斜板配装的放大结构示意图。

如图所示：1机架，1.1机架主梁，2热分拣槽，3带传动输送机构，3.1传送带，4导向斜板，5吹风装置，5.1吹风管道，5.2变径吹管，5.3送风管。

具体实施方式

下面，通过示例的方式来详细说明本实用新型的具体实施例。应当理解的是，本实用新型的实施例不局限于以下所列举的示例，本领域技术人员利用本实用新型的原理或精神可以对所描述的各实施例进行修改和变型，得到形式不同的其它实施例，显然，这些实施例都落入本实用新型要求保护的范围。

此外，需要说明的是，本文所参考的附图是为了说明和解释本实用新型的实施例的需要，附图所体现的每个部件的形状、尺寸以及不同部件之间的连接仅仅用于示意性地说明本实用新型的实施例，并不构成对本实用新型的保护范围的限制。

本实用新型所提供的热分拣机的实施例中，包括机架1、装于机架1上部的热分拣槽2、装于机架1下部的带传动输送机构3。所述的带传动输送机构3的传送带3.1位于热分拣槽2的下方且传送带3.1的运行方向与热分拣槽2槽体的长度方向相匹配。于热分拣槽2两侧槽壁的机架1上分别设置导向斜板4。导向斜板4下端向机架1中部方向靠拢且导向斜板4沿热分拣槽2槽体的长度方向设置。在本实施例中，所述的导向斜板4与机架主梁1.1之间的夹角可以为5～30度，而作为优选角度值，所述的导向斜板4与机架主梁1.1之间的夹角为10度。

更具体地，导向斜板4倾斜装在机架1两侧的机架主梁1.1上，当然导向斜板4除了采用直板倾斜设置外，还可以采用弧度较小的弧形板进行设置，只要呈倾斜状态设置的板体均在本实用新型的保护范围之内。

在本具体实施例中，于导向斜板4顶部的机架1上设置与风机连通的吹风装置5，所述的吹风装置5设置沿热分拣槽2槽体的长度方向布设的出风口且从出风口吹出的风吹向掉落在导向斜板4上的虫体。

作为吹风装置5的一种实施例，所述的吹风装置5可以包括与风机连通的吹风管道5.1，所述的吹风管道5.1沿热分拣槽2槽体的长度方向延伸，且所述的吹风管道5.1上布设若干沿管道长度方向布设的若干出风口。在该具体实施例中，所述的吹风管道直接焊接在导向斜板的顶部，从而间接安装在机架上，参考图2。

作为吹风装置5的另一种实施例，所述的吹风装置5包括多根沿热分拣槽2槽体长度方向布设且与风机连通的送风管5.3，所述的送风管5.3的出口端形成出风口。当然送风管5.3的出口端向下弯折形成了如图2所示的出风口朝下的结构，参考图3。

在吹风装置5的实施例中，作为出风口的改进，所述的出风口上可以设置进口口径大而出口口径小的变径吹管5.2。

本实用新型的热分拣机，从热分拣槽两侧侧壁顶部爬出的虫体可在导向斜板的引导下掉落至下方的传送带上，避免了虫体远距离的直接掉落，且导向斜板向机架1中部方向靠拢后可使虫体形成聚中掉落。而在掉落至导向斜板上的虫体在吹风装置的作用下，能顺畅而快捷地掉落至下方的传送带上，不会使虫体从导向斜板上向上爬或堆积在导向斜板上。
