一种筒式蓝莓果清洗装置的制作方法

本实用新型涉及蓝莓果清洗技术领域，具体为一种筒式蓝莓果清洗装置。

背景技术：

蓝莓果实中除了常规的糖、酸和维生素C外，富含维生素E、维生素A、维生素B、超氧化物歧化酶(SOD)、熊果苷、蛋白质、花青苷、食用纤维以及丰富的钾、铁、锌、钙等矿物质元素。正是由于蓝莓果实中含有丰富的营养成分，高锌、高钙、高铁、高铜、高维生素的营养保健果品。它不仅具有良好的营养保健作用，还具有防止脑神经老化、强心、抗癌软化血管、增强人机体免疫等功能。现有的蓝莓清洗工艺直接在水槽中放满水清洗，不但清洗效果不佳，容易造成清洗水质二次污染，而且水的使用量较大浪费严重。对生产企业来说，不但增加了生产成本，同时还产生了大量生活污水，增加了污水处理成本。市场上也有很多蓝莓清洗装置，是将冲洗之后的蓝莓取走再换上没清洗的，这样效率比较低，需要来回更换，而且通过筛网或者过滤网进行筛洗，蓝莓的有些地方洗不到，为此，我们设计一种筒式蓝莓果清洗装置。

技术实现要素：

本实用新型的目的在于提供一种筒式蓝莓果清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种筒式蓝莓果清洗装置，包括筒体、支撑架、轴承、接料箱和导水槽，所述筒体的下端设有支撑腿，且筒体向右上方倾斜，所述筒体的内腔中部设有同轴心的转管，所述转管通过支撑架与筒体的内腔壁连接，且支撑架与转管之间通过轴承转动连接，所述转管的左端位于筒体外，且转管的左端连接动力装置，所述动力装置固定在筒体的上端，所述转管沿长度方向上均匀设有毛刷，所述筒体的内腔底部设有出水孔，所述转管的底部沿长度方向上均匀设有进水孔，所述转管的右端插接有进水管，所述接料箱位于转管的左端出口处下方。

优选的，所述导水槽位于筒体的正下方。

优选的，所述轴承为圆锥滚子轴承。

优选的，所述进水孔的直径在远离进水管的方向上逐渐增大。

与现有技术相比，本实用新型的有益效果是：该筒式蓝莓果清洗装置，蓝莓果在筒体内向下滑动，并产生翻滚，这样各个面都能被毛刷清洗到，洗的更彻底，转管上均匀设有进水孔，这样蓝莓果就不会被二次水污染，蓝莓果从右端进左端出，简单方便，效率大大的提高了。

附图说明

图1为本实用新型结构示意图；

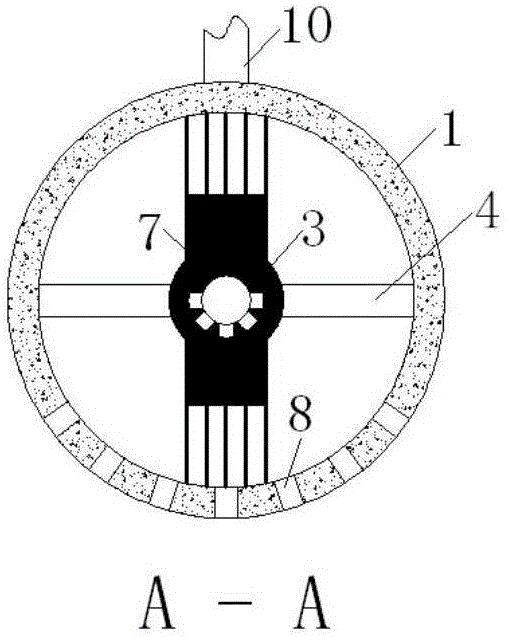

图2为本实用新型的A-A截面图。

图中：1筒体、2支撑腿、3转管、4支撑架、5轴承、6动力装置、7毛刷、8出水孔、9进水孔、10进水管、11接料箱、12导水槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种筒式蓝莓果清洗装置，包括筒体1、支撑架4、轴承5、接料箱11和导水槽12，所述筒体1的下端设有支撑腿2，且筒体1向右上方倾斜，便于蓝莓果的下流，所述筒体1的内腔中部设有同轴心的转管3，所述转管3通过支撑架4与筒体1的内腔壁连接，且支撑架4与转管3之间通过轴承5转动连接，所述轴承5为圆锥滚子轴承，便于承受轴向的力，所述转管3的左端位于筒体1外，且转管3的左端连接动力装置6，所述动力装置6固定在筒体1的上端。

所述转管3沿长度方向上均匀设有毛刷7，所述筒体1的内腔底部设有出水孔8，所述转管3的底部沿长度方向上均匀设有进水孔9，所述进水孔9的直径在远离进水管10的方向上逐渐增大，这样进水更均匀，所述转管3的右端插接有进水管10，所述接料箱11位于转管3的左端出口处下方，所述导水槽12位于筒体1的正下方。

在清洗蓝莓果时，筒体1内向下滑动，并产生翻滚，这样各个面都能被毛刷7清洗到，洗的更彻底，转管3上均匀设有进水孔9，这样蓝莓果就不会被二次水污染，蓝莓果从右端进左端出，简单方便，效率大大的提高了。
