一种公路用路边石快速切割装置的制作方法

本实用新型涉及一种切割装置，尤其涉及一种公路用路边石快速切割装置。

背景技术：

路边石是一般用于路面边缘的界石，也称道牙石或缘石，它是在路面上区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保障行人、车辆交通安全和保证路面边缘整齐的作用。路边石的形式有立式，斜式和平式等。路边石石料采用质地均匀的天然石材机械切削加工而成，石材的强度必须合格，要求其色泽均匀，表面无裂纹，棱角完整，外观一致，无明显斑点、色差，不允许有风化现象，装卸时不准摔、砸、撞、碰，以免造成损伤。路边石施工时要求侧面顶线顺直圆滑平顺，无高低错牙现象，平面无上下错台、内外错牙现象，并且应保证尺寸和光洁度满足设计要求，外观美观，对弯道部分侧石应按设计半径专门加工弯道石，砌筑时保证线形流畅、圆顺、拼缝紧密。因此，在路边石施工过程中经常需要将路边石按照实际情况切断成多段。

目前的公路用路边石切割装置存在体积大、结构复杂、切割速度慢、操作不方便的缺点，因此亟需研发一种体积小、结构简单、切割速度快、操作方便的公路用路边石快速切割装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前的公路用路边石切割装置存在体积大、结构复杂、切割速度慢、操作不方便的缺点，本实用新型要解决的技术问题是提供一种体积小、结构简单、切割速度快、操作方便的公路用路边石快速切割装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种公路用路边石快速切割装置，包括有左架、底板、支撑杆、右架、环形滑轨、圆形放置板、滑块Ⅰ、刀片、旋转电机Ⅰ、滑块Ⅱ、滑轨Ⅰ、齿条、顶板、水箱、支杆、旋转电机Ⅱ、齿轮、电控阀、软管、紧固套、喷头和夹紧装置，底板顶部左侧设有左架，底板顶部中间对称设有支撑杆，支撑杆顶部设有圆形放置板，圆形放置板中部设有槽，圆形放置板边缘处设有环形滑轨，环形滑轨上设有滑块Ⅰ，滑块Ⅰ与环形滑轨配合，滑块Ⅰ上部设有夹紧装置，夹紧装置还包括有固定板、挡板、气缸和推板，固定板顶部对称设有挡板，挡板上设有气缸，气缸上设有推板，底板顶部右侧设有右架，右架左侧中部设有紧固套，紧固套中固定有喷头，右架和左架顶部设有顶板，顶板顶部右侧设有水箱，水箱底部设有软管，软管上安装有电控阀，软管下端与喷头连接，顶板底部设有滑轨Ⅰ和支杆，支杆位于滑轨Ⅰ右边，滑轨Ⅰ右侧设有滑块Ⅱ，滑块Ⅱ与滑轨Ⅰ配合，滑块Ⅱ右侧设有齿条，齿条下端设有旋转电机Ⅰ，旋转电机Ⅰ前侧安装有刀片，刀片位于圆形放置板正上方，且刀片与槽在同一竖直平面上，支杆下端左侧设有旋转电机Ⅱ，旋转电机Ⅱ前侧设有齿轮，齿轮与齿条啮合。

优选地，还包括有行程开关，顶板底部设有行程开关，行程开关位于齿条正上方。

优选地，底板材料为不锈钢。

工作原理：当需要切割路边石时，工人先将水箱装满水，并将路边石放置在圆形放置板上，且利用夹紧装置将路边石夹紧，控制气缸伸长，气缸推动推板相对运动，当推板将路边石夹紧时，控制气缸停止伸长。由于夹紧装置可通过滑块Ⅰ绕圆形放置板中心转动，工人可转动路边石，调整路边石与槽之间的角度，从而调整路边石切割的角度。工人调整好角度后，控制旋转电机Ⅰ旋转，旋转电机Ⅰ带动刀片旋转，控制旋转电机Ⅱ逆时针转动，旋转电机Ⅱ带动齿轮逆时针转动，齿轮带动齿条向下运动，齿条带动其上部件向下运动，刀片向下运动并切割路边石。在刀片切割路边石时，控制电控阀打开，水通过软管流到喷头，最后通过喷头喷在刀片上，达到降低刀片温度的效果，延长刀片使用寿命。当路边石完全被切断时，控制旋转电机Ⅱ顺时针转动，旋转电机Ⅱ带动齿轮顺时针转动，齿轮带动齿条向上运动，齿条带动其上部件向上运动，当刀片向上运动并回到原来位置时，控制旋转电机Ⅱ停止转动，然后控制旋转电机Ⅰ停止旋转，并控制电控阀关闭。控制气缸收缩，此时路边石被松开，然后工人将切割后的路边石取走。

因为还包括有行程开关，顶板底部设有行程开关，行程开关位于齿条正上方。当齿条向上运动并碰触到行程开关时，行程开关控制旋转电机Ⅱ停止转动，以保护设备不受损害。

因为底板材料为不锈钢，可以延长本装置的使用寿命。

（3）有益效果

本实用新型达到了体积小、结构简单、切割速度快、操作方便的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型夹紧装置的右视结构示意图。

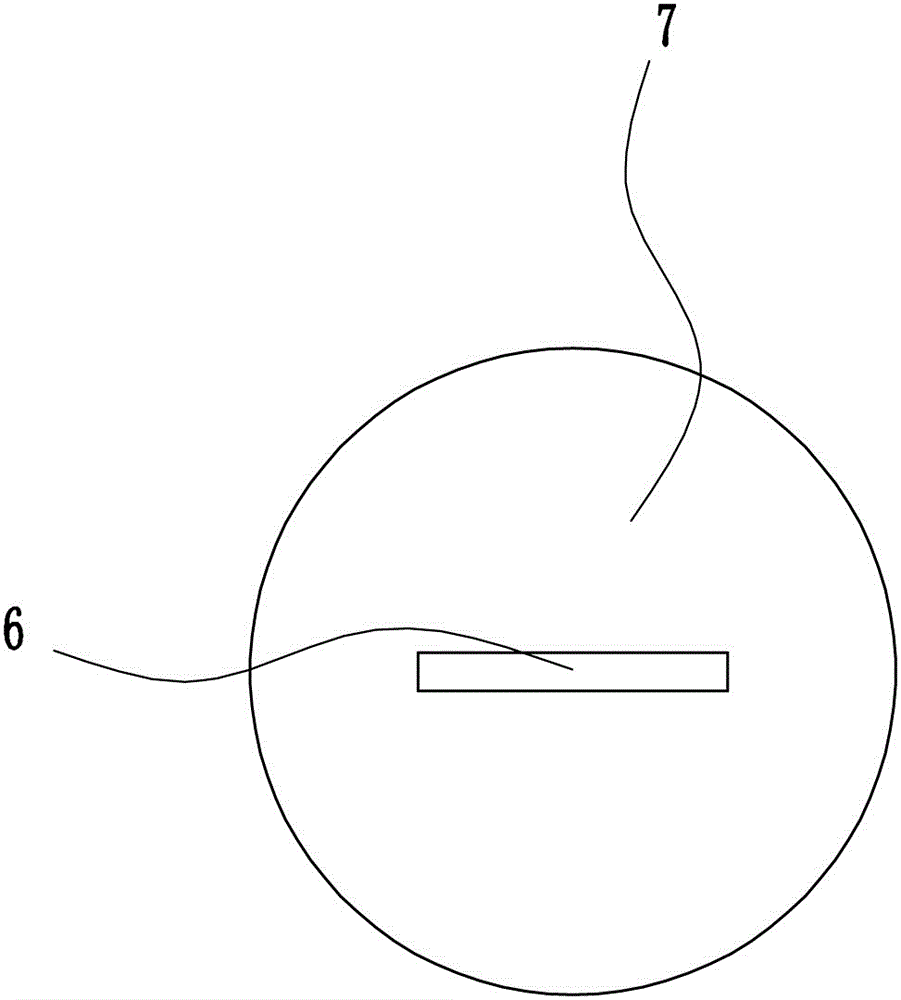

图3为本实用新型圆形放置板的俯视结构示意图。

图4为本实用新型的第二种主视结构示意图。

附图中的标记为：1-左架，2-底板，3-支撑杆，4-右架，5-环形滑轨，6-槽，7-圆形放置板，8-滑块Ⅰ，9-刀片，10-旋转电机Ⅰ，11-滑块Ⅱ，12-滑轨Ⅰ，13-齿条，14-顶板，15-水箱，16-支杆，17-旋转电机Ⅱ，18-齿轮，19-电控阀，20-软管，21-紧固套，22-喷头，23-夹紧装置，231-固定板，232-挡板，233-气缸，234-推板，24-行程开关。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种公路用路边石快速切割装置，如图1-4所示，包括有左架1、底板2、支撑杆3、右架4、环形滑轨5、圆形放置板7、滑块Ⅰ8、刀片9、旋转电机Ⅰ10、滑块Ⅱ11、滑轨Ⅰ12、齿条13、顶板14、水箱15、支杆16、旋转电机Ⅱ17、齿轮18、电控阀19、软管20、紧固套21、喷头22和夹紧装置23，底板2顶部左侧设有左架1，底板2顶部中间对称设有支撑杆3，支撑杆3顶部设有圆形放置板7，圆形放置板7中部设有槽6，圆形放置板7边缘处设有环形滑轨5，环形滑轨5上设有滑块Ⅰ8，滑块Ⅰ8与环形滑轨5配合，滑块Ⅰ8上部设有夹紧装置23，夹紧装置23还包括有固定板231、挡板232、气缸233和推板234，固定板231顶部对称设有挡板232，挡板232上设有气缸233，气缸233上设有推板234，底板2顶部右侧设有右架4，右架4左侧中部设有紧固套21，紧固套21中固定有喷头22，右架4和左架1顶部设有顶板14，顶板14顶部右侧设有水箱15，水箱15底部设有软管20，软管20上安装有电控阀19，软管20下端与喷头22连接，顶板14底部设有滑轨Ⅰ12和支杆16，支杆16位于滑轨Ⅰ12右边，滑轨Ⅰ12右侧设有滑块Ⅱ11，滑块Ⅱ11与滑轨Ⅰ12配合，滑块Ⅱ11右侧设有齿条13，齿条13下端设有旋转电机Ⅰ10，旋转电机Ⅰ10前侧安装有刀片9，刀片9位于圆形放置板7正上方，且刀片9与槽6在同一竖直平面上，支杆16下端左侧设有旋转电机Ⅱ17，旋转电机Ⅱ17前侧设有齿轮18，齿轮18与齿条13啮合。

还包括有行程开关24，顶板14底部设有行程开关24，行程开关24位于齿条13正上方。

底板2材料为不锈钢。

工作原理：当需要切割路边石时，工人先将水箱15装满水，并将路边石放置在圆形放置板7上，且利用夹紧装置23将路边石夹紧，控制气缸233伸长，气缸233推动推板234相对运动，当推板234将路边石夹紧时，控制气缸233停止伸长。由于夹紧装置23可通过滑块Ⅰ8绕圆形放置板7中心转动，工人可转动路边石，调整路边石与槽6之间的角度，从而调整路边石切割的角度。工人调整好角度后，控制旋转电机Ⅰ10旋转，旋转电机Ⅰ10带动刀片9旋转，控制旋转电机Ⅱ17逆时针转动，旋转电机Ⅱ17带动齿轮18逆时针转动，齿轮18带动齿条13向下运动，齿条13带动其上部件向下运动，刀片9向下运动并切割路边石。在刀片9切割路边石时，控制电控阀19打开，水通过软管20流到喷头22，最后通过喷头22喷在刀片9上，达到降低刀片9温度的效果，延长刀片9使用寿命。当路边石完全被切断时，控制旋转电机Ⅱ17顺时针转动，旋转电机Ⅱ17带动齿轮18顺时针转动，齿轮18带动齿条13向上运动，齿条13带动其上部件向上运动，当刀片9向上运动并回到原来位置时，控制旋转电机Ⅱ17停止转动，然后控制旋转电机Ⅰ10停止旋转，并控制电控阀19关闭。控制气缸233收缩，此时路边石被松开，然后工人将切割后的路边石取走。

因为还包括有行程开关24，顶板14底部设有行程开关24，行程开关24位于齿条13正上方。当齿条13向上运动并碰触到行程开关24时，行程开关24控制旋转电机Ⅱ17停止转动，以保护设备不受损害。

因为底板2材料为不锈钢，可以延长本装置的使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
