一种立式循环水泵叶轮拆卸专用工具的制作方法

本实用新型涉及一种拆卸工具，尤其涉及一种立式循环水泵叶轮拆卸专用工具。

背景技术：
：

立式循环水泵的叶轮与轴为过盈配合，并由哈夫锁环定位。当立式循环水泵进行解体检修，在拆卸叶轮的时候需要将其沿轴向移动大约20mm，漏出哈夫锁环，然后将叶轮从叶轮轴上拔下来。现有检修拆卸叶轮时只能通过加热叶轮，同时利用铜棒和大锤不断敲击使其在叶轮轴上缓慢移动，这样不仅容易损坏叶轮及叶轮轴，而且效率低下。

技术实现要素：
：

本实用新型的目的在于提供一种安装快捷、简单、方便、使用过程中对设备无损坏，节约人力物力的立式循环水泵叶轮拆卸专用工具。

本实用新型由如下技术方案实施：一种立式循环水泵叶轮拆卸专用工具，其包括固定卡接在叶轮轴上的固定卡环，滑动套装在叶轮轴上的活动卡环，一端螺接在活动卡环上的连接丝杠，两个分体设置在固定卡环与活动卡环之间的千斤顶；在固定卡环的外壁上对称设有两个固定底板，每个千斤顶分别分体活动放置在每个固定底板上；在活动卡环的外壁上对应设有两个对称的活动顶板，每个千斤顶的活塞杆顶端对应顶在每个活动顶板的板面上；在每个活动顶板上开有轴线方向与叶轮轴的轴线方向相同的螺孔，连接丝杠一端螺接在螺孔内,连接丝杠另一端螺接在叶轮轴顶端的叶轮的吊装螺孔内。固定卡环包括两个分体设置的半圆形固定卡环组件；每个半圆形固定卡环组件通过螺栓固定连接，在每个半圆形固定卡环组件外壁上一体固定设有固定底板。活动卡环包括两个分体设置的半圆形活动卡环组件；每个半圆形活动卡环组件通过螺栓固定连接，在每个半圆形活动卡环组件外壁上一体固定设有活动顶板，在每个活动顶板上开有轴线方向与叶轮轴的轴线方向相同的螺孔。

本实用新型的优点：安装和拆卸简单、方便、快捷，拆卸叶轮效率高、节省人力物力，能够保证在使用过程中叶轮轴和叶轮无损坏。

附图说明：

图1为本实用新型的结构示意图。

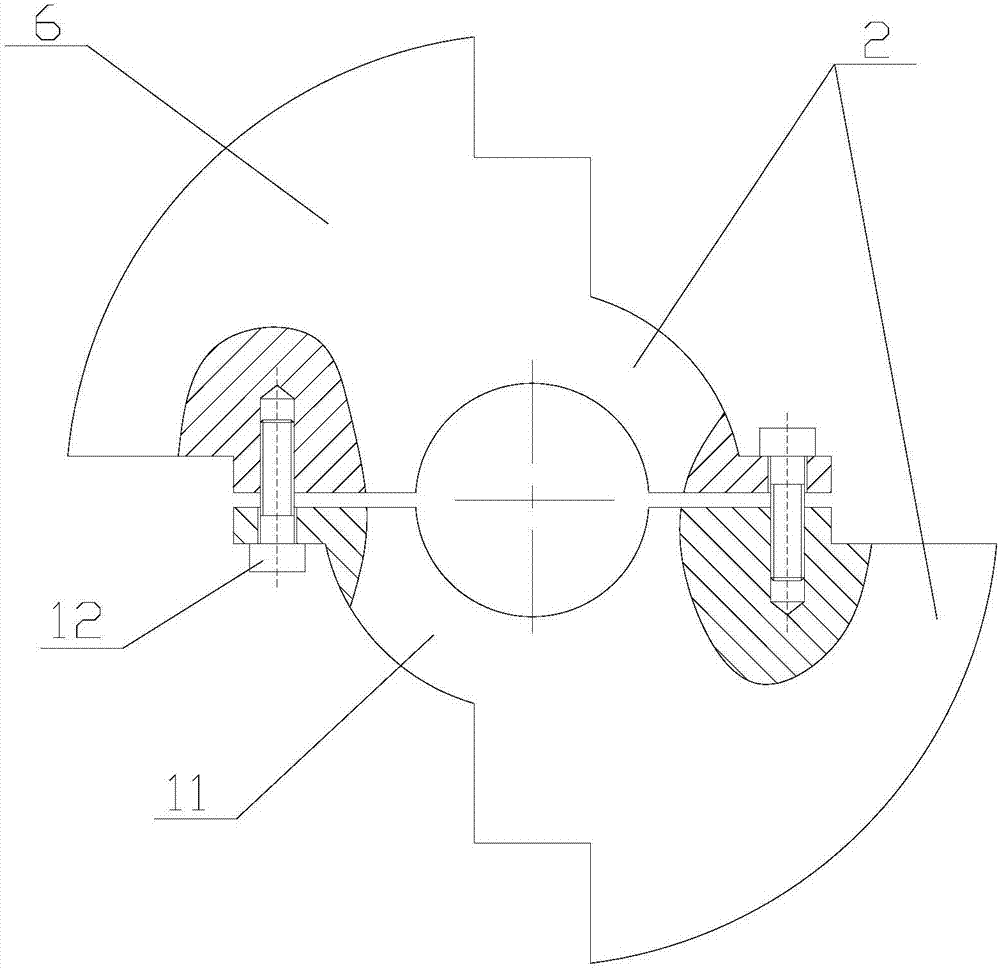

图2为本实用新型的固定卡环结构示意图。

图3为本实用新型的活动卡环结构示意图。

图中：叶轮轴1、固定卡环2、活动卡环3、连接丝杆4、千斤顶5、固定底板6、活动顶板7、活塞杆8、螺孔9、吊装螺孔10、半圆形固定卡环组件11、螺栓12、半圆形活动卡环组件13、叶轮14。

具体实施方式：

如图1、图2和图3所示，一种立式循环水泵叶轮拆卸专用工具，其包括固定卡接在叶轮轴1上的固定卡环2，滑动套装在叶轮轴1上的活动卡环3，一端螺接在活动卡环3上的连接丝杠4，两个分体设置在固定卡环2与活动卡环3之间的千斤顶5；在固定卡环2的外壁上对称设有两个固定底板6，每个千斤顶5分别分体活动放置在每个固定底板6上；在活动卡环3的外壁上对应设有两个对称的活动顶板7，每个千斤顶5的活塞杆8顶端对应顶在每个活动顶板7的板面上；在每个活动顶板7上开有轴线方向与叶轮轴1的轴线方向相同的螺孔9，连接丝杠4一端螺接在螺孔9内,连接丝杠4另一端螺接在叶轮轴1顶端的叶轮14的吊装螺孔10内。固定卡环2包括两个分体设置的半圆形固定卡环组件11；每个半圆形固定卡环组件11通过螺栓12固定连接，在每个半圆形固定卡环组件11外壁上一体固定设有固定底板6。活动卡环3包括两个分体设置的半圆形活动卡环组件13；每个半圆形活动卡环组件13通过螺栓12固定连接，在每个半圆形活动卡环组件13外壁上一体固定设有活动顶板7，在每个活动顶板7上开有轴线方向与叶轮轴1的轴线方向相同的螺孔9。本实用新型安装和拆卸简单、方便、快捷，拆卸叶轮14效率高、节省人力物力，能够保证在使用过程中叶轮轴1和叶轮14无损坏。

使用说明:

安装活动卡环3:先将两个半圆形活动卡环组件13卡接在叶轮轴1上，并用螺栓12将两个半圆形活动卡环13螺接在一起，组成活动卡环3，活动卡环3能够在叶轮轴1上上下滑动,将两根连接丝杠4的一端分别螺接在活动卡环3上的两个螺孔9内，然后将每根连接丝杠4的另一端螺接在叶轮14上的两个吊装螺孔10内；使活动卡环3和与叶轮14固定连接；安装固定卡环2：将两个半圆形固定卡环组件11扣合在叶轮轴1上，组成固定卡环2，固定卡环2卡接固定在叶轮轴1上，将两个千斤顶5分别放置在两个固定底板6上，每个千斤顶5的活塞杆8与活动顶板7的板面相接触；拆卸叶轮14：升起千斤顶5，使每个千斤顶5的活塞杆8向上推动活动卡环3，活动卡环3向上位移时带动叶轮14在叶轮轴1上向上位移，漏出哈夫锁环，拆卸叶轮14效率高、节省人力物力，能够保证在使用过程中叶轮轴1和叶轮14无损坏。本专用工具的拆卸步骤是：千斤顶5从固定卡环2上取下，再分别将“安装活动卡环3”和“安装固定卡环2”步骤反向操作，将固定卡环2和活动卡环3从叶轮轴1上取下，本专用工具安装和拆卸简单、方便、快捷。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
