一种锚杆斜角裁断设备的制作方法

本实用新型涉及一种锚杆斜角裁断设备。

背景技术：

国内常见的斜角裁断机是用常规的冲床带上裁断刀工作，工作噪音，震动都比较大，因钢筋特性，对设备和裁断刀的损坏也较快 。

技术实现要素：

为了解决现有技术的缺陷与不足，本实用新型实施例提供了一种工作效率更高的锚杆斜角裁断设备。所述技术方案如下：

本实用新型提出一种锚杆斜角裁断设备，包括机架，所述机架上设置裁断液压机构，所述裁断液压机构前侧设置有导向机构，后侧设置有压紧机构；

所述裁断液压机构包括裁断液压缸，所述裁断液压缸的液压杆连接动刀，所述动刀下部设置有固定在机架上的定刀，所述定刀表面设置有一贯穿的凹槽，所述凹槽能够容置锚杆，所述动刀与定刀分别设置有一竖向的斜面，所述两个斜面平行设置，当所述动刀向下移动时，所述两个斜面靠近以切断锚杆，从而使切断面形成斜角；

所述导向机构包括导向轮，所述导向轮连接导向轮气缸，以驱动所述导向轮能够向上下移动，当所述导向轮向上移动时，所述导向轮向上拖动锚杆，以使锚杆能够从定刀表面的凹槽穿过；

所述压紧机构包括压紧液压缸，所述压紧液压缸的液压杆连接压块，当锚杆被推送到压块下部时，所述压紧液压缸驱动压块将所述锚杆压紧。

作为上述技术方案的优先，所述定刀设置于定位块上，所述定位块能够调整前后位置。

作为上述技术方案的优先，所述动刀与定刀的斜面一侧还分别设置有定位面，所述两个定位面平行设置，所述定位面的倾斜角度与斜面倾斜角度不同。

本实用新型提出的一种锚杆斜角裁断设备，本机结构简单，制造成本低，可换裁断刀，使用液压缸压紧和裁断，工作平稳，使裁断刀收到冲击更小，保证高耐久性。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实施例中提供的锚杆斜角裁断设备工作状态示意图；

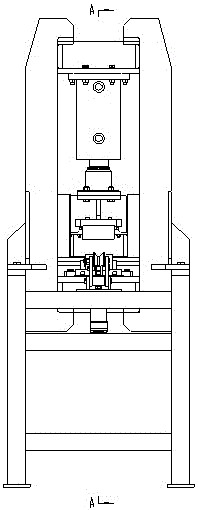

图2是本实施例中提供的锚杆斜角裁断设备结构示意图；

图3是图2的A-A视图；

图4是图3的I部放大图；

图5是本实施例中提供的锚杆斜角裁断设备定刀结构示意图；

图6是本实施例中提供的锚杆斜角裁断设备动刀结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

本实用新型提出一种锚杆斜角裁断设备，包括机架1，所述机架上设置裁断液压机构2，所述裁断液压机构前侧设置有导向机构4，后侧设置有压紧机构3；输送滚轮6用于将锚杆钢筋5向前输送；

所述裁断液压机构包括裁断液压缸2-1，所述裁断液压缸的液压杆连接动刀2-3，所述动刀下部设置有固定在机架上的定刀2-2，所述定刀表面设置有一贯穿的凹槽2-4，所述凹槽能够容置锚杆，所述动刀与定刀分别设置有一竖向的斜面2-7、2-6，所述两个斜面平行设置，当所述动刀向下移动时，所述两个斜面靠近以切断锚杆，从而使切断面形成斜角；

所述导向机构包括导向轮4-1，所述导向轮连接导向轮气缸4-2，以驱动所述导向轮能够向上下移动，当所述导向轮向上移动时，所述导向轮向上拖动锚杆，以使锚杆能够从定刀表面的凹槽穿过；

所述压紧机构包括压紧液压缸3-1，所述压紧液压缸的液压杆连接压块3-2，当锚杆被推送到压块下部时，所述压紧液压缸驱动压块将所述锚杆压紧。

所述定刀设置于定位块上，所述定位块能够调整前后位置，定位块的设置能够快捷调整定刀的位置，根据各种钢筋类别和特性，根据钢筋种类，直径不同调整合适的刀间隙会使裁断口更加美观，刃口整齐。

所述动刀与定刀的斜面一侧还分别设置有定位面2-8、2-5，所述两个定位面平行设置，所述定位面的倾斜角度与斜面倾斜角度不同，增大了裁断刀的受力面积，更便于安装定位销和螺钉等。

本实用新型提出的一种锚杆斜角裁断设备，本机结构简单，制造成本低，可换裁断刀，使用液压缸压紧和裁断，工作平稳，使裁断刀收到冲击更小，保证高耐久性。

当然，本实用新型还可有其他实施例，在不背离本实用新型精神及其实质的情况下，所属技术领域的技术人员当可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型的权利要求的保护范围。
