一种基于水切割装置的救援车辆的制作方法

本发明属于救援设备技术领域，具体涉及一种基于水切割装置的救援车辆。

背景技术：

利用水刀切割的救援是一种高效的救援方式，水切割装置是一种利用高压水流切割的机器。在电脑的控制下能任意雕琢工件，而且受材料质地影响小。因为其成本低，易操作，良品率又高，水切割正逐渐成为工业切割技术方面的主流切割方式，利用水压即可对钢板、陶瓷、大理石、水泥制品等进行切割，可满足对切割能力及作业环境的不同要求。但是直接的进行水切割，水刀产生的高压水射流会给救援过程造成安全隐患，因此需要一种新型的救援车辆配备有可以安全切割的水刀，并拓展有其他的使用功能。

技术实现要素：

根据以上现有技术的不足，本发明所要解决的技术问题是提出一种水切割装置的救援车辆，通过安全水切割装置解决传统水射流切割装置水射流三散射的问题，并通过清扫装置可以及时在事故现场进行打扫，防止二次事故的发生，具有结构简单，安全高效的特点。

为了解决上述技术问题，本发明采用的技术方案为：一种基于水切割装置的救援车辆，其特征在于，所述救援车辆包括车体、安全水切割装置、预警照明装置、清扫装置和控制器，所述车体顶部设有预警照明装置，车体的底端安装有清扫装置，在车体上还安装有安全水切割装置，所述安全水切割装置包括安全水刀头、输送管、喷水管、磨料供给装置、水加压装置和空气压缩机，安全水刀头通过输送管与水加压装置相互连通，输送管还连通至磨料供给装置。

作为一种优选的实施方式，所述安全水刀头包括水刀机架、伸缩杆、水刀喷头、反冲喷头、空气喷头和收集仓，伸缩杆有两根，伸缩杆包括第一伸缩杆和第二伸缩杆，两根伸缩杆对称垂直设在水刀机架的两端，在第一伸缩杆的前端设有水刀喷头，水刀喷头通过输送管与水加压装置相连，水刀喷头朝向对称位置的第二伸缩杆，在第二伸缩杆上还设有反冲喷头，反冲喷头朝向水刀喷头，反冲喷头直接与水加压装置连通，在第二伸缩杆的前端还设有空气喷头，空气喷头与空气压缩机相连通，空气喷头斜向上朝向水刀喷头，在水刀机架中部还设有收集盒，收集仓上设有开口，收集仓开口与空气喷头向对设置。磨料供给装置包括磨料罐和进料管，进料管一端插入磨料罐，进料管的另一端与输送管相连通，所述水加压装置包括水仓和加压泵，水仓底部设有第一通孔和第二通孔，第一通孔通过输送管与水刀喷头相连，第二通孔通过喷水管与反冲喷头相连。空气喷头内设有导流叶片，在收集仓底部设有排水口，在排水口处设有排水管，排水管内设有抽水机。安全预警装置包括照射灯、升降架、超声波测距仪、喇叭和安装台，升降架安装在车体上，升降架的顶端安装有安装台，安装台侧壁设有两个以上的照射灯，在安装台与照射灯之间设有电动云台，在支撑台上还设有超声波测距仪，超声波测距仪通过电连接的方式与控制器连接，控制器与安装在车体上的喇叭通过电连接的方式相连接。清扫装置包括清扫头、剪切装置、垃圾输送管和垃圾仓，所述清扫头包括两个相对设置的电动转盘，在电动转盘外沿设有毛刷，在电动转盘的后方设垃圾输送管，在垃圾输送管内安装有剪切装置，所述剪切装置包括第一剪切筒和第二剪切筒，第一剪切筒与第二剪切筒相对设置，在第一剪切筒上间隔设有环形刀片，第二剪切筒上间隔设有环形凹槽，刀片与环形凹槽相配合，在第一剪切筒和第二剪切筒内均设有驱动电机，驱动电机固定在垃圾输送管上，在垃圾仓内设有用于压缩垃圾的压紧装置，所述压紧装置包括压紧板和液压杆，液压杆垂直设于垃圾仓侧壁，在液压杆前端设有压紧板。

本发明有益效果是:本发明利用反向气流和反向水流来抵消水刀头在切割物体后产生的高压水射流，将水切割的喷射范围控制在一个极小的区域内，从而实现安全切割，并通过抽吸装置将切割过程中产生的废水抽吸走，防止废水对切割过程造成影响，在救援车体上的预警照明装置可以为事故现场提供照明，并提醒后方来车注意，清扫装置可以将事故现场碎片的进行收集，防止二次事故的发生。

附图说明

下面对本说明书附图所表达的内容及图中的标记作简要说明：

图1是本发明的基于水切割装置的救援车辆的具体实施方式的结构图；

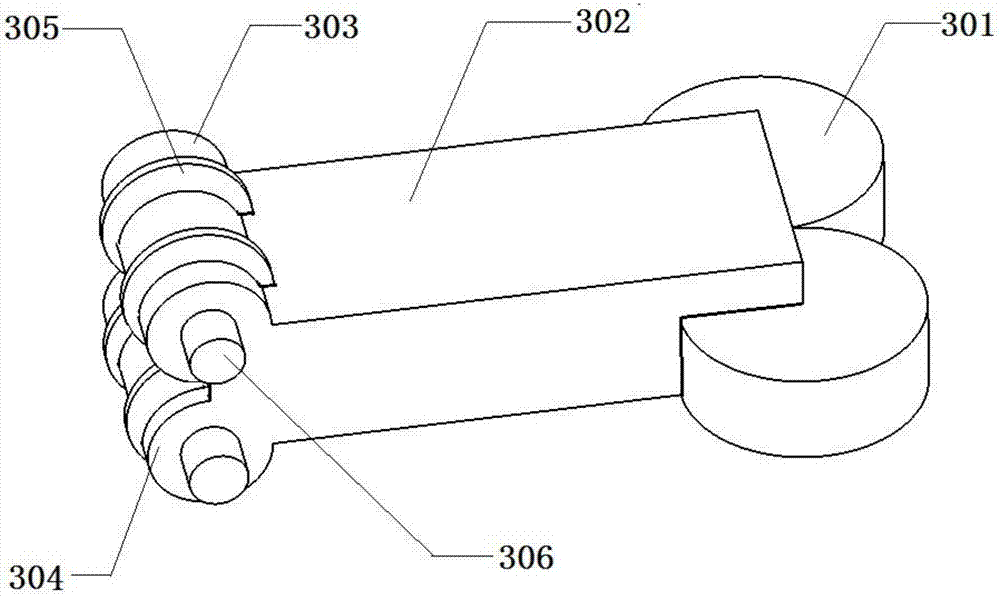

图2是本发明的清扫头的具体实施方式的结构图；

图3是本发明的安全预警装置具体实施方式的结构图；

图4是本发明的安全水刀头具体实施方式的结构图。

其中，1、车体，2、水仓，3、清扫头，4、垃圾仓，5、安全预警装置，6、安全水刀头，301、电动转盘，302、垃圾输送管，303、第一剪切筒，304、第二剪切筒，305、环形刀片，306、驱动电机，501、升降架，502、安装台，503、电动云台，504、照射灯，505、超声波测距仪，506、喇叭，601、水刀机架，602、第一伸缩杆，603、第二伸缩杆，604、水刀喷头，605、反冲喷头，606、空气喷头，607、收集仓。

具体实施方式

下面对照附图，通过对实施例的描述，本发明的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理、制造工艺及操作使用方法等，作进一步详细的说明，以帮助本领域技术人员对本发明的发明构思、技术方案有更完整、准确和深入的理解。

如图1-4所示，一种基于水切割装置的救援车辆包括用于移动运输的车体1，在车体1顶部设有预警照明装置用于提供警报照明，车体1的底端安装有清扫装置用于及时清扫现场垃，当需要用到切割装置时则使安全水切割装置进行切割，安全水切割装置包括安全水刀头6、输送管、喷水管、磨料罐、进料管、水仓2、加压泵和空气压缩机，其中安全水刀头6包括水刀机架601、第一伸缩杆602、第二伸缩杆603、水刀喷头604、反冲喷头605、空气喷头606和收集仓607，两根伸缩杆对称垂直设在水刀机架601的两端，在第一伸缩杆602的前端设有水刀喷头604，水刀喷头604通过输送管与水加压装置相连，水刀喷头604朝向对称位置的第二伸缩杆603，第二伸缩杆603上对称设有朝向水刀喷头604的反冲喷头605，伸缩杆用于调节各喷头的伸长长度，实现不同方式的切割，反冲喷头605通过喷水管与水仓2连通，加压泵为水仓2内的水加压，水仓2底部设有第一通孔和第二通孔，第一通孔通过输送管与水刀喷头604相连，第二通孔通过喷水管与反冲喷头605相连，经过加压的水通过输送管输送到水刀喷头604上，且进料管一端与输送管相连通，进料管另一端插入磨料罐，此时通过输送管喷出的水流产生的吸力将储料罐中的磨料通过进料管吸出，混合加压水流从安全水刀头6上喷出实现水切割。同时反冲喷头605通过喷水管对冲安全水刀头6喷出的混合切割水流实现一次缓冲，在喷水管上设有水压调节阀，在第二伸缩杆603的前端设有空气喷头606，空气喷头606与空气压缩机相连通，空气喷头606斜向上朝向水刀喷头604，空气喷头606内设有导流叶片，通过气流吹动切割水流实现二次缓冲，在水刀机架601中部还设有开口收集盒，收集仓607开口与空气喷头606向对设置，在收集仓607底部设有排水口，在排水口处设有排水管，排水管内设有抽水机，气流将废水吹入到收集盒中，并通过抽水机将废水抽走，避免在切割的过程中，废水对救援的影响。

其中清扫装置包括清扫头3、剪切装置、垃圾输送管302和垃圾仓4，清扫头3前端相对设置两个电动转盘301，电动转盘301外沿设有毛刷，两电动转盘301转动可以将垃圾扫入后方的垃圾输送管302，在垃圾输送管302内安装有第一剪切筒303和第二剪切筒304，在第一剪切筒303和第二剪切筒304内均设有驱动电机306，驱动电机306固定在垃圾输送管302上，第一剪切筒303与第二剪切筒304相对设置，在第一剪切筒303上间隔设有环形刀片305，第二剪切筒304上间隔设有环形凹槽，刀片与环形凹槽相配合，当大型垃圾通过时可以通过环形刀片305将其切成小的物块方便收集，并通过抽吸机将被切割后的垃圾输送到垃圾仓4内，在垃圾仓4内设有压紧板和液压杆，液压杆垂直设于垃圾仓4侧壁，在液压杆前端设有压紧板，液压杆推动压紧板前进可以将垃圾压缩提高储存效率。

安全预警装置5则包括照射灯504、升降架501、超声波测距仪505、喇叭506和安装台502，升降架501安装在车体1上，升降架501的顶端安装有安装台502，安装台(502)侧壁设有两个以上的照射灯504，在安装台502与照射灯504之间设有电动云台503，可以带动照射灯504转动至所需方向，在支撑台上还设有超声波测距仪505，用于测量在道路上其他行驶车辆的速度，超声波测距仪505通过电连接的方式与控制器连接，控制器与安装在车体1上的喇叭506通过电连接的方式相连接，当检测到有车辆超速接近时则控制喇叭506发出警报。

工作原理：本救援车辆在抵达所需救援现场时，先升起车体1上的升降架501，升降架501带动顶部的安装台502上升，位于安装台502上的超声波测距仪505实时向远方的路面，当检测到路面上有车辆快速接近时通过控制器使位于安装台502上的喇叭506发出警报，提醒后方来车和施救人员注意，同时照射灯504发出频闪的灯光通过灯光提醒，照射灯504下方的电动云台503安装在安装台502上，通过控制器可以控制照射灯504的朝向，在光线不足时可以为救援现场提供定向照明。当需要用到水切割时，水刀喷头604喷出混合的切割液进行切割，切割后的会产生散射切割水流，此时水刀喷头604对称位置的反冲喷头605喷出反冲水流抵消掉一部分的散射切割水流，同时空气喷头606喷出气体，将废水吹入收集仓607内，并通过排水管喷走实现而二次缓冲，进而可以安全水切割，避免水刀切割后产生的散射水流造成的影响。车上的清扫装置则可以将垃圾清扫、切割和压缩避免这些垃圾留在现场造成的二次事故。

上面结合附图对本发明进行了示例性描述，显然本发明具体实现并不受上述方式的限制，只要采用了本发明的方法构思和技术方案进行的各种非实质性的改进，或未经改进将本发明的构思和技术方案直接应用于其它场合的，均在本发明的保护范围之内。本发明的保护范围应该以权利要求书所限定的保护范围为准。
