一种有机垃圾发酵制肥设备的制作方法

本实用新型属于环保机械技术领域，具体涉及一种有机垃圾发酵制肥设备。

背景技术：

近年来，随着人们生活水平的不断提高，城市规模和数量不断扩大，城市生活垃圾污染问题日益加剧，治理城市生活垃圾污染是现代化建设中亟待解决的重要难题。 目前，为了防止生活垃圾对环境的破坏和污染，通常是将生活垃圾进行填埋、焚烧或制肥处理。

将生活垃圾进行制肥处理是目前较为合理有效的解决垃圾污染环境的方法。 现有的垃圾制肥技术，一般是要使用人工对生活垃圾进行拣选、分类，然后再对分选出来的有机物进行长时间的发酵处理，再制成肥料，这种传统的生活垃圾制肥处理方法自动化程度低，人力消耗大、制肥周期长、垃圾处理效率低，已经不适应现代化城市中垃圾处理及环境保护的要求。因此，需要对现有技术进行改进。

技术实现要素：

本实用新型的目的在于提供一种有机垃圾发酵制肥设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种有机垃圾发酵制肥设备，包括垃圾处理房、门和支架，所述门设置在垃圾处理房正面右端，所述门上设有PLC控制器，所述支架设置在垃圾处理房内部，所述支架左端设有入料口，所述入料口下面设有磁选机，所述磁选机与PLC控制器电性连接，所述磁选机下面设有筛分机，所述筛分机与PLC控制器电性连接，所述筛分机下面设有第一皮带运输机，所述第一皮带运输机下面设有非有机垃圾出口，所述第一皮带运输机右面设有破碎室，所述破碎室右面设有生物厌氧发酵室，所述生物厌氧发酵室左侧内壁设有温度传感器，所述温度传感器与PLC控制器电性连接，所述温度传感器下面设有紫外除臭装置，所述紫外除臭装置与PLC控制器电性连接，所述生物厌氧发酵室中间设有搅拌器，所述生物厌氧发酵室右侧顶端设有排气管，所述排气管上设有排气阀门，所述排气阀门与PLC控制器电性连接，所述生物厌氧发酵室右侧上端设有储气罐，所述排气管与储气罐固定连接，所述储气罐右侧下端设有排气口，所述储气罐下面设有沼渣筛分机，所述沼渣筛分机右侧设有压缩机，所述压缩机右侧设有制肥机，所述制肥机右侧下端设有出料口。

优选的，所述破碎室、生物厌氧发酵室、沼渣筛分机、压缩机和制肥机下面均设有第二皮带运输机。

本实用新型的技术效果和优点：该有机垃圾发酵制肥设备，不仅可自动对生活垃圾进行拣选、分类，而且处理效率高，发酵制肥速度快，只需 24 小时发酵时间，即可将有机废弃垃圾加工处理制成有机肥料。而且该设备结构简单，占地面积小、生产成本低，设计合理，自动化程度高，集投料、发酵、搅拌、排气于一体，处理有机垃圾，使有机垃圾转化为无毒无害的气体和高效肥料 （ 或饲料），设备运行动力安全可靠，传动平稳，噪音小，整机外表简洁、明快，给人以赏心悦目的感觉，适合普及推广。

附图说明

图1为本实用新型的外观示意图；

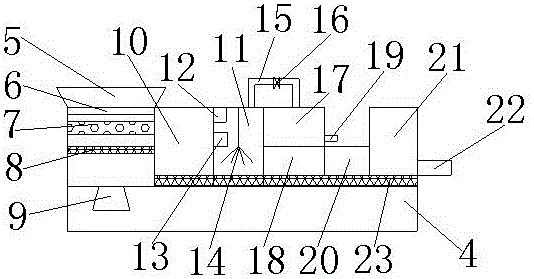

图2为本实用新型的结构示意图；

图3为本实用新型的流程控制模块示意图。

图中：1垃圾处理房、2门、3 PLC控制器、4支架、5入料口、6磁选机、7筛分机、8第一皮带输送机、9非有机垃圾出口、10破碎室、11生物厌氧发酵室、12温度传感器、13紫外除臭装置、14搅拌器、15排气管、16排气阀门、17储气罐、18沼渣筛分机、19排气口、20压缩机、21制肥机、22出料口、23第二皮带输送机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1、图2 和图3所示的一种有机垃圾发酵制肥设备，包括垃圾处理房1、门2和支架4，所述门2设置在垃圾处理房1正面右端，所述门2上设有PLC控制器3，所述支架4设置在垃圾处理房1内部，所述支架4左端设有入料口5，所述入料口5下面设有磁选机6，所述磁选机6与PLC控制器3电性连接，所述磁选机6下面设有筛分机7，所述筛分机7与PLC控制器3电性连接，所述筛分机7下面设有第一皮带运输机8，所述第一皮带运输机8下面设有非有机垃圾出口9，所述第一皮带运输机8右面设有破碎室10，所述破碎室10右面设有生物厌氧发酵室11，所述生物厌氧发酵室11左侧内壁设有温度传感器12，所述温度传感器12与PLC控制器3电性连接，所述温度传感器12下面设有紫外除臭装置13，所述紫外除臭装置13与PLC控制器3电性连接，所述生物厌氧发酵室11中间设有搅拌器14，所述生物厌氧发酵室11右侧顶端设有排气管15，所述排气管15上设有排气阀门16，所述排气阀门16与PLC控制器3电性连接，所述生物厌氧发酵室11右侧上端设有储气罐17，所述排气管15与储气罐17固定连接，所述储气罐17右侧下端设有排气口19，所述储气罐17下面设有沼渣筛分机18，所述沼渣筛分机18右侧设有压缩机20，所述压缩机20右侧设有制肥机21，所述破碎室10、生物厌氧发酵室11、沼渣筛分机18、压缩机20和制肥机21下面均设有第二皮带运输机23，所述制肥机21右侧下端设有出料口22，该有机垃圾发酵制肥设备，不仅可自动对生活垃圾进行拣选、分类，而且处理效率高，发酵制肥速度快，只需 24 小时发酵时间，即可将有机废弃垃圾加工处理制成有机肥料。而且该设备结构简单，占地面积小、生产成本低，设计合理，自动化程度高，集投料、发酵、搅拌、排气于一体，处理有机垃圾，使有机垃圾转化为无毒无害的气体和高效肥料或饲料，设备运行动力安全可靠，传动平稳，噪音小，整机外表简洁、明快，给人以赏心悦目的感觉，适合普及推广。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
