一种涤纶废丝卷装接收车的制作方法

本实用新型涉及一种接收车，具体涉及一种涤纶废丝卷装接收车。

背景技术：

目前涤纶长丝行业的卷绕机，大都是12头纺，也就是说同时生产12个长丝卷装，卷装是在纸管圆柱面上有长丝丝束缠绕的物体，在涤纶长丝进入卷绕机卷绕时，为了减少生头失败的损失，卷绕机会先试卷绕约30秒，确认正常后再切换到备用卷装轴上，试卷绕的废丝卷装必须及时取下，取下的废丝卷装要去除掉废丝，纸管要继续使用，当卷装切换后，要用涤纶废丝卷装接收车将卷装从卷绕机上取下，卷装的宽度约115mm，12个卷装净宽度约1380mm，要将12个卷装全部接纳，现有技术中的涤纶废丝卷装接收车的长度至少要1800mm，具体结构，见图1。当涤纶废丝卷装接收车接收废丝卷装时，废丝卷装被气缸推出到涤纶废丝卷装接收车上时，会对涤纶废丝卷装接收车施加一个推力，这就必须要由员工抵住涤纶废丝卷装接收车，因为涤纶废丝卷装接收车与卷绕机控制按钮相距1800mm，还必须由另一个员工操作控制按钮，总共需要两个人来完成卷装接收，具体操作过程见图3和图4。

虽然废丝卷装很轻，也必须得由一个人操作涤纶废丝卷装接收车，一个人操作控制按钮，浪费人力。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提供一种涤纶废丝卷装接收车，解决了涤纶废丝卷装接收时人力浪费的问题，节省了人力，而且便于操作，弥补了现有技术的不足。

一种涤纶废丝卷装接收车，包括车体、车轮和接收装置，所述车轮安装在车体下方，接收装置设于车体内部，所述车体顶部敞口，包括底板和分别安装在底板四个边上的前挡板、后挡板和2块侧挡板，其中前、后挡板安装在底板四边中相互平行的两边，且前挡板的径向高度小于后挡板的径向高度，2块侧挡板安装在底板四边中相互平行的另两边；所述接收装置包括长方体形的接收底板和2块接收导向板，接收导向板为直角三角体形，其长直角边分别对称安装在接收底板的两长边的上，且位于两长边的一端，接收底板的两短边中靠近接收导向板的短边与前挡板相连，远离接收导向板的短边和底板相连，安装后斜置于车体内部，定向接收从废丝卷导料辊传输过来的废丝卷装。

如上所述的一种涤纶废丝卷装接收车，所述车轮包括2个定向车轮和2个万向车轮，所述定向车轮安装在车体下方且与前挡板相同的一侧，所述万向车轮安装在车体下方且与后挡板相同的一侧。

如上所述的一种涤纶废丝卷装接收车，所述前挡板的高度比废丝卷导料辊的高度小5-10mm。

如上所述的一种涤纶废丝卷装接收车，所述后挡板的径向高度为1080-1120mm。

如上所述的一种涤纶废丝卷装接收车，所述接收导向板的长直角边长度为190-210mm，短直角边长度为85-95mm。

如上所述的一种涤纶废丝卷装接收车，所述接收底板与所述底板之间的安装角度为25-35°。

如上所述的一种涤纶废丝卷装接收车，所述接收底板的长边长度为340-360mm，短边长度为155-165mm。

如上所述的一种涤纶废丝卷装接收车，所述侧挡板中远离底板的边为折线形边，折线形边中与前挡板相连的边与底板平行，与后挡板相连的边其与后挡板的夹角为30-40°。

有益效果

本实用新型的一种涤纶废丝卷装接收车，充分考虑了废丝卷装的取出轨迹，设置了导向板，保证了废丝卷装安全、准确的取出；考虑了涤纶废丝卷装的处置目的，优化了卷装接收车的尺寸，实现了一人接收废丝卷装，节省了人力。

附图说明

图1是现有技术的涤纶废丝卷装接收车的三维示意图；

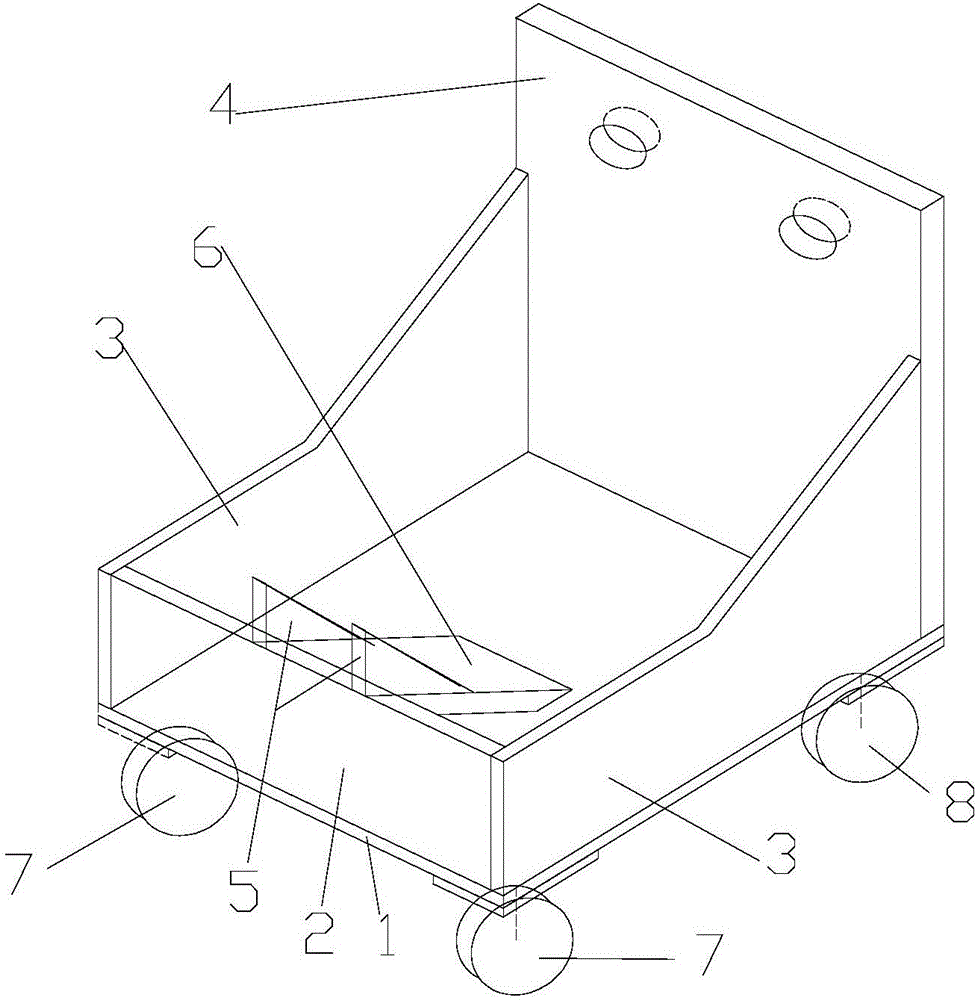

图2是本实用新型的涤纶废丝卷装接收车的三维示意图；

图3是现有技术准备的涤纶废丝卷装接收车接收废丝卷装的示意图；

图4是现有技术的涤纶废丝卷装接收车接收完废丝卷装的示意图；

图5是本实用新型的涤纶废丝卷装接收车准备接收废丝卷装的示意图；

图6是本实用新型的涤纶废丝卷装接收车接收完成废丝卷装的示意图；

其中1-底板，2-前挡板，3-侧挡板，4-后挡板，5-接收导向板，6-接收底板，7-定向车轮，8-万向车轮，9-废丝卷装，10-导料辊。

具体实施方式

下面结合具体实施方式，进一步阐述本实用新型。

如附图2、图5和图6所示，是本实用新型的一种涤纶废丝卷装接收车，包括车体、车轮和接收装置，车轮包括2个定向车轮7和2个万向车轮8，定向车轮7安装在车体下方且与前挡板2相同的一侧，万向车轮8安装在车体下方且与后挡板4相同的一侧，接收装置设于车体内部，车体顶部敞口，包括底板1和分别安装在底板四个边上的前挡板2、后挡板4和2块侧挡板3，其中前挡板2、后挡板4安装在底板1四边中相互平行的两边，且前挡板1的径向高度小于后挡板4的径向高度，后挡板的径向高度1120mm，2块侧挡板3安装在底板1四边中相互平行的另两边，侧挡板中远离底板的边为折线形边，折线形边中与前挡板相连的边与底板平行，与后挡板相连的边其与后挡板的夹角为35°；接收装置包括长方体形的接收底板6和2块接收导向板5，接收导向板5为直角三角体形，接收导向板的长直角边长度为210mm，短直角边长度为85mm，接收底板的长边长度为360mm，短边长度为155mm，接收导向板的长直角边分别对称安装在接收底板6的两长边的上，且位于两长边的一端，接收底板6的两短边中靠近接收导向板5的短边与前挡板2相连，远离接收导向板6的短边和底板1相连，安装后斜置于车体内部，接收底板与底板之间的安装角度为35°，前挡板的高度比废丝卷导料辊的高度小8mm，在接收导向板5和接收底板6的限制下定向接收从废丝卷导料辊10传输过来的废丝卷装9。

本实用新型一种涤纶废丝卷装接收车在接收废丝卷装的示意图，准备接收时，一名操作人员先将涤纶废丝卷装接收车紧贴卷绕机，用身体抵住专用车，再操作卷绕机控制按钮，废丝卷装被推出时，会在接收导向板和接收底板的限制下，平滑的被推入涤纶废丝卷装接收车内。

经试验证明，本实用新型的一种涤纶废丝卷装接收车确实解决了涤纶废丝卷装接收时人力浪费的问题，节省了人力，而且便于操作，弥补了现有技术的不足。
