一种手持式热塑管加热器的制作方法

本实用新型涉及一种热塑管加热器，尤其涉及一种手持式热塑管加热器。

背景技术：

热塑管是由特制聚合物材料制成的热收缩套管，具有遇热收缩的特点，现有技术中可以作为绝缘材料包裹需要绝缘处理的物体，主要应用在电子电器产品的导电物体的外层绝缘保护。例如，可以将热塑管包裹需要热缩处理的物体，然后将包裹了热塑管的被热缩物体进行热缩。在现有技术中，对热塑管的热缩主要使用热风枪来实现，利用带有发热电阻丝的枪芯吹出来的热风对准热塑管吹射，使热塑管加热。采用这种方法，由于热风枪吹出的热风所产生的有效加热区域面积有限，一次只能对热塑管一个单面进行加热，加热时间长，而且收缩时间和收缩均匀度不易控制，很难保持热塑管收缩的一致性。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术中存在的不足，提供一种加热时间短且能够保持热塑管均匀收缩的手持式热塑管加热器。

本实用新型是通过以下技术方案予以实现：

一种手持式热塑管加热器，包括设于下部的弹性夹持装置及设于弹性夹持装置上方的热塑管加热装置，所述弹性夹持装置包括两条通过弹性铰接的夹持臂，其铰接处设有弹性铰接轴，一条夹持臂末端连接电源导线，所述热塑管加热装置包括相互拼合且分别与夹持臂固定连接的两个半圆筒形加热板，两个所述半圆筒形加热板端面接触面内侧分别设于覆盖内圆周的拼合隔温层，所述拼合隔温层内侧设有沿圆周径向设置的两组夹紧条。

所述半圆筒形加热板一个端面的内侧设置的拼合隔温层及夹紧条拼合后的厚度高于半圆筒形加热板另一个端面内侧设置的拼合隔温层及夹紧条拼合后的厚度，其厚度差为热塑管加热器两侧待绝缘处理工件的直径差。

本实用新型的有益效果是：

由于设置了弹性夹持装置，便于将待绝缘处理工件固定于热塑管加热装置内部，半圆筒形加热板实现对热塑管环周的均匀加热，减少加热时间并且使热塑管的收缩均匀。

附图说明

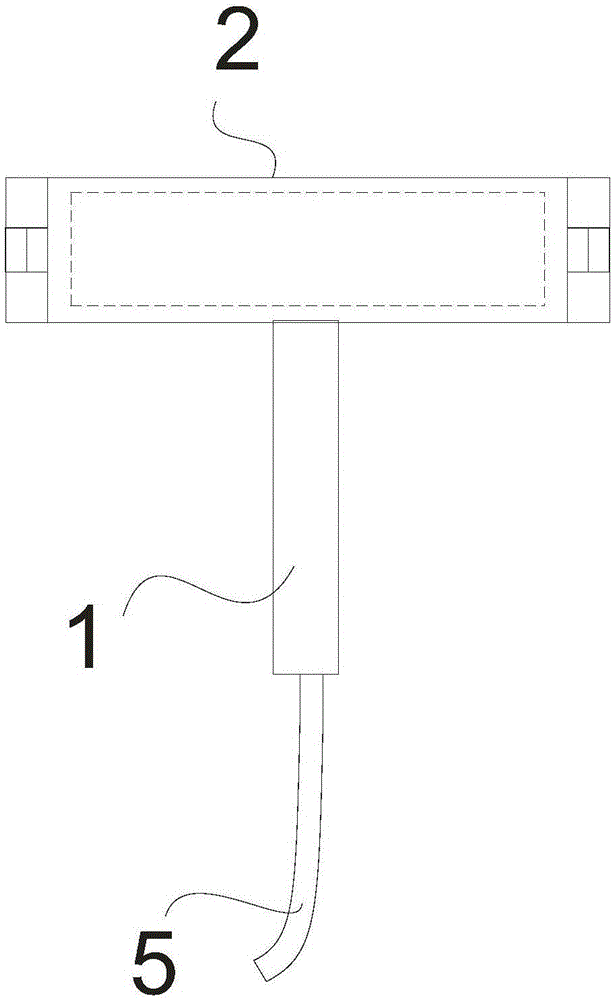

图1是本实用新型的主视结构示意图。

图2是本实用新型的左视结构示意图。

图3是本实用新型加热热缩管时的截面结构示意图。

图4是本实用新型的A-A截面结构示意图。

图5是本实用新型的B-B截面结构示意图。

图中：1.弹性夹持装置，2.热塑管加热装置，3.夹持臂，4.弹性铰接轴，5.电源导线，6.半圆筒形加热板，7.拼合隔温层，8.夹紧条，9.第一待绝缘处理工件，10.第二待绝缘处理工件，11.热塑管。

具体实施方式

为了使本技术领域的技术人员更好地理解本实用新型的技术方案，下面结合附图和最佳实施例对本实用新型作进一步的详细说明。

如图所示，本实用新型包括设于下部的弹性夹持装置1及设于弹性夹持装置上方的热塑管加热装置2，所述弹性夹持装置包括两条通过弹性铰接的夹持臂3，其铰接处设有弹性铰接轴4，一条夹持臂末端连接电源导线5，所述热塑管加热装置包括相互拼合且分别与夹持臂固定连接的两个半圆筒形加热板6，两个所述半圆筒形加热板端面接触面内侧分别设于覆盖内圆周的拼合隔温层7，所述拼合隔温层内侧设有沿圆周径向设置的两组夹紧条8。

优选的，半圆筒形加热板一个端面的内侧设置的拼合隔温层及夹紧条拼合后的厚度高于半圆筒形加热板另一个端面内侧设置的拼合隔温层及夹紧条拼合后的厚度，其厚度差为热塑管加热器两侧待绝缘处理工件的直径差，这样有助于对热塑管加热装置形成密封，防止热塑管加热装置内部热量散失，同时防止散出的热量破坏对待绝缘处理工件的外表面。

使用时，压紧弹性夹持装置的夹持臂，将两个半圆筒形加热板分开，将通过热塑管11套接的第一待绝缘处理工件9及第二待绝缘处理工件10放入半圆筒形加热板中，松开夹持臂，两个半圆筒形加热板在弹性夹持装置作用下夹紧，半圆筒形加热板对热塑管进行加热，由于两个半圆筒形加热板环绕热塑管设置对热塑管进行均匀加热，减少加热时间并且使热塑管的收缩均匀。

沿圆周径向设置的两组夹紧条增加对待绝缘处理工件的夹持效果，拼合隔温层的设置使得对热塑管加热时热塑管加热装置内部热量向外部传导大大减少，防止因加热温度过高，破坏待绝缘处理工件的外表面。

由于设置了弹性夹持装置，便于将待绝缘处理工件固定于热塑管加热装置内部，半圆筒形加热板实现对热塑管环周的均匀加热，减少加热时间并且使热塑管的收缩均匀。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
