一种赤点石斑鱼分级装置的制作方法

本发明涉及渔业技术领域，尤其是涉及一种赤点石斑鱼分级装置。

背景技术：

赤点石斑鱼是岛礁性鱼类，尤其喜欢栖息于养殖水体的遮蔽物上。赤点石斑鱼性情凶残，在2.5～8cm时，个体大小差异很大，具有强烈的自残倾向，其结果是小的被吞食，大的被卡住咽喉，同归于尽。所以每2～3天需进行分苗，耗时耗力，效率低下。

中国专利文献（公告日：2013年6月26日，公告号：CN 203018324U）公开了一种鱼类分级装置，包括机架、接鱼槽、分级辊，机架的上端焊接安装有接鱼槽支架，接鱼槽支架的下端安装有若干个接鱼槽Ⅰ，机架的右侧上端安装有接鱼槽Ⅱ，接鱼槽支架固定框的两条长边的上端对称安装有两块挡鱼板，机架的左侧上端安装有高端轴承座总成，机架的右侧上端安装有低端轴承座总成，高端轴承座总成和低端轴承座总成之间连接安装有若干根分级辊，高端轴承座总成的右侧安装布置有主链轮输出总成，其左侧安装布置有调节链轮总成，高端轴承座总成的下端的机架中间安装固定有张紧链轮，分级辊的一侧安装有排水总成。本发明结构简单，夹持方便，焊封准确、快速，能保证焊头的圆润光滑、密封性好，操作安全。

中国专利文献（公告日：2015年4月29日，公告号：CN204291993U）公开了一种鱼类苗种过筛装置及鱼类苗种过筛分级装置，所述过筛装置包括浮力环、筛体及支架组件，浮力环可拆卸安装于筛体上边缘，支架组件包括支撑柱、与所述支撑柱一体成型的嵌合槽以及围网，围网位于所述支撑柱外围，支架组件安装于筛体上边缘的外部，所述筛体由龙骨及均匀分布筛条交错连接而成；当两个或两个以上过筛装置通过所述的嵌合槽上下叠加时，此装置可对鱼苗按大小进行分级，此时位于上层的鱼类苗种过筛装置的筛孔应大于位于下层的鱼类苗种过筛装置的筛孔。本发明通过设计多层筛体且其筛孔大小的不同，利用鱼苗栖底的习性可实现鱼类苗种自动多级分筛，同时可减少鱼类损伤；本装置结构简单、易操作且拆卸方便。

中国专利文献（公告日：2005年6月15日，公告号：CN2704216）公开了一种养殖鱼类的自动分级装置。包括框架及其固定的竖直或水平等距的栅条构成的分离栅，以及框架上连接的网衣，上述网衣的上部有带浮子的浮子绳和下部有带沉子的沉子绳。为增加强度,所述框架上设置至少一根与栅条垂直的加强梁固定于框架上。所述框架可以是矩形、圆形或椭圆形。由此构筑的本发明鱼类分级效率高，又不伤及于鱼体，是养殖鱼类的自动分级装置。

上述技术方案虽然也有涉及分级装置，但是其分级装置有些太过复杂，有些并不适合赤点石斑鱼的养殖分级。

技术实现要素：

本发明的目的是为了解决赤点石斑鱼养殖过程中分苗不便，耗时耗力，效率低下，养殖成活率低等问题，而提供一种能够实现自动分苗，操作方便快捷、养殖成活率高的赤点石斑鱼分级装置。

本发明实现其发明目的所采用的技术方案是：一种赤点石斑鱼分级装置，包括；

一养殖装置主体；

若干分级养殖装置；所述的分级养殖装置均布在养殖装置主体周边；

所述的分级养殖装置与养殖装置主体连接处设置分级通道，所述的分级通道上设置有可开合的通道门；所述的通道门上设置有与养殖控制装置连接的控制开关；

所述的通道门上设置有测长度传感器；所述的长度传感器与养殖控制装置信号连接。

该赤点石斑鱼分级装置，根据赤点石斑鱼喜欢栖息于养殖水体的遮蔽物上的特性，通过对养殖装置进行合理的设计，在养殖装置主体的周边设置多个分级养殖装置，每个分级养殖装置与养殖装置主体连接处都设置有分级通道，在分级通道上设置通道门，而通道门上设置有控制开关，控制开关连接养殖控制装置，并且在通道门上设置测长度传感器。赤点石斑鱼的鱼苗养殖在养殖装置主体内部，在养殖过程中，当赤点石斑鱼个体出现差异时，不同大小的赤点石斑鱼在游动过程中，测长度传感器检测到该赤点石斑鱼的长度达到分级要求时，就会向养殖控制装置发出信号，养殖控制装置接到信号会向控制开关发送信号，此时控制开关收到信号打开通道门，符合分级的赤点石斑鱼则会通过分级通道被分级到对应的分级养殖装置中进行分级养殖。该赤点石斑鱼分级装置，不需要人工操作，而且能够根据赤点石斑鱼的生长随时进行分级养殖，避免了赤点石斑鱼之间的自残，提高了养殖成活率，同时该分级装置自动分级，操作方便快捷，效率高。

作为优选，每个分级养殖装置对应的测长度传感器测量长度范围根据需要分级的赤点石斑鱼长度大小设置。分级养殖装置对应不同的赤点石斑鱼的长度进行设置，这样更有利于赤点石斑鱼的生长，有效减少自残现象。

作为优选，所述的通道门呈内凹弧形结构设置，所述的通道门朝向养殖装置主体的一侧设置有升降网罩，所述的升降网罩与养殖控制装置信号连接，并且升降网罩与通道门顺序连动设置。通道门设置为上述结构，是为了保证对符合长度分级要求的赤点石斑鱼进行准确分级，通过升降网罩将赤点石斑鱼罩在通道门外，然后通道门打开实现分级。

作为优选，所述的养殖控制装置包括长度自动识别控制系统、控制器主体和控制器开关，所述的长度自动识别控制系统与测长度传感器信号连接。养殖控制装置内部设置有长度自动识别控制系统，长度自动识别控制系统事先设置定好分级的长度，然后与传感器进行信号连接，实现对赤点石斑鱼的分级识别控制，能够有效检测赤点石斑鱼的长度并且进行准确分级。

作为优选，所述的养殖装置主体包括上层养殖主体和下层养殖主体，所述的上层养殖主体的底部设置有若干连通下层养殖主体的孔洞。养殖装置主体设置有上下两层，而且在上层养殖主体的底部设置有孔洞，这样的结构是为了方便生长缓慢的赤点石斑鱼，在必要的时候通过孔洞进入下层养殖主体，以避免被个体大的赤点石斑鱼攻击。

作为优选，所述的下层养殖主体内部设置有若干躲藏体。躲藏体的设置是为了向躲藏体提供栖息遮蔽物。

作为优选，所述的孔洞的直径小于等于1cm。

作为优选，所述的分级通道为光滑通道，所述的分级通道与分级养殖装置内部连通的一端设置有向分级养殖装置内部打开的单向挡板。分级通道的上述结构是为了方便赤点石斑鱼的分级，单向挡板是为了防止赤点石斑鱼逆向回游。

作为优选，养殖装置主体和分级养殖装置内部分别设置有自动投饵装置，所述的自动投饵装置与养殖控制装置信号连接。设置自动投饵装置增加养殖的成活率。

本发明的有益效果是：该赤点石斑鱼分级装置，不需要人工操作，既能够实现自动随时分级养殖，避免了赤点石斑鱼之间的自残，提高了养殖成活率，同时该分级装置自动分级，操作方便快捷，效率高。

附图说明

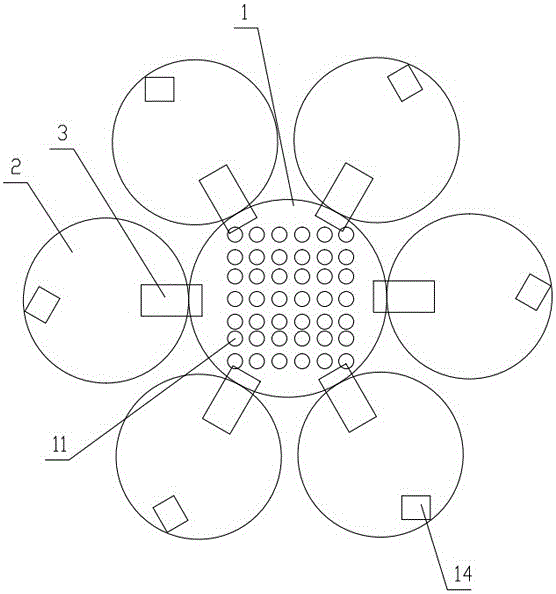

图1是本发明的赤点石斑鱼分级装置一种结构示意图；

图2是图1的仰视图；

图3是图1中A处放大图；

图中：1、养殖装置主体，2、分级养殖装置，3、分级通道，4、通道门，5、控制开关，6、养殖控制装置，7、测长度传感器，8、升降网罩，9、上层养殖主体，10、下层养殖主体，11、孔洞，12、躲藏体，13、单向挡板，14、自动投饵装置。

具体实施方式

下面通过具体实施例并结合附图对本发明的技术方案作进一步详细说明。

实施例1：

在图1、图2、图3所示的实施例中，一种赤点石斑鱼分级装置，包括；

一养殖装置主体1；养殖装置主体1包括上层养殖主体9和下层养殖主体10，上层养殖主体9的底部设置有若干连通下层养殖主体10的孔洞11。孔洞11的直径小于等于1cm。下层养殖主体10内部设置有若干躲藏体12。

若干分级养殖装置2；分级养殖装置2均布在养殖装置主体1周边；

分级养殖装置2与养殖装置主体1连接处设置分级通道3，分级通道3上设置有可开合的通道门4；通道门4呈内凹弧形结构设置，通道门4朝向养殖装置主体1的一侧设置有升降网罩8，升降网罩8与养殖控制装置6信号连接，并且升降网罩8与通道门4顺序连动设置。升降网罩8包括一具有防水功能的升降电机、与升降电机连接的升降滑轮组、与升降滑轮组连接的网罩体。通道门4上设置有与养殖控制装置6连接的具有防水功能的控制开关5；通道门4上设置有具有防水功能的测长度传感器7；测长度传感器7与养殖控制装置6信号连接。

每个分级养殖装置2对应的测长度传感器7测量长度范围根据需要分级的赤点石斑鱼长度大小设置。

养殖控制装置6包括长度自动识别控制系统、控制器主体和控制器开关，长度自动识别控制系统与测长度传感器7信号连接。

分级通道3为光滑通道，分级通道3与分级养殖装置2内部连通的一端设置有向分级养殖装置2内部打开的单向挡板13。

养殖装置主体1和分级养殖装置2内部分别设置有自动投饵装置14，自动投饵装置14与养殖控制装置6信号连接。

该赤点石斑鱼分级装置，根据赤点石斑鱼喜欢栖息于养殖水体的遮蔽物上的特性，将养殖装置主体设置有上下两层，当小型赤点石斑鱼受到大型赤点石斑鱼袭击时，可以通过孔洞进入到下层养殖主体10内部进行生存或躲藏。为了实现对不同长度个体的赤点石斑鱼进行随时分级，在养殖装置主体1的周边设置多个分级养殖装置2，每个分级养殖装置2可以对应不同长度的赤点石斑鱼进行分级，也可以是对应相同长度的赤点石斑鱼进行分级设置。每个分级养殖装置2与养殖装置主体1连接处都设置有分级通道3，在分级通道3上设置通道门4，而通道门4上设置有控制开关5，控制开关5连接养殖控制装置6，并且在通道门4上设置测长度传感器7。分级通道3的通道门4前方还设置有升降网罩8，升降网罩8与通道门4顺序动作，也就是说当测长度传感器7检测到赤点石斑鱼的长度符合分级要求时，向养殖控制装置6发出信号，养殖控制装置首先向长降网罩发送信号，此时，升降网罩降下将赤点石斑鱼与其他赤点石斑鱼隔开，接着通道门打开，赤点石斑鱼通过通道门被分级到分级养殖装置内部，实现分级养殖。

具体的分级过程为：赤点石斑鱼的鱼苗养殖在养殖装置主体内部，在养殖过程中，当赤点石斑鱼个体出现差异时，不同大小的赤点石斑鱼在游动过程中，测长度传感器检测到该赤点石斑鱼的长度达到分级要求时，就会向养殖控制装置发出信号，养殖控制装置接到信号会向升降网罩和控制开关发送信号，符合分级的赤点石斑鱼则会通过分级通道被分级到对应的分级养殖装置中进行分级养殖。

赤点石斑鱼分级装置，不需要人工操作，而且能够根据赤点石斑鱼的生长随时进行分级养殖，避免了赤点石斑鱼之间的自残，提高了养殖成活率，同时该分级装置自动分级，操作方便快捷，效率高。
