履带式拖拉机提升自锁器的制作方法

本实用新型涉及农用设备技术领域，尤其是涉及一种履带式拖拉机提升自锁器。

背景技术：

设施农业通过采用现代农业工程和现代机械装备，为农作物生产提供相对可控制甚至最适宜的温度、湿度、光照、水肥等环境条件，使农作物在一定程度上摆脱对自然环境的依赖。设施农业是获得高产、优质、高效、安全农产品的现代农业生产方式。与大田农业相比，设施农业对作物生长环境的要求更高，除了要求土壤细碎，地表平整，表层松软，下层密实，耕后地表残茬、杂草和肥料应能充分覆盖以外，因设施相对封闭，作业机具不能产生空气污染。履带式拖拉机作为一种常用农用动力机械，具有效率高、运用广泛、操作方便等优点。适用在花圃、菜园、温室等地块旋耕、犁耕、开沟、作畦、起垄、中耕、培土、铺膜、打孔、播种、灌概和施肥等作业项目。

为了将拖挂在拖拉机后面的农具提起或放下，在拖拉机的后面都要设置提升悬架装置，通过提升或降落悬架来达到农具的提起或放下。履带式拖拉机采用液压提升悬架系统，它利用液体压力提升并维持悬架处于各种不同位置。其农具是通过履带式拖拉机后端主轴传输动力实现运转。现有履带式拖拉机在提升悬架时，动力输出不能及时切断，传动十字轴由于转动交角太大而折断，甚至使主轴出现断裂状况，严重时导致农具或拖拉机内部部件损坏。

技术实现要素：

本实用新型要解决的技术问题是：为了解决现有履带式拖拉机在提升悬架时，动力输出不能及时切断的问题，现提供了一种履带式拖拉机提升自锁器。

本实用新型解决其技术问题所采用的技术方案是：一种履带式拖拉机提升自锁器，包括机架及转动设置在机架上的提升臂，还包括铰接座板、第一推拉杆、第二推拉杆、限位销、第一拨杆和第二拨杆，所述铰接座板固定连接在机架上，所述第一推拉杆的一端转动连接在提升臂上，所述第一拨杆与所述铰接座板转动连接，所述第一拨杆的一端与所述第一推拉杆转动连接，所述第二推拉杆的一端与所述提升臂转动连接，所述第二推拉杆的另一端与所述第二拨杆转动连接，所述第二拨杆的一端与所述铰接座板转动连接，所述限位销固定连接在机架上，所述限位销位于所述第一拨杆的另一端与第二拨杆的另一端之间，在提升臂提升过程中，通过第一推拉杆推动第一拨杆转动，以及第二推拉杆推动第二拨杆转动，第一拨杆和第二拨杆向限位销靠拢，在限位销的作用下限制了提升臂在提升时的角度，保证了农具与主轴在提升时稳定可靠运行，避免了传动十字轴由于转动交角太大而折断，甚至使主轴出现断裂状况，严重时导致农具或拖拉机内部部件损坏的现象。

进一步地，所述提升臂相对机架所能提升输出的转动最大角度为26°，提升臂以机架为基准可以向上摆动26°，在工作时提升臂向下摆动是不受限制。

为了使第一推拉杆和第二推拉杆能够工作稳定可靠，进一步地，所述第一推拉杆与所述第一拨杆之间设有第一伸缩套，所述第一伸缩套的一端与所述第一推拉杆滑动连接，所述第一伸缩套的另一端与所述第一拨杆转动连接，所述第一伸缩套与所述第一推拉杆之间设有弹簧，所述第二推拉杆与所述第二拨杆之间设有第二伸缩套，所述第二伸缩套的一端与所述第二推拉杆滑动连接，所 述第二伸缩套的另一端与所述第二拨杆转动连接，所述第二伸缩套与所述第二推拉杆之间设有弹簧，由于第一推拉杆与第一拨杆之间安装的具有减震缓冲的第一伸缩套和弹簧，第二推拉杆与第二拨杆之间安装的具有减震缓冲的第二伸缩套和弹簧，使第一推拉杆和第二推拉杆在运行中具有空档定位和良好的减震缓冲效果，保证了第一推拉杆和第二推拉杆能够工作稳定可靠。

为了避免主轴出现受损的现象，也为了保证拖拉机能够稳定可靠工作，进一步地，还包括手动操作杆，所述第一拨杆远离所述铰接座板的一端与第二拨杆远离所述铰接座板的一端之间设有离合档杆，所述离合档杆的一端转动连接在机架上，所述离合档杆的另一端与所述离合档杆转动连接，由于在第一拨杆和第二拨杆之间安装了离合档杆，离合档杆与手动操作杆连接的，在工作时离合档杆是处于倾斜状态，在提升臂上升限位过程中，第一拨杆或第二拨杆与离合档杆接触，推动离合档杆转动，离合档杆处于空挡位置，离合器分离使主轴停止运转，避免主轴出现受损的现象，保证拖拉机能够稳定可靠工作。

本实用新型的有益效果是：本实用新型履带式拖拉机提升自锁器在运行时，在提升臂提升过程中，通过第一推拉杆推动第一拨杆转动，以及第二推拉杆推动第二拨杆转动，第一拨杆和第二拨杆向限位销靠拢，在限位销的作用下离合档杆被推倒中间空档位置，从而切断了动力输出，保证了农具与主轴在提升时稳定可靠运行，避免了传动十字轴由于转动交角太大而折断，甚至使主轴出现断裂状况，严重时导致农具或拖拉机内部部件损坏的现象；由于第一推拉杆与第一拨杆之间安装的具有减震缓冲的第一伸缩套和弹簧，第二推拉杆与第二拨杆之间安装的具有减震缓冲的第二伸缩套和弹簧，使第一推拉杆和第二推拉杆在运行中具有空档定位和良好的减震缓冲效果，保证了第一推拉杆和第二推拉杆能够工作稳定可靠；由于在第一拨杆和第二拨杆之间安装了离合档杆，离合 档杆与手动操作杆连接的，在工作时离合档杆是处于倾斜状态，在提升臂上升限位过程中，第一拨杆或第二拨杆与离合档杆接触，推动离合档杆转动，离合器分离使主轴停止运转，避免主轴出现受损的现象，保证拖拉机能够稳定可靠工作；本实用新型具有良好的限位自锁功能，同时能够切断主轴输出动力，设计合理，避免了传动十字轴由于转动交角太大而折断，甚至使主轴出现断裂状况，严重时导致农具或拖拉机内部部件损坏的现象。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

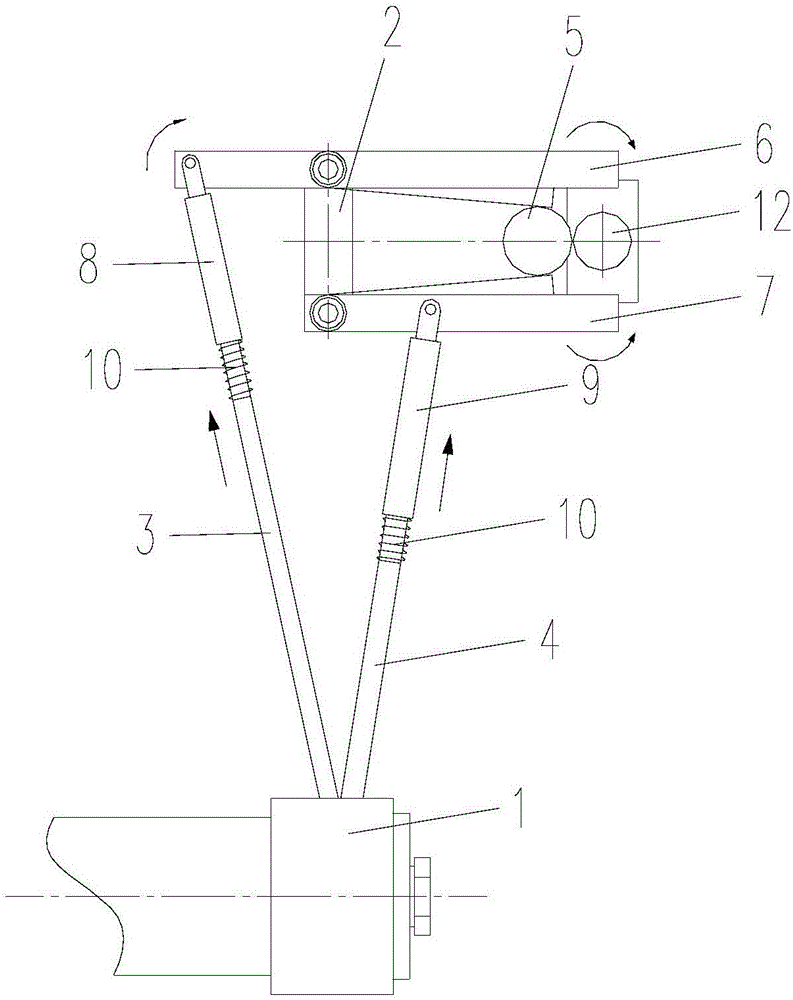

图1是本实用新型履带式拖拉机提升自锁器提升时的主视图；

图2是本实用新型履带式拖拉机提升自锁器提升时的左视图。

图中：1、提升臂，2、铰接座板，3、第一推拉杆，4、第二推拉杆，5、限位销，6、第一拨杆，7、第二拨杆，8、第一伸缩套，9、第二伸缩套，10、弹簧，11、手动操作杆，12、离合档杆。

具体实施方式

现在结合附图对本实用新型做进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

实施例1

如图1、2所示，一种履带式拖拉机提升自锁器，包括机架及转动设置在机架上的提升臂1，还包括铰接座板2、第一推拉杆3、第二推拉杆4、限位销5、 第一拨杆6和第二拨杆7，所述铰接座板2固定连接在机架上，所述第一推拉杆3的一端转动连接在提升臂1上，所述第一拨杆6与所述铰接座板2转动连接，所述第一拨杆6的一端与所述第一推拉杆3转动连接，所述第二推拉杆4的一端与所述提升臂1转动连接，所述第二推拉杆4的另一端与所述第二拨杆7转动连接，所述第二拨杆7的一端与所述铰接座板2转动连接，所述限位销5固定连接在机架上，所述限位销5位于所述第一拨杆6与第二拨杆7之间。

所述提升臂1相对机架所能提升输出的转动最大角度为26°。

所述第一推拉杆3与所述第一拨杆6之间设有第一伸缩套8，所述第一伸缩套8的一端与所述第一推拉杆3滑动连接，所述第一伸缩套8的另一端与所述第一拨杆6转动连接，所述第一伸缩套8与所述第一推拉杆3之间设有弹簧10，所述第二推拉杆4与所述第二拨杆7之间设有第二伸缩套9，所述第二伸缩套9的一端与所述第二推拉杆4滑动连接，所述第二伸缩套9的另一端与所述第二拨杆7转动连接，所述第二伸缩套9与所述第二推拉杆4之间设有弹簧10。

还包括手动操作杆11，所述第一拨杆6远离所述铰接座板2的一端与第二拨杆7远离所述铰接座板2的一端之间设有离合档杆12，所述离合档杆12的一端转动连接在机架上，所述离合档杆12的另一端与所述离合档杆12转动连接。

上述履带式拖拉机提升自锁器在运行时，离合档杆12是处于倾斜状态，当提升臂1上升，第一推拉杆3推动第一伸缩套8，第一伸缩套8推动第一拨杆6向左侧转动，第二推拉杆4推动第二伸缩套9，由于第一拨杆6的一端与第一伸缩套8转动连接，第一拨杆6是转动连接在铰接座板2上，第一拨杆6的另一端向右侧转动，第二拨杆7的一端转动连接在铰接座板2上，第二伸缩套9与第二拨杆7转动连接，第二拨杆7的另一端向左侧转动，当第一拨杆6或第二拨杆7推动离合档杆12转动时，由于离合档杆12与手动操作杆11转动连接， 手动操作杆11拨动离合器分离，使主轴停止运转，在第一拨杆6及第二拨杆7均与限位销5接触，第一推拉杆3继续推动第一伸缩套8在第一推拉杆3上滑动并挤压弹簧10，第二推拉杆4推动第二伸缩套9在第二推拉杆4上滑动并挤压弹簧10，当第一伸缩套8及第二伸缩套9停止滑动时，提升臂1停止上升。

上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
