离合式玉米收获机割台的制作方法

本实用新型涉及自走式玉米收获机组成部件，特别是一种离合式玉米收获机割台。

背景技术：

自走式玉米收获机主要由摘穗割台、蛟龙输送器、升运器、剥皮机、果穗箱、茎秆还田机等组成。其中摘穗割台由悬挂架、设于悬挂架前部的多个割台架、设于割台架上的分禾器和摘穗装置、设于悬挂架后部的驱动装置、连接于驱动装置和摘穗装置之间的减速箱组成，收获机行走作业时，摘穗割台通过分禾器把玉米植株引向摘穗通道，再通过摘穗装置将玉米果穗从玉米植株上摘下，然后将摘下的果穗通过果穗推近器输送到果穗升运器上，升运器将玉米果穗输送至剥皮机内，输送中包含的玉米茎叶被排杂装置和清杂风机排出机外，而玉米果穗在剥皮机内剥完皮后送入果穗箱。但现有的摘穗割台存在如下问题：当摘穗装置发生堵塞停止工作时，摘穗割台的驱动装置仍会向摘穗装置传递动力，这种情况下，摘穗装置通常损坏严重，而这种情况发生的概率却很高，从而导致整个玉米收获机的故障率高。

技术实现要素：

本实用新型的目的是为了提供一种从根本上解决上述问题的离合式玉米收获机割台，其结构设计合理、使用安全可靠，显著降低玉米收获机的故障率。

本实用新型的技术方案是：

一种离合式玉米收获机割台，包括悬挂架、设于悬挂架前部的多个割台架、设于割台架上的分禾器和摘穗装置、设于悬挂架后部的驱动装置、连接于驱动装置和摘穗装置之间的减速装置，其特征在于：所述减速装置由与摘穗装置数量相等的多个分动变速箱组成，每个分动变速箱的动力输出部分与摘穗装置的传动机构相连，所述驱动装置由支撑于悬挂架上的割台主轴、轴心线重合并连接于一体的多个从动轴、设于割台主轴端部的皮带轮、连接于割台主轴与其中一个从动轴之间的三排链轮传动机构、设于从动轴上的与摘穗装置数量相等的离合器和中间传动链轮Ⅰ、设于分动变速箱的动力输入端的与中间传动链轮Ⅰ利用链条连接的中间传动链轮Ⅱ组成，所述从动轴对应离合器和中间传动链轮Ⅰ的位置设为花键轴，所述离合器由设于花键轴上的花键套、支撑板、固定于花键套前端的连接盘、设于连接盘上的动咬合齿圈、与中间传动链轮Ⅰ固定为一体的定板、设于定板远离中间传动链轮Ⅰ端的与动咬合齿圈咬合的定咬合齿圈、将支撑板和定板连接在一起的螺栓组、顶靠于动咬合齿圈与支撑板之间的弹簧组成。

上述的离合式玉米收获机割台，所述三排链轮传动机构由固定于割台主轴上的三排主动链轮、固定于从动轴上的三排从动链轮、固定于悬挂架上的中间轴、固定于中间轴上的三排中间链轮、将三排主动链轮、三排中间链轮和三排从动链轮连接在一起的三排链条组成。显著增强传动能力，降低故障率。

上述的离合式玉米收获机割台，所述摘穗装置采用拔禾链、拉茎辊和摘穗板组合式摘穗装置。

上述的离合式玉米收获机割台，靠近悬挂架侧边的中间传动链轮Ⅰ为双排链轮，所述双排链轮利用链条与玉米收获机的果穗推运器的传动链轮相连。

本实用新型的有益效果是：每个分动变速箱配有独自的离合器，由各个从动轴分别传动到每个离合器的花键套的连接盘上，由于连接盘上的动咬合齿圈与定咬合齿圈咬合在一起，在弹簧的预紧压力下与咬合齿圈产生足够的摩擦力作用下，将动力传送给中间传动链轮Ⅰ，进而带动各个分动变速箱工作；如果摘穗装置发生堵塞引起工作阻力增大，并足以超过咬合齿圈和弹簧的压力，定、动咬合齿圈则会发生打滑现象，摘穗装置停止工作，从而保护摘穗装置的传动部件不受损坏，降低了故障率。

附图说明

图1是本实用新型的结构示意图；

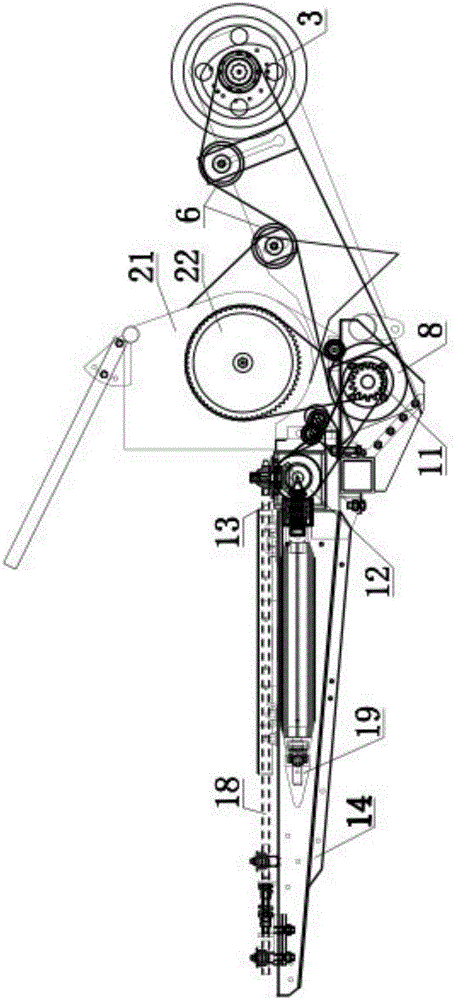

图2是图1的左视图；

图3是本实用新型的驱动与减速部分的示意图；

图4是本实用新型的离合器的结构示意图；

图5是本实用新型的摘穗装置的结构示意图。

图中：1.悬挂架、2.割台主轴、3.三排主动链轮、4.皮带轮、5.中间轴、6.三排中间链轮、7.三排链条、8.三排从动链轮、9.从动轴Ⅰ、10.离合器、1001.花键套、1002.支撑板、1003.连接盘、1004.动咬合齿圈、1005.定板、1006.定咬合齿圈、1007.螺栓组、1008.弹簧、11.中间传动链轮Ⅰ、12.中间传动链轮Ⅱ、13.分动变速箱、14.割台架、15.花键套、16.从动轴Ⅱ、17.从动轴Ⅲ、18.拔禾链、19.拉茎辊、20.摘穗板、21.果穗推运器、22.传动链轮。

具体实施方式

如图所示，该离合式玉米收获机割台，包括悬挂架1、设于悬挂架1前部的多个割台架14、设于割台架14上的分禾器和摘穗装置、设于悬挂架1后部的驱动装置、连接于驱动装置和摘穗装置之间的减速装置。所述减速装置由与摘穗装置数量相等的多个分动变速箱13组成，每个分动变速箱13的动力输出部分与摘穗装置的传动机构相连。所述驱动装置由支撑于悬挂架1上的割台主轴2、轴心线重合并连接于一体的多个从动轴、设于割台主轴2端部的皮带轮4、连接于割台主轴2与其中一个从动轴之间的三排链轮传动机构、设于从动轴上的与摘穗装置数量相等的离合器10和中间传动链轮Ⅰ11、设于分动变速箱13的动力输入端的与中间传动链轮Ⅰ11利用链条连接的中间传动链轮Ⅱ12组成，所述从动轴对应离合器10和中间传动链轮Ⅰ11的位置设为花键轴。所述离合器10由设于花键轴上的花键套1001、支撑板1002、固定于花键套1001前端的连接盘1003、设于连接盘1003上的动咬合齿圈1004、与中间传动链轮Ⅰ11固定为一体的定板1005、设于定板1005远离中间传动链轮Ⅰ11端的与动咬合齿圈1004咬合的定咬合齿圈1006、将支撑板1002和定板1005连接在一起的螺栓组1007、顶靠于动咬合齿圈1004与支撑板1002之间的弹簧1008组成。所述三排链轮传动机构由固定于割台主轴2上的三排主动链轮3、固定于从动轴上的三排从动链轮8、固定于悬挂架1上的中间轴5、固定于中间轴5上的三排中间链轮6、将三排主动链轮3、三排中间链轮6和三排从动链轮8连接在一起的三排链条7组成。显著增强传动能力，降低故障率。所述摘穗装置采用拔禾链18、拉茎辊19和摘穗板20组合式摘穗装置。靠近悬挂架1侧边的中间传动链轮Ⅰ11为双排链轮，所述双排链轮利用链条与玉米收获机的果穗推运器21的传动链轮22相连。

本实施例中，采用三个从动轴，分别为从动轴Ⅰ9、从动轴Ⅱ16、从动轴Ⅲ17，带动四个分动变速箱13工作，进而带动四个摘穗装置作业。工作时，动力由玉米收获机的柴油机左侧的皮带轮传出，传送到割台主轴2的皮带轮4和三排主动链轮3上，再由三排主动链轮3经过两个三排中间链轮6传动到三排从动链轮8上，再由三排从动链轮8带动从动轴Ⅰ9、从动轴Ⅱ16、从动轴Ⅲ17(从动轴之间利用花键套15连接)转动，在离合器10的作用下，将动力传递给分动变速箱13，最后由分动变速箱13分别传动到拔禾链18和拉茎辊19，离合器10的定、动咬合齿圈1006、1004的压力可以通过螺栓组1007中螺母的松紧进行调节。
