一种带有捕获装置的泥鳅养殖槽的制作方法

本实用新型涉及一种泥鳅养殖槽，特别涉及一种带有捕获装置的泥鳅养殖槽。

背景技术：

随着农村产业结构的调整，泥鳅养殖业发展迅速，商品泥鳅已在市场上占有一席之地，且有望进入保健食品的领域，现在多以对泥鳅的生物学特性、人工繁殖、苗种培育、成鳅养殖、病害防治等方面作了较多的增补和充实，介绍了国内外最近出现的科学性、实用性较强的泥鳅养殖新技术，泥鳅对环境有很强的顺应本领，在池塘、沟边、湖泊、河流、水库、稻田等种种淡水水域中均能养殖繁衍，养殖效益很高，比年，因为水资源污染、大量捕捉等缘故原由，导致我国野生泥鳅产量逐年降落，而国内外市场需求又逐年上升，这为人工养殖泥鳅创造了很大的商机，而现有的泥鳅养殖槽存在捕捞麻烦的情况。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种带有捕获装置的泥鳅养殖槽，通过中间设置培养槽，两侧设置捕捞槽，通过分隔板实现培养槽与捕捞槽的隔离，方便了泥鳅成熟后进行捕捞，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种带有捕获装置的泥鳅养殖槽，包括槽体，所述槽体的内腔中部为培养槽，培养槽的两侧为诱捕槽，培养槽与诱捕槽之间设有挡泥板，挡泥板的外侧设有隔板，在挡泥板于隔板之间的培养槽内壁上设有安装槽，安装槽内插接有分隔板，隔板的表面上等距离设有诱捕通孔，诱捕通孔内安装有单向门。

槽体两侧面上的通孔内安装有玻璃，玻璃外侧的槽体上固定有灯壳，灯壳内安装有与玻璃相对的LED光源，槽体的后侧面上安装有水泵，水泵的进水口与培养槽内连通，水泵的出水口连接有三通接头，三通接头的另两个出口通过管道分别与培养槽两侧的诱捕槽的内部连通，槽体的前侧面上安装有控制器，LED光源和水泵分别与控制器电连接，控制器与外部电源电连接。

作为本实用新型的一种优选技术方案，所述安装槽内设有密封垫，密封垫呈U形，且密封垫包裹在分隔板的外侧面上。

作为本实用新型的一种优选技术方案，所述诱捕通孔内设有安装环，安装环将单向门固定在诱捕通孔内。

作为本实用新型的一种优选技术方案，所述单向门为塑料网布制成的锥形结构，单向门的尖端设有泥鳅通过孔，单向门的另一端固定在诱捕通孔内。

与现有技术相比本实用新型所达到的有益效果是：本带有捕获装置的泥鳅养殖槽在泥鳅培养时，在安装槽内插入分隔板，实现培养槽与诱捕槽分隔，方便泥鳅的培养，在需要进行捕捞时，抽出安装槽内的分隔板，启动水泵使得水流从诱捕槽流向培养槽，形成逆流，同时，打开槽体外侧的LED光源，利用泥鳅的有逆水向上的特性以及趋光性，将泥鳅诱捕到两侧的诱捕槽内，而单向门则使诱捕后的泥鳅无法再次回到培养槽内。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的俯视剖面结构示意图；

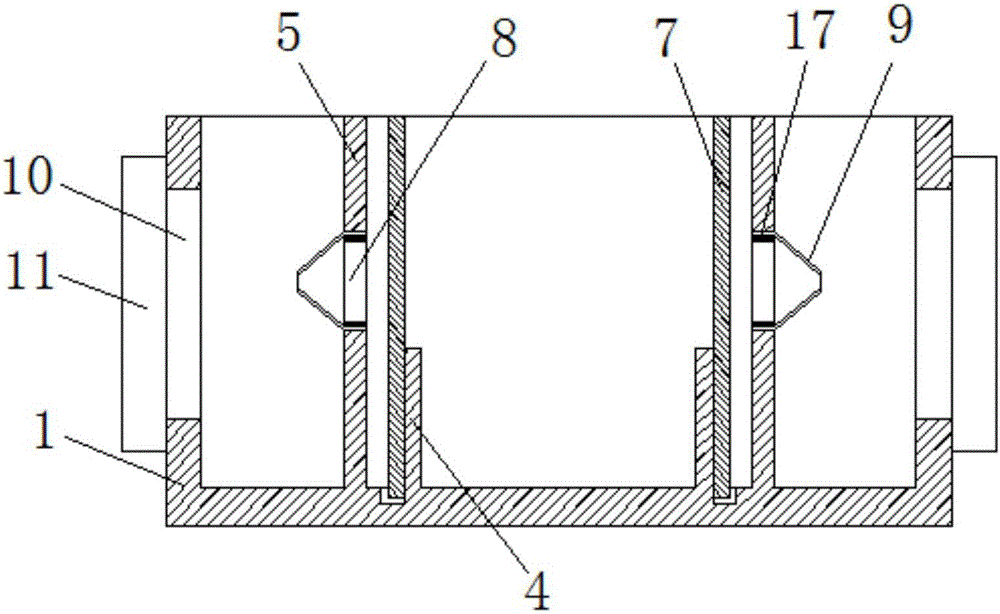

图2是本实用新型的正视剖面结构示意图；

图3是本实用新型的A处结构放大示意图。

图中标号：1、槽体；2、培养槽；3、诱捕槽；4、挡泥板；5、隔板；6、安装槽；7、分隔板；8、诱捕通孔；9、单向门；10、玻璃；11、灯壳；12、LED光源；13、水泵；14、三通接头；15、控制器；16、密封垫；17安装环。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型提供一种带有捕获装置的泥鳅养殖槽，包括槽体1，槽体1的内腔中部为培养槽2，培养槽2的两侧为诱捕槽3，培养槽2与诱捕槽3之间设有挡泥板4，挡泥板4的外侧设有隔板5，在挡泥板4于隔板5之间的培养槽2内壁上设有安装槽6，安装槽6内插接有分隔板7，安装槽6内设有密封垫16，密封垫16呈U形，且密封垫16包裹在分隔板7的外侧面上，密封垫16增加了分隔板7的密封性，防止在培养过程中，培养槽2内的水渗入诱捕槽3内使培养槽2的水位降低，从而影响泥鳅的培养，隔板5的表面上等距离设有诱捕通孔8，诱捕通孔8内安装有单向门9，诱捕通孔8内设有安装环17，安装环17将单向门9固定在诱捕通孔8内，安装环17使得单向门9安装的更牢固，单向门9为塑料网布制成的锥形结构，单向门9的尖端设有泥鳅通过孔，单向门9的另一端固定在诱捕通孔8内，通过安装环17安装泥鳅通过孔不同孔径的单向门9，可以方便诱捕不同体型的泥鳅，实现泥鳅的分级捕捞。

槽体1两侧面上的通孔内安装有玻璃10，玻璃10外侧的槽体1上固定有灯壳11，灯壳11内安装有与玻璃10相对的LED光源12，利用泥鳅的趋光性，对泥鳅进行诱捕，槽体1的后侧面上安装有水泵13，水泵13的进水口与培养槽2内连通，水泵13的出水口连接有三通接头14，三通接头14的另两个出口通过管道分别与培养槽2两侧的诱捕槽3的内部连通，通过水泵使得水流从诱捕槽3流向培养槽3，形成逆流，利用泥鳅的有逆水向上的特性，进行诱捕，槽体1的前侧面上安装有控制器15，LED光源12和水泵13分别与控制器15电连接，控制器15与外部电源电连接。

本实用新型在泥鳅培养时，在安装槽6内插入分隔板7，实现培养槽2与诱捕槽3分隔，方便泥鳅的培养，在需要进行捕捞时，抽出安装槽6内的分隔板7，启动水泵13使得水流从诱捕槽3流向培养槽2，形成逆流，同时，打开槽体1外侧的LED光源12，利用泥鳅的有逆水向上的特性以及趋光性，将泥鳅诱捕到两侧的诱捕槽3内，而单向门9则使诱捕后的泥鳅无法再次回到培养槽2内。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
