一种甘蔗削皮机的制作方法

本实用新型涉及削皮机，具体为一种甘蔗削皮机。

背景技术：

当前，在大型超市，水果卖场里甘蔗削皮一般采用人工去皮方式，这种方式不但劳动效率低，而且劳动强度非常大。长时间人工削皮很容易造成从业人员肩膀疼痛。所以早在十年前就有技术人员从事全自动甘蔗削皮机的研制。但是传统的甘蔗削皮却有一定的不足之处，如不便快速准确的对甘蔗进行削皮，同时甘蔗削皮机内部在工作时往往湿气较大，长时间会缩短削刀的使用寿命，以及在排放甘蔗皮时，容易堵塞。

所以，如何设计一种甘蔗削皮机，成为我们当前要解决的问题。

技术实现要素：

本实用新型的目的在于提供一种甘蔗削皮机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括削皮机本体，所述削皮机本体的顶端设置有削皮电机，所述削皮电机的一端连接有传动轴，所述削皮电机和所述传动轴之间通过液压杆连接，所述液压杆的一侧设置有调节阀，所述传动轴一端连接有削刀机架，所述削刀机架的底端设置有削刀，所述削皮机本体的一侧设置有进料口，所述进料口的一侧设置有物料紧固件，所述削皮机本体内部的底顶端设置有湿度传感器，所述削皮机本体内部的底端设置有传送带，所述削皮机本体的另一侧设置有出料口，所述出料口的一侧设置有风机，所述削皮机本体的底端设置有基座，所述基座的一侧设置有排料腔，所述排料腔的一侧设置有粉碎机构，所述粉碎机构的下方设置有控制器，所述排料腔的底端连接有排料口。

进一步的，所述削皮电机的外侧设置有保护罩。

进一步的，所述粉碎机构包括粉碎电机、粉碎轴和粉碎刀组，所述粉碎电机的一端连接有所述粉碎轴，所述粉碎轴的外侧设置有粉碎刀组。

进一步的，所述排料腔和所述粉碎电机之间通过支撑板连接。

进一步的，所述湿度传感器电性连接所述控制器，所述控制器电性连接所述风机。

与现有技术相比，本实用新型的有益效果是：该种甘蔗削皮机，削皮电机通过传动轴和削刀机架，可以带动削刀转动，同时通过调节阀调节液压杆，进而可以方便准确的对甘蔗进行削皮，湿度传感器会感应削皮机内部的湿度并通过信号传递给控制器，当湿度较大时，控制器会发出信号并传递给风机，这时风机工作，降低削皮机内部的湿度，进而可以防止削刀被湿气侵染，可以提高削刀的使用寿命，通过粉碎机构，便于对较大的甘蔗皮进行粉碎，进而可以防止排料口被堵塞。

附图说明

图1是本实用新型的整体结构示意图；

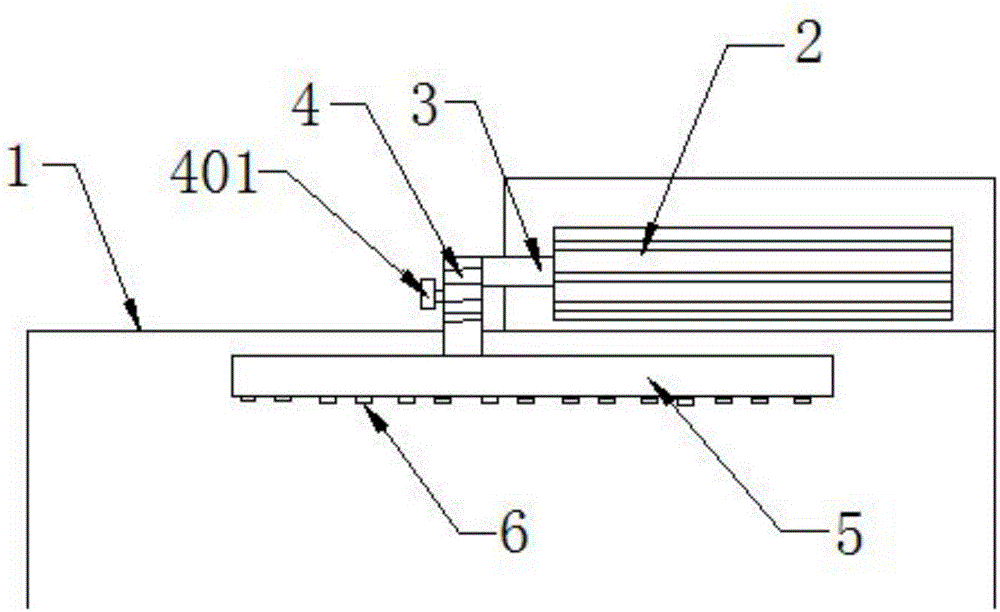

图2是本实用新型的局部结构示意图；

图中：1、削皮机本体；2、削皮电机；3、传动轴；4、液压杆；401、调节阀；5、削刀机架；6、削刀；7、进料口；8、物料紧固件；9、湿度传感器；10、传送带；11、出料口；12、风机；13、基座；14、排料腔；15、粉碎机构；16、控制器；17、排料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：包括削皮机本体1，削皮机本体1的顶端设置有削皮电机2，削皮电机2的一端连接有传动轴3，削皮电机2和传动轴3之间通过液压杆4连接，液压杆4的一侧设置有调节阀401，传动轴3一端连接有削刀机架5，削刀机架5的底端设置有削刀6，削皮机本体1的一侧设置有进料口7，进料口7的一侧设置有物料紧固件8，削皮机本体1内部的底顶端设置有湿度传感器9，削皮机本体1内部的底端设置有传送带10，削皮机本体1的另一侧设置有出料口11，出料口11的一侧设置有风机12，削皮机本体1的底端设置有基座13，基座13的一侧设置有排料腔14，排料腔14的一侧设置有粉碎机构15，粉碎机构15的下方设置有控制器16，排料腔14的底端连接有排料口17。

进一步的，削皮电机2的外侧设置有保护罩，便于保护削皮电机2不受灰尘的侵染。

进一步的，粉碎机构15包括粉碎电机、粉碎轴和粉碎刀组，粉碎电机的一端连接有粉碎轴，粉碎轴的外侧设置有粉碎刀组，通过粉碎电机带动粉碎轴和粉碎刀组，可以对甘蔗皮进行粉碎，进而可以防止排料口17被堵塞。

进一步的，排料腔14和粉碎电机之间通过支撑板连接，便于支撑粉碎电机，进而可以提高粉碎电机工作时的稳定性。

进一步的，湿度传感器9电性连接控制器16，控制器16电性连接风机12，便于信号的传输。

工作原理：首先，削皮机本体1的顶端设置有削皮电机2，削皮电机2的一端连接有传动轴3，削皮电机2和传动轴3之间通过液压杆4连接，液压杆4的一侧设置有调节阀401，传动轴3一端连接有削刀机架5，削刀机架5的底端设置有削刀6，削皮电机2通过传动轴3和削刀机架5，可以带动削刀6转动，同时通过调节阀401调节液压杆4，进而可以方便准确的对甘蔗进行削皮，其次，削皮机本体1内部的底顶端设置有湿度传感器9，削皮机本体1的出料口11的一侧设置有风机12，粉碎机构15的下方设置有控制器16，湿度传感器9会感应削皮机内部的湿度并通过信号传递给控制器16，当湿度较大时，控制器16会发出信号并传递给风机12，这时风机12工作，降低削皮机内部的湿度，进而可以防止削刀6被湿气侵染，可以提高削刀6的使用寿命，最后，削皮机本体1的底端设置有基座13，基座13的一侧设置有排料腔14，排料腔14的一侧设置有粉碎机构15，排料腔14的底端连接有排料口17，通过粉碎机构15，便于对较大的甘蔗皮进行粉碎，进而可以防止排料口17被堵塞。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
