一种挂面生产用的剪平装置的制作方法

本发明涉及挂面剪平技术领域，具体为一种挂面生产用的剪平装置。

背景技术：

中国人喜欢吃面食，尤其在北方，鲜切面、方便面和挂面等大行其道，面条是一种制作简单，食用方便，营养丰富，即可主食又可快餐的健康保健食品，早已为世界人民所接受与喜爱。而挂面的生产较为复杂，挂面的生产工艺包括和面、熟化、压片、切条上架、烘干、下架、切断和包装。现有技术中，切条上架后，面条的底端处于参差不齐的状态，所以需要对其进行剪平，现有的剪平装置剪平的效果不好，且面头掉到剪平装置上，不好收集，而且在流水生产线生产过程中，由于不同类型面条的发面程度不同、即使是同一种面条，其熟化和压片程度也是不尽相同的，所以在工作时，剪平机的工作位置经常需要微调或挪动，以更好的适应流水线生产调整，传统的人工挪动或手推的剪平装置已不能满足大规模生产的需求。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种挂面生产用的剪平装置，具备高度可调、剪平效率高和收集面头效果好等优点，解决了传统剪平装置剪平效果差、面头不好收集和高度不好调整的问题。

(二)技术方案

为实现上述高度可调、剪平效率高和收集面头效果好目的，本发明提供如下技术方案：一种挂面生产用的剪平装置，包括底座，所述底座顶部的左右两侧分别固定连接有第一液压泵和第二液压泵，所述第一液压泵的顶部固定连接有第一伸缩杆，所述第一伸缩杆的顶部固定连接有第一支撑块，所述第一支撑块的顶部固定连接有第一气泵，所述第一气泵的右侧固定连接有上侧刀具，所述第二液压泵的顶部固定连接有第二伸缩杆，所述第二伸缩杆的顶部固定连接有第二支撑块，所述第二支撑块的顶部固定连接有第二气泵，所述第二气泵的左侧固定连接有下侧刀具，所述底座的上表面开设有收集槽，所述收集槽位于上侧刀具和下侧刀具的下方，所述底座的内部开设有通道，所述通道的内部贯穿有传送带。

优选的，所述上侧刀具包括第一固定条、第一贯钉、第一螺丝钉和上侧刀片，所述第一固定条的左端套装于第一气泵右侧的伸缩柱，所述第一贯钉依次贯穿有第一固定条和第一气泵右侧的伸缩柱的内部，所述第一固定条的下表面通过第一螺丝钉固定连接于上侧刀片的下表面，所述第一螺丝钉的数量为七个。

优选的，所述下侧刀具包括第二固定条、第二贯钉、第二螺丝钉和下侧刀片，所述第二固定条的右端套装于第二气泵左侧的伸缩柱，所述第二贯钉依次贯穿有第二固定条和第二气泵左侧的伸缩柱的内部，所述第二固定条的上表面通过第二螺丝钉固定连接于下侧刀片的下表面，所述第二螺丝钉的数量为七个。

优选的，所述下侧刀片位于上侧刀片的下方，所述上侧刀片的下表面与下侧刀片的上表面活动连接，所述上侧刀片和下侧刀片的刀头均为若干个等腰三角形组成且三角形的两腰处开设有刀刃。

优选的，所述传送带的右侧套装有第一传导辊，所述传送带的左侧套装有第二传导辊，所述第一传导辊和第二传导辊的轴心处分别固定连接于底座的左右两侧。

优选的，所述第二传导辊的轴心处固定连接有第一传导轮，所述第一传导轮的外表面活动连接有皮带，所述皮带远离第一传导轮的一侧活动连接有第二传导轮，所述第二传导轮的轴心处固定连接有电机，所述电机的底部固定连接于底座的底部。

优选的，所述底座左侧的外表面活动连接有收集筐，所述收集筐位于第二传导辊的下方。

优选的，所述底座右侧的外表面固定连接有控制器，所述控制器分别电连接有第一液压泵、第二液压泵、第一气泵、第二气泵和电机。

优选的，所述收集槽为上下中空的倒置梯形，所述收集槽位于传送带的上方。

优选的，所述底座的材质为不锈钢，所述底座的底部固定连接有防滑垫。

(三)有益效果

与现有技术相比，本发明提供了一种挂面生产用的剪平装置，具备以下有益效果：

1、该挂面生产用的剪平装置，通过第一液压泵和第二液压泵的升高或降落，最终带动上侧刀片和下侧刀片的上下移动，进而实现调节不同的高度对不同的挂面底部进行剪平。

2、该挂面生产用的剪平装置，通过第一气泵和第二气泵的左右移动，最终带动上侧刀片和下侧刀片的左右移动，实现对挂面底部进行剪平。

3、该挂面生产用的剪平装置，通过底座的顶部开设上下中空且呈倒置梯形的收集槽，收集槽的底部设置传送带，通过电机带动传送带的转动，实现对面头的收集彻底、干净和快捷。

附图说明

图1为本发明提出的一种挂面生产用的剪平装置结构示意图；

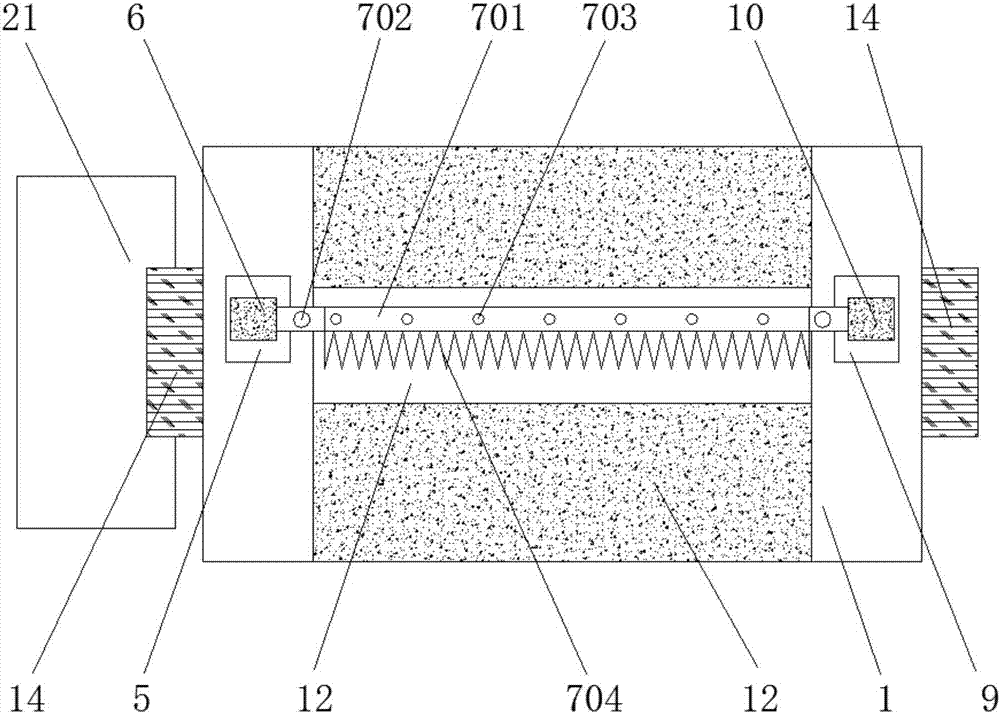

图2为本发明提出的一种挂面生产用的剪平装置俯视图；

图3为本发明提出的一种挂面生产用的剪平装置下侧刀具结构示意图；

图4为本发明提出的一种挂面生产用的剪平装置底座侧面剖视图。

图中：1底座、2第一液压泵、3第二液压泵、4第一伸缩杆、5第一支撑块、6第一气泵、7上侧刀具、701第一固定条、702第一贯钉、703第一螺丝钉、704上侧刀片、8第二伸缩杆、9第二支撑块、10第二气泵、11下侧刀具、1101第二固定条、1102第二贯钉、1103第二螺丝钉、1104下侧刀片、12收集槽、13通道、14传送带、15第一传导辊、16第二传导辊、17第一传导轮、18皮带、19第二传导轮、20电机、21收集筐、22控制器、23防滑垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种挂面生产用的剪平装置，包括底座1，底座1顶部的左右两侧分别固定连接有第一液压泵2和第二液压泵3，第一液压泵2和第二液压泵3能调节剪平装置的高度，实现不同产品的要求，第一液压泵2的顶部固定连接有第一伸缩杆4，第一伸缩杆4的顶部固定连接有第一支撑块5，第一支撑块5的顶部固定连接有第一气泵6，第一气泵6的右侧固定连接有上侧刀具7，第一气泵6的左右伸缩带动上侧刀具7的左右移动，上侧刀具7包括第一固定条701、第一贯钉702、第一螺丝钉703和上侧刀片704，第一固定条701的左端套装于第一气泵6右侧的伸缩柱，第一贯钉702依次贯穿有第一固定条701和第一气泵6右侧的伸缩柱的内部，第一固定条701的下表面通过第一螺丝钉703固定连接于上侧刀片704的上表面，第一螺丝钉703的数量为七个，第一螺丝钉703能对上侧刀片704进行固定，上侧刀片704能更换，第二液压泵3的顶部固定连接有第二伸缩杆8，第二伸缩杆8的顶部固定连接有第二支撑块9，第二支撑块9的顶部固定连接有第二气泵10，第二气泵10的左侧固定连接有下侧刀具11，下侧刀具11包括第二固定条1101、第二贯钉1102、第二螺丝钉1103和下侧刀片1104，第二固定条1101的右端套装于第二气泵10左侧的伸缩柱，第二贯钉1102依次贯穿有第二固定条1101和第二气泵10左侧的伸缩柱的内部，第二固定条1101的上表面通过第二螺丝钉1103固定连接于下侧刀片1104的下表面，第二螺丝钉1103的数量为七个，下侧刀片1104位于上侧刀片704的下方，上侧刀片704的下表面与下侧刀片1104的上表面活动连接，上侧刀片704和下侧刀片1104的刀头均为若干个等腰三角形组成且三角形的两腰处开设有刀刃，下侧刀片1104和上侧刀片704相互配合实现对挂面的剪平，底座1的上表面开设有收集槽12，收集槽12为上下中空的倒置梯形，收集槽12位于传送带14的上方，收集槽12位于上侧刀具7和下侧刀具11的下方，剪掉的面头通过收集槽12进入传送带14的上方，底座1的内部开设有通道13，通道13的内部贯穿有传送带14，传送带14的右侧套装有第一传导辊15，传送带14的左侧套装有第二传导辊16，第一传导辊15和第二传导辊16的轴心处分别固定连接于底座1的左右两侧，第二传导辊16的轴心处固定连接有第一传导轮17，第一传导轮17的外表面活动连接有皮带18，皮带18远离第一传导轮17的一侧活动连接有第二传导轮19，第二传导轮19的轴心处固定连接有电机20，电机20的转动带动传送带14转动，进而带动传送带14上面的面头进入收集筐21的内部，电机20的底部固定连接于底座1的底部，底座1左侧的外表面活动连接有收集筐21，收集筐21位于第二传导辊16的下方底座1右侧的外表面固定连接有控制器22，控制器22分别电连接有第一液压泵2、第二液压泵3、第一气泵6、第二气泵10和电机20，底座1的材质为不锈钢，底座1的底部固定连接有防滑垫23，防滑垫23起到对整个装置的稳定。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，把皮带18的两侧分别活动连接于第一传导轮17和第二传导轮19的外表面，把传送带14的两侧套接到第一传导辊15和第二传导辊16上，把上侧刀片704通过第一螺丝钉703固定连接到第一固定条701的下表面，把第一固定条701左侧通过第一贯钉702固定连接于第一气泵6的右侧，把第一气泵6的底部固定连接在第一支撑块5的上表面，把第一支撑块5的下表面固定连接到第一伸缩杆4的上表面，第一伸缩杆4和第一液压泵2固定连接后，把第一液压泵2的底部固定连接在底座1左侧的顶部，把下侧刀片1104通过第二螺丝钉1103固定连接在第二固定条1101的上表面，把第二固定条1101右侧通过第二贯钉1102固定连接到第二气泵10的左侧，把第二气泵10的底部固定连接在第二支撑块9的顶部，把第二支撑块9的底部固定连接在第二伸缩杆8的顶部，第二伸缩杆8和第二液压泵3固定连接后，把第二液压泵3的底部固定连接在底座1右侧的顶部。

综上所述，该挂面生产用的剪平装置，通过第一液压泵2和第二液压泵3的升高或降落，最终带动上侧刀片704和下侧刀片1104的上下移动，进而实现调节不同的高度对不同的挂面底部进行剪平；通过第一气泵6和第二气泵10的左右移动，最终带动上侧刀片704和下侧刀片1104的左右移动，实现对挂面底部进行剪平；通过底座1的顶部开设上下中空且呈倒置梯形的收集槽12，收集槽12的底部设置传送带14，通过电机20带动传送带14的转动，实现对面头的收集彻底、干净和快捷。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
