一种冷冻蔬菜加工搅拌清洗装置的制作方法

本实用新型涉及冷冻蔬菜加工技术领域，尤其涉及一种冷冻蔬菜加工搅拌清洗装置。

背景技术：

在食品加工行业中，对于冷冻蔬菜类食品，首先需要对蔬菜进行清洗，现有的清洗装置，设备结构较为复杂，但是清洗效率较低，往往需要反复处理，才能清洗干净。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种冷冻蔬菜加工搅拌清洗装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种冷冻蔬菜加工搅拌清洗装置，包括第一箱体和底座，所述第一箱体固定于底座上；所述第一箱体顶面开有箱口，所述第一箱体下端远离箱口一侧外壁上开有出口，所述第一箱体靠近箱口一侧外壁上装有高压水泵，所述高压水泵上连有入水管，所述入水管伸进第一箱体内部，入水管伸进第一箱体内的一端连有喷淋头，所述喷淋头置于箱口下方；

位于喷淋头下方设有斜板，所述斜板边缘固定连接在第一箱体内壁上，从靠近喷淋头的一端至第一箱体开有出口的一端，所述斜板的高度依次递减，并且所述斜板通过出口延伸至第一箱体外，在所述出口下方设有第二箱体；

在所述斜板上方与其平行等间距装有三个转轴，在每个所述转轴上沿周向均匀装有多个毛刷，且每个所述转轴的两端分别贯穿第一箱体至第一箱体外，在每个转轴与第一箱体外壁连接处设有轴封和密封盖，在每个转轴的一端分别装有齿轮，所述齿轮上设有链条，三个齿轮通过链条连接，靠近喷淋头一端的转轴端部连接有电机，电机固定于第一箱体外壁上。

优选的，所述第二箱体底面开有出水孔且四角分别安装有滚轮，所述第二箱体远离第一箱体一端侧壁上装有把手；所述斜板伸出第一箱体的部分位于第二箱体内部，沿着所述第二箱体内壁周向设有一环形的支撑板，在所述第二箱体内容置有与之大小匹配的四边形框架，且所述四边形框架的边缘叠置在支撑板上，在所述四边形框架内设有滤网。

优选的，所述斜板为上表面较光滑的金属板。

优选的，所述毛刷为圆柱体状。

本实用新型提出的一种冷冻蔬菜加工搅拌清洗装置，有益效果在于：在使用时，只需要将加工所需的蔬菜放入箱口中，启动电机和高压水泵，毛刷对第一箱体中的蔬菜进行搅拌清洗；同时喷淋头喷出的水对刚放入的蔬菜进行喷淋清洗，达到双重清洗的效果；清洗过后蔬菜通过斜板自动落入第二箱体中，通过第二箱体运输到下一加工装置中进行下一工序；本实用新型结构简单，使用方便，解决了现有设备结构复杂、清洗效率低等问题。

附图说明

图1为本实用新型提出的一种冷冻蔬菜加工搅拌清洗装置的结构示意图。

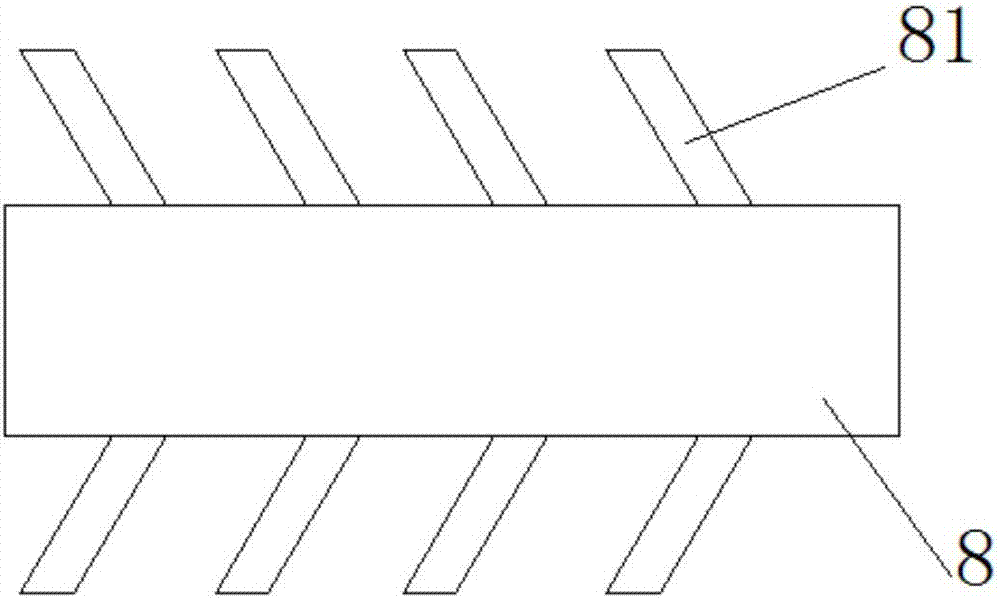

图2为本实用新型提出的一种冷冻蔬菜加工搅拌清洗装置的毛刷的结构示意图。

图3为本实用新型提出的一种冷冻蔬菜加工搅拌清洗装置的转轴与电机连接的结构示意图。

图中：箱口1、喷淋头2、入水管3、高压水泵4、底座5、第一箱体6、出口7、转轴8、齿轮9、链条10、斜板11、第二箱体12、支撑板13、四边形框架14、滚轮15、把手16、毛刷81、电机82。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种冷冻蔬菜加工搅拌清洗装置，包括第一箱体6和底座5，第一箱体6固定于底座5上；第一箱体6顶面开有箱口1，第一箱体6下端远离箱口1一侧外壁上开有出口7；第一箱体6靠近箱口1一侧外壁上装有高压水泵4，高压水泵4上连有入水管3，入水管3伸进第一箱体6内部，入水管3伸进第一箱体6内的一端连有喷淋头2，喷淋头2置于箱口1下方，启动高压水泵4即可利用喷淋头2对刚放入的蔬菜进行喷淋清洗。

位于喷淋头2下方设有斜板11，斜板11边缘固定连接在第一箱体6内壁上，从靠近喷淋头2的一端至第一箱体6开有出口7的一端，斜板11的高度依次递减，并且斜板11通过出口7延伸至第一箱体6外，斜板11为上表面较光滑的金属板，这样有助于蔬菜在清洗过程中自动下滑。

在斜板11上方与其平行等间距装有三个转轴8，在每个转轴8上沿周向均匀装有多个毛刷81，毛刷81为圆柱体状，毛刷81不仅可将蔬菜翻滚，还能避免蔬菜损坏，从而增强清洗效果。

每个转轴8的两端分别贯穿第一箱体6至第一箱体6外，在每个转轴8与第一箱体6外壁连接处设有轴封和密封盖，在每个转轴8的一端分别装有齿轮9，齿轮9上设有链条10，三个齿轮9通过链条10连接，靠近喷淋头2一端的转轴8端部连接有电机82，电机82固定在第一箱体6外壁上，使用时启动电机82，电机82带动靠近喷淋头2一端的转轴8转动，同时转轴8带动其上的齿轮9转动，此齿轮9通过链条10带动其它两个齿轮9转动，同时齿轮9又能带动与其连接的转轴8转动，三个转轴8即可实现同步转动，驱动其上的毛刷81对蔬菜进行搅拌清洗。

在出口7下方设有第二箱体12，第二箱体12底面开有出水孔且四角分别安装有滚轮15，第二箱体12远离第一箱体6一端侧壁上装有把手16；斜板11伸出第一箱体6的部分位于第二箱体12内部，沿着第二箱体12内壁周向设有一环形的支撑板13，在第二箱体12内容置有与之大小匹配的四边形框架14，且四边形框架14的边缘叠置在支撑板13上，在四边形框架14内设有滤网。

清洗完毕的蔬菜从斜板11上滑下落入第二箱体12内四边形框架14上的滤网上，同时随蔬菜从第一箱体6中流出的污水从第二箱体12底面的出水孔中流出，并通过接在出水孔上的出水管流入污水池；由于四边形框架14可从支撑板13上拆卸下来，这样就可以方便的把滤网上的蔬菜取出，用于下一加工工序。

在蔬菜清洗过程中，只需要将加工所需的蔬菜放入箱口1中，同时启动电机82和高压水泵4，电机82带动毛刷81对第一箱体6中的蔬菜进行搅拌清洗；同时喷淋头2喷出的水对刚放入的蔬菜进行喷淋清洗，达到双重清洗的效果；清洗过后蔬菜通过斜板11自动落入第二箱体6中，通过第二箱体6运输到下一加工装置中进行下一加工工序。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
